구형 롤러 커플링

구형 롤러 커플링은 크레인 호이스팅 메커니즘의 드럼 구동 시스템의 중요한 문제점을 해결하기 위해 특별히 개발된 특수 변속기 구성요소입니다. 이는 기존 기어 커플링, 개방형 기어 드라이브 및 관절형 샤프트 구조에 내재된 수많은 단점을 효과적으로 해결합니다. 토크를 전달하기 위해 구형 롤러의 유연한 맞물림에 의존하는 이 제품은 본질적으로 자동 정렬 베어링 특성을 갖고 있어 장비 내의 각도 오정렬에 자동으로 적응할 수 있습니다. 구조적 레이아웃은 작고 가벼우므로 트롤리 메커니즘 내에서 추가 공간을 차지하지 않습니다. 이는 호이스팅 장비의 일반적인 저속, 고하중 및 드럼 구동 작동 조건에 이상적으로 적합합니다. 또한 광범위한 매개변수 적용 범위를 제공하고 안정적이고 신뢰할 수 있는 작동을 보장합니다.

기존 크레인 커플링 구조의 장점과 단점 비교

크레인 호이스팅 메커니즘의 감속기 출력 샤프트와 드럼 사이의 변속기 연결에서 전통적인 설계는 일반적으로 디스크형 기어 커플링, 개방형 기어 드라이브 또는 고정축 및 부동축 관절형 샤프트 연결을 사용합니다. 이러한 각 구조 유형은 장비 유지 관리 및 구조적 레이아웃 유연성을 제한하는 뚜렷한 운영상의 단점을 나타냅니다.

- 디스크형 다판 기어 커플링(중소형 크레인용): 전체 구조가 콤팩트하고 통합성이 높지만 기하학적 구조가 복잡하여 제조 비용이 높고 가공이 상당히 어렵습니다. 또한, 상당한 자중으로 인해 중소형 크레인의 경량화 설계에 방해가 되며, 이후의 분해 및 유지 관리 절차도 매우 불편합니다.

- 오픈 기어 드라이브(대형 장비용): 리프팅 용량이 80톤을 초과하는 크레인에 주로 사용되며, 이 구성을 사용하면 2단계 속도 감소가 가능하고 모터와 드럼 사이의 중심 거리가 늘어납니다. 구조적으로는 단순하지만 기어의 노출된 특성으로 인해 윤활 상태가 좋지 않습니다. 결과적으로 기어 톱니 표면은 마모 및 급속한 파손에 매우 취약하여 장비 고장률이 상대적으로 높습니다.

- 고정축 및 부동축 관절식 샤프트 구조(장축 설계): 이러한 설계는 드럼의 축방향 치수를 줄여 컴팩트한 설치 공간을 수용할 수 있습니다. 그러나 긴 샤프트 어셈블리를 사용해야 하므로 호이스팅 메커니즘의 전체 자중이 증가합니다. 게다가 기어 조립과 정렬은 독립적으로 수행될 수 없습니다. 분해와 재조립 과정이 번거로워 유지보수 효율성이 떨어집니다.

제품 구조 및 토크 전달 원리

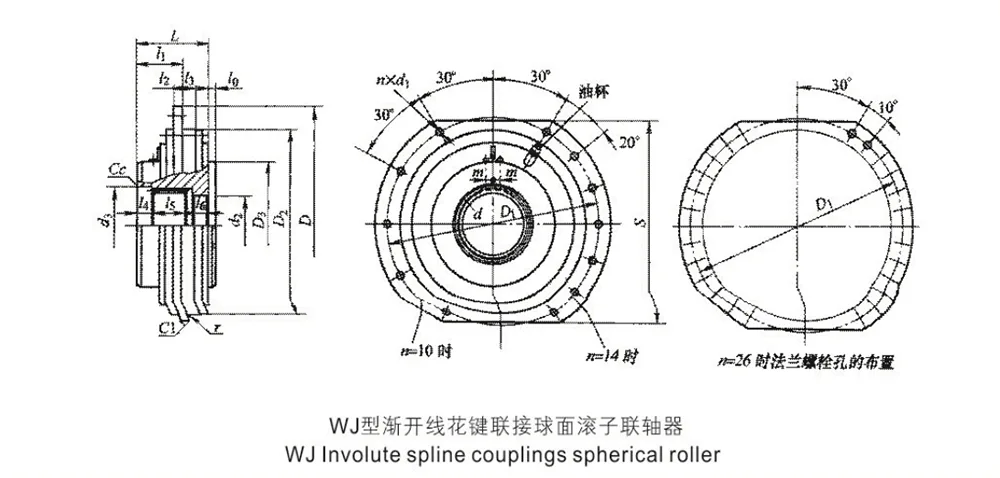

스페리컬 롤러 커플링은 명확하게 정의된 구조적 구성과 과학적으로 설계된 토크 전달 방식이 특징입니다. 구형 롤러의 유연한 맞물림을 활용하여 토크와 반경 방향 힘을 동시에 전달하여 작동 유연성을 높입니다.

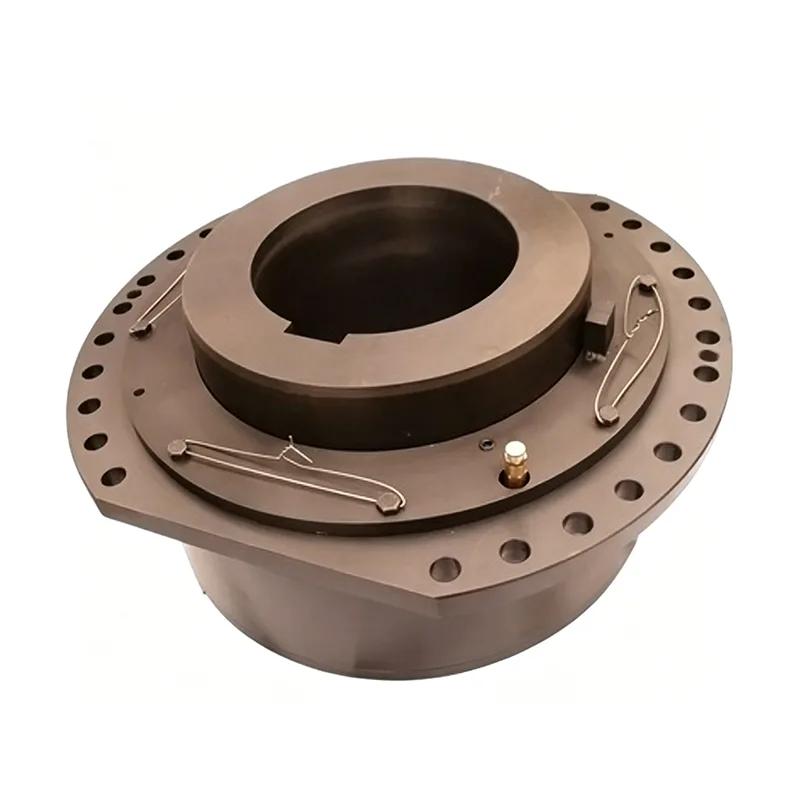

- 포괄적인 구조 구성: 전체 어셈블리는 주로 커플링 반쪽, 외부 슬리브, 구형 롤러, 내부 커버 및 외부 커버와 같은 핵심 구성 요소로 구성됩니다. 불필요하고 복잡한 정밀 부품을 사용하지 않고 구성 요소 배열을 간소화하여 고장률을 크게 낮췄습니다.

- 원주 맞물림 토크 전달: 구형 롤러는 커플링 반쪽과 외부 슬리브 사이에 위치한 위치 지정 보어 내에 안착되어 커플링 원주를 따라 균일하게 분포됩니다. 롤러와 각 보어 사이의 밀착 접촉과 압축 작용을 통해 커플링은 토크와 반경 방향 하중 모두의 양방향 전달을 달성합니다.

- 표준화된 조립 방법: 작동 시 커플링 하프 1개를 기어박스(감속기)의 출력 샤프트에 장착하여 고정하고, 외부 슬리브는 고강도 볼트를 사용하여 와이어 로프 드럼에 단단히 연결합니다. 이 구성은 전송 중 균일한 하중 분산을 보장하여 느슨해짐에 대한 저항력이 뛰어난 안전한 연결을 생성합니다.

- 유연한 기어 변속기 특성: 전체 변속기 메커니즘은 탄성 핀형 기어 커플링과 매우 유사합니다. 이는 롤링 요소에 의해 제공되는 유연한 힘 전달에 의존하여 일반적으로 견고한 메시 시스템과 관련된 강한 충격 및 마모 마모 문제를 효과적으로 완화합니다.

핵심 운영 특성 및 보상 역량

구형 롤러 커플링은 고유한 자동 정렬 기능을 갖추고 있어 장비 내 작동 편차에 자동으로 적응할 수 있습니다. 이는 설치 오정렬 및 작동 변형 변화와 같은 호이스트 기계의 일반적인 문제를 효과적으로 해결하여 장기간의 고강도 작업에 이상적으로 적합합니다.

1. 자동 정렬 보상 성능: 자동 정렬 베어링의 작동 특성을 나타내는 커플링은 기어박스 출력 샤프트와 드럼 샤프트 사이의 각도 오정렬을 정밀하게 보상하여 초기 조립 오류와 작동 중 동적 변형 변화를 모두 수용합니다.

2. 양방향 상대 변위에 대한 적응성: 커플링은 두 샤프트 사이의 다양한 형태의 상대 변위를 동시에 수용하여 장비 작동 중에 발생하는 응력을 유연하게 상쇄합니다. 이는 샤프트 바인딩(고정 응력), 비정상적인 마모 및 변속기 끊김과 같은 고장을 방지합니다.

3. 안정적인 하중 지지 전달: 커플링은 작동 토크 전달과 반경방향 하중 지지를 동시에 처리합니다. 하중 지지 구조는 최적으로 설계되어 장시간, 저속, 고강도 작업 중에 미끄러짐과 드리프트 없는 성능을 보장합니다. 전송 안정성은 기존 오픈 기어 구조의 전송 안정성을 훨씬 능가합니다.

구조적 장점

전통적인 호이스팅 변속기 구조와 비교하여 구형 롤러 커플링은 경량 설계, 공간 레이아웃, 설치 용이성 및 전반적인 신뢰성 측면에서 뚜렷한 이점을 제공합니다. 이러한 특성으로 인해 트롤리 호이스팅의 까다로운 공간 제약 및 레이아웃 요구 사항을 충족하는 데 특히 적합합니다.

1. 콤팩트하고 가벼운 디자인: 전체 설치 공간이 작고 자체 중량이 낮기 때문에 추가 긴 샤프트나 복잡한 기어 트레인이 필요하지 않습니다. 이는 메커니즘의 전체 무게를 크게 줄이고 크레인 트롤리의 구조적 레이아웃을 최적화합니다.

2. 편리한 설치 및 유지 관리: 디자인은 깔끔한 구조와 간단한 조립 논리를 특징으로 하며 복잡한 시운전 절차가 필요하지 않습니다. 조립 및 유지 관리 작업을 독립적으로 수행할 수 있어 기존 구조와 관련된 일반적인 문제점, 특히 분해/재조립의 어려움과 개별 조정을 수행할 수 없는 문제를 효과적으로 해결합니다.

3. 높은 작동 신뢰성: 마모되기 쉬운 노출된 기어의 고유한 결함을 제거함으로써 밀폐형 롤러 결합 구조는 환경 요인의 영향을 거의 받지 않습니다. 최소한의 소음으로 부드러운 저속 작동을 보장하므로 리프팅 장비의 일반적인 연속 작동 조건에 이상적으로 적합합니다.

작동 조건 적응성 및 매개변수 범위

이 제품은 광범위한 매개변수와 다양한 작동 조건에 대한 탁월한 적응성을 제공합니다. 이는 산업용 중부하 작업 표준을 엄격하게 준수하는 성능 사양을 갖춘 리프팅 기계의 전문 변속기 요구 사항에 맞게 특별히 설계되었습니다.

- 적용 가능한 장비 시나리오: 구형 롤러 커플링은 주로 크레인 호이스팅 메커니즘, 저속 드럼 구동 시스템 및 유사한 범용 전송 장비에 사용됩니다. 이 제품은 저속, 고하중 및 연속 작업에 대한 리프팅 업계의 까다로운 요구 사항을 충족하도록 특별히 설계되었습니다.

- 작동 온도 범위: -25°C ~ +28°C의 주변 온도 범위 내에서 안정적이고 정상적인 작동이 가능하므로 표준 실내 환경은 물론 극한이 아닌 실외 리프팅 작업에도 적합합니다.

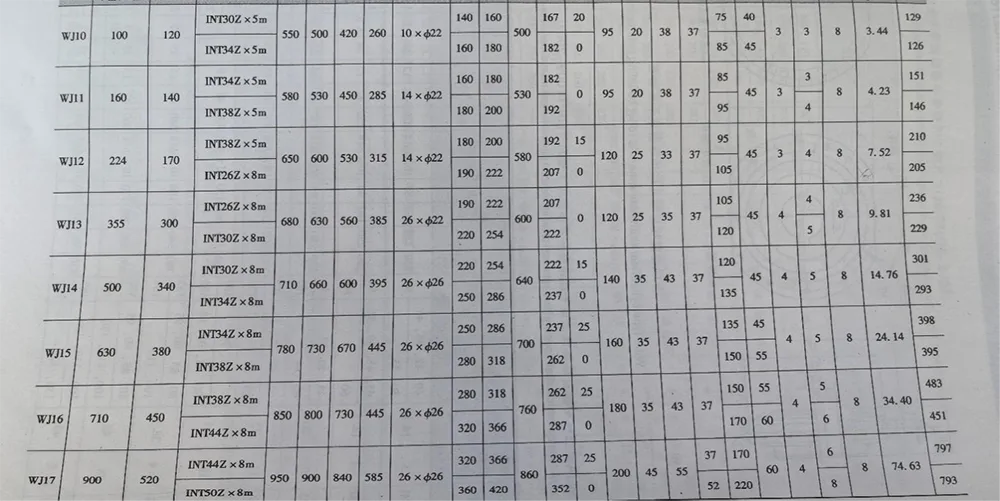

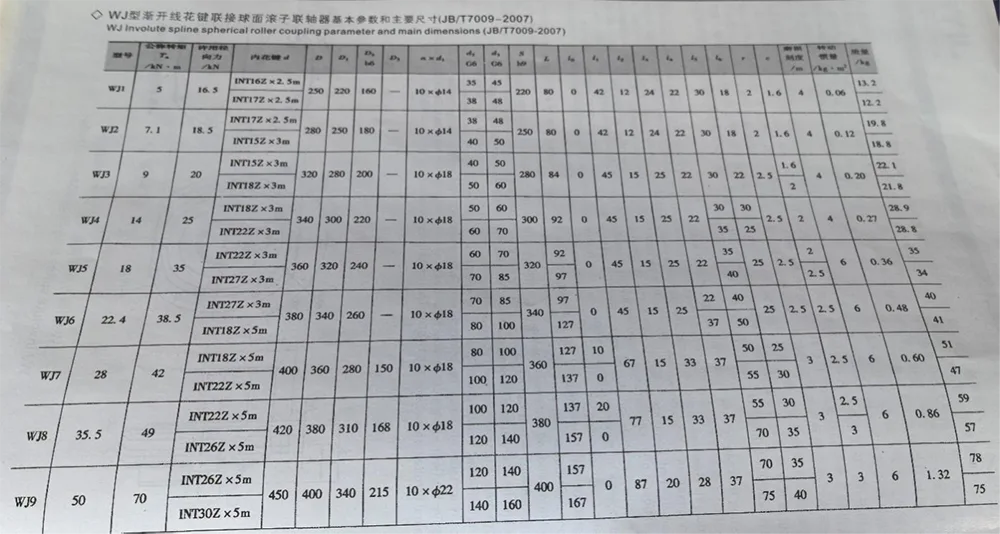

- 토크 용량 범위: 정격 토크 전달 범위는 5,000N·m ~ 900,000N·m에 이르며, 중소 규모부터 대규모 기계에 이르는 리프팅 장비의 전달 요구 사항을 효과적으로 충족합니다.

- 방사형 하중 제한: 16,500N ~ 450,000N 범위의 방사형 힘을 견딜 수 있습니다. 견고한 방사형 하중 지지 용량으로 인해 일반적으로 드럼 기반 리프팅 시스템과 관련된 무거운 방사형 힘을 효과적으로 처리할 수 있습니다.
