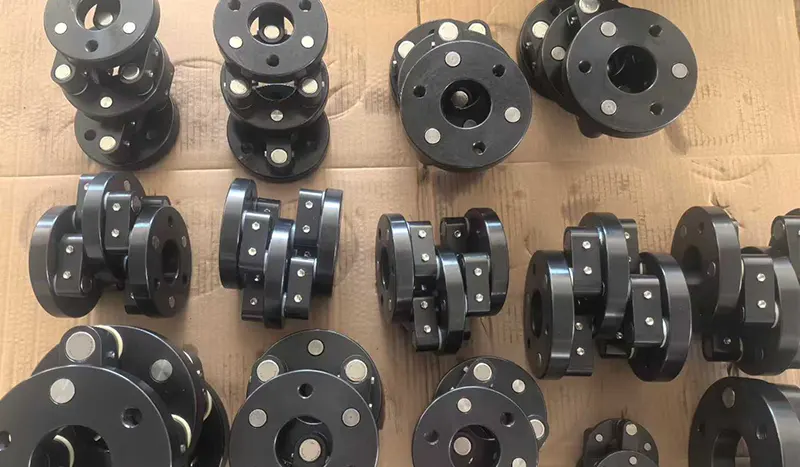

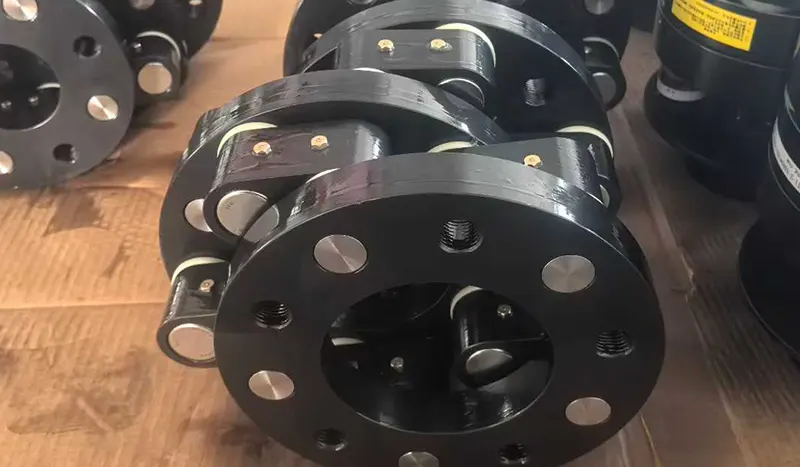

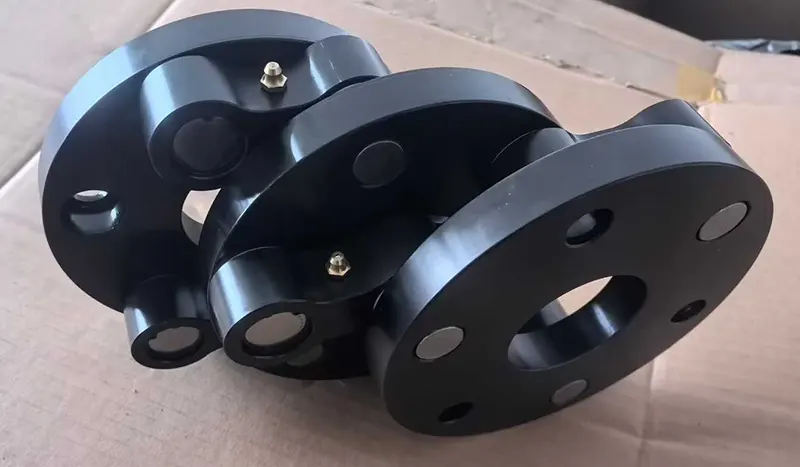

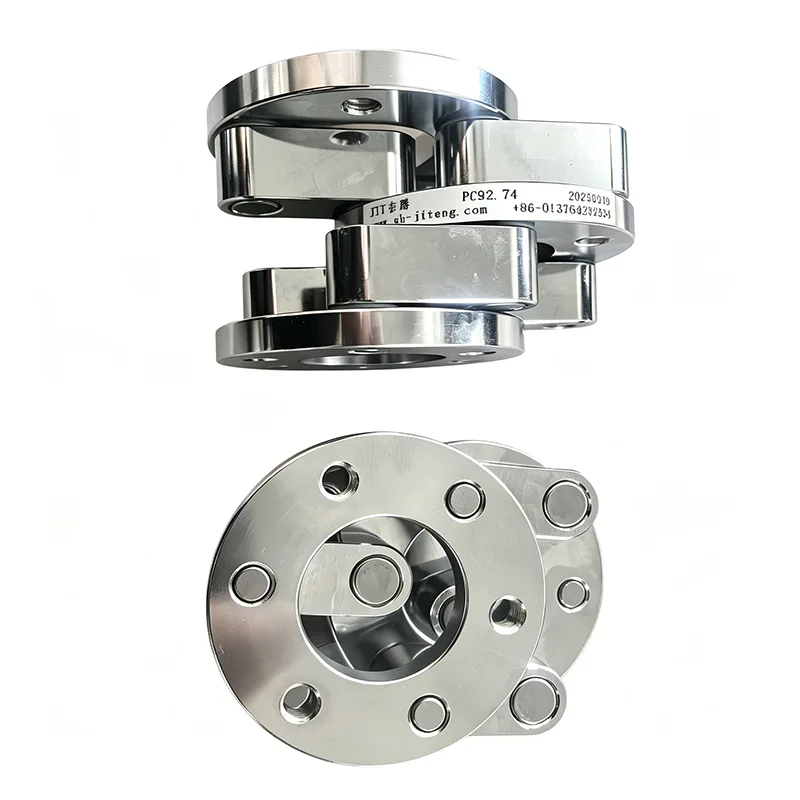

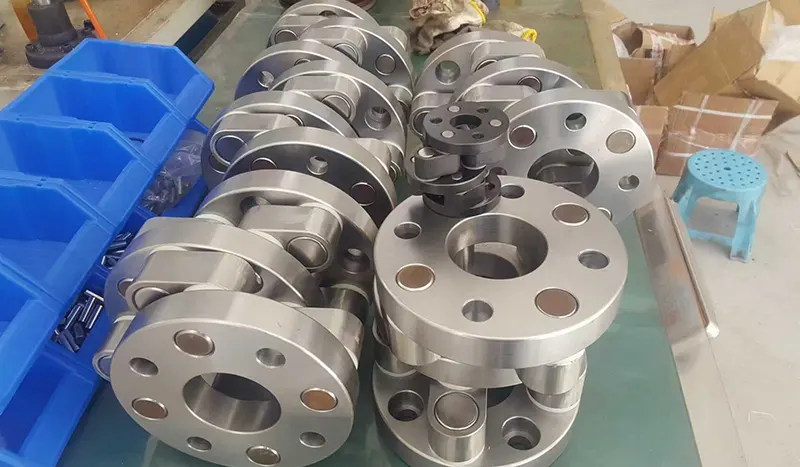

평행 편심 커플링

Shanghai Jiteng Machinery Technology Co., Ltd. 중국에 위치한 병렬 편심 커플링 전문 제조 및 공급업체입니다. 이는 평행 편심 및 방사형 오프셋이 있는 이중 축 연결 시나리오를 위해 특별히 설계되었습니다. 전속력 일정한 전송, 간격 없는 전력 전송을 달성하고 장비의 큰 평행 정렬 편차를 효과적으로 보상할 수 있습니다. 이는 일반 커플링이 편심 샤프트 시스템에 적응할 수 없는 현상, 전송 지터 및 정확도 손실과 같은 업계 문제를 완벽하게 해결합니다.

문의 보내기

제품 설명

평행 편심 커플링은 기존의 강성 및 탄성 커플링과 구별되는 특수 변속기 구성요소입니다. 시중에 나와 있는 대부분의 표준 커플링은 동축 전송에만 적합하며 장비에 존재하는 큰 방사형 평행 오프셋을 수용할 수 없습니다. 이로 인해 전송 지터, 전력 편차, 샤프트 마모 및 장비 가동 중단이 발생하는 경우가 많습니다.

Jiteng은 원래 공장으로서 고정밀 평행 편심 커플링을 독립적으로 연구하고 생산합니다. 컴팩트한 구조를 기반으로 매우 높은 강성과 강력한 편차 보정 능력도 고려되었습니다. 고속, 고하중 조건에서 백래시 제로 및 정속 안정된 작동을 유지할 수 있으며, 산업 장비의 평행축 오프셋 문제를 해결하기 위한 업그레이드 및 대체 제품입니다.

PC형 병렬 커플링 사양

방법	링크 숫자	(mm) 방사형 최대- 변위		N.mStarting 토크 Nm	N.mNormal 토크 N.m	최고 속도	방사형 짐	커플링 반경 판매	달다 kg	회전 관성 Kg.m²
방법	링크 숫자	25*0.95	선의	N.mStarting 토크 Nm	N.mNormal 토크 N.m	최고 속도	C	R	달다 kg	회전 관성 Kg.m²
PC70.74	3x2	68	65	137	49	3000	3870	0.024	1.3	9.03x10^-4
PC92.74	3x2	133	128	196	68	2500	3870	0.035	1.9	2.69x10^-3
PC120.101	3x2	171	165	600	196	2000	8920	0.045	4.9	1.15x102^-2
PC140.134	3x2	171	165	1060	350	1800	14120	0.050	10.4	2.80x102^-2
PC160.155	3x2	190	183	1850	640	1500	21570	0.057	15.7	5.80x10^-2
PC200.196.1	3x2	171	165	3470	1180	1000	30890	0.075	27.0	1.61x10^-1
PC200.196.2	4x2	171	165	4170	1370	600	30890	0.075	30	1.80x10^-1
PC230.196	5x2	171	165	6280	2060	500	30890	0.090	35	3.08x10^-1
PC250.196	6x2	171	165	8340	2750	460	30890	0.100	43	4.48x10^-1
PC330.196	8x2	171	165	15700	5200	300	30890	0.140	59	1.19
PC390.196	10x2	171	165	23500	7850	250	30890	0.170	79	2.25

Parallel Eccentric Coupling

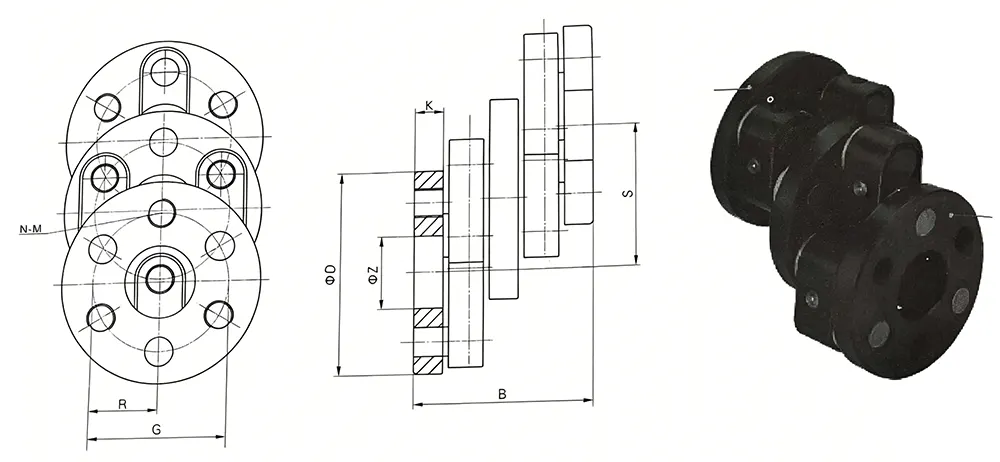

PC 유형 병렬 커플링 치수 매개변수

모델	D	B	S	Z(H7)	G	N	M	K
PC70.74	70	74	36	25	48	3	M10	10
PC92.74	92	74	70	45	70	3	M10	10
PC120.101	120	101	90	50	90	3	M12	15
PC140.134	140	134	90	55	100	3	M16	22
PC160.155	160	155	100	60	115	3	M16	25
PC200.196.1	200	196	90	80	150	3	M20	30
PC200.196.2	200	196	90	80	150	4	M20	30
PC230.196	230	196	90	120	180	5	M20	30
PC250.196	250	196	90	120	200	6	M20	30
PC330.196	330	196	90	210	280	8	M20	30
PC390.196	390	196	90	250	340	10	M20	30

전송 원리

평행 편심 커플링은 일반 커플링의 강체 연결이나 탄성 완충 전달 모드와는 다른 정밀한 대칭형 편심 연결 구조를 통해 동력 전달을 실현합니다.

- 평행 편심 링키지 변속기: 정밀한 구조 조정을 통해 고정 또는 동적 평행 방사형 오프셋이 있는 경우에도 구동 샤프트와 피동 샤프트가 동기 회전을 유지합니다. 샤프트 정렬 불량으로 인한 전송 걸림이 발생하지 않습니다.

- 제로 백래시 정속 출력: 전체 구조에 전달 간격이 없습니다. 토크 전달은 지연 없이 완전히 동기화되어 입력 속도가 출력 속도와 정확히 동일하도록 보장하여 정속 전달을 달성합니다.

- 강직한 힘 전달을 위한 유연한 보상: 토크 전달의 높은 강성을 유지하면서 전달 강도와 편차 보상 이중 성능을 모두 고려하여 장비 설치 편차, 프레임 변형, 주행 마모를 자율적으로 보상합니다.

일반 커플링에 비해 어떤 장점이 있나요?

산업 장비의 편심 변속기와 관련된 다양한 산업 문제점에 대해 병렬 편심 커플링은 일반 커플링이 극복할 수 없는 어려운 작업 조건을 정확하게 해결하여 장비 고장 및 운영 비용을 크게 줄일 수 있습니다.

- 축 오프셋 적응 문제: 장비 설치 오류, 프레임 변형 및 장기간 마모로 인해 발생하는 2축 평행 편심 및 반경 방향 오정렬 문제를 해결할 수 있으며, 큰 편차 작업 조건에 적응할 수 없는 표준 커플링의 단점을 보완할 수 있습니다.

- 전송 정확도 손실 문제: 편심 조건에서 전송 간격, 속도 변동, 전력 지연 및 장비 지터와 같은 일반적인 문제를 제거하여 정밀 장비의 지속적인 고정밀 작동을 보장합니다.

- 장비 마모 및 파손 문제: 탄성 부품에 의존하지 않고 편차에 적응하며 힘 전달을 안정화하는 고강성 구조로 샤프트, 베어링 및 씰의 측면 응력과 비정상적인 마모를 줄이고 장비 고장률을 낮춥니다.

- 공간 설치 제한 문제: 컴팩트하고 가벼운 구조로 좁은 설치 공간에 적합하며 기존 보상 커플링의 크기가 크고 정밀 장비 설치에 적응할 수 없는 문제를 해결합니다.

응용 시나리오

고유한 편심 보상, 제로 백래시 정밀 전송 및 높은 강성 내구성 이점을 갖춘 평행 편심 커플링은 평행축 오프셋이 있는 다양한 산업 장비에 널리 적용 가능하며 정밀 전송 조건을 위한 여러 산업을 포괄합니다.

- 자동화된 정밀 장비: 서보 드라이브 시스템, 비표준 자동화 생산 라인 및 정밀 전송 메커니즘에 적합하며 장비 조립 편차 및 변형으로 인한 평행 편심 조건 실행에 적합합니다.

- 경공업용 특수 기계: 인쇄 기계, 포장 기계, 섬유 기계 등에 널리 사용되며 고속 작동에서 편심 샤프트 시스템의 안정적이고 정밀한 전달을 보장합니다.

- 일반 산업용 전송 장비: 이중 축 병렬 연결이 필요하고 약간의 설치 편차가 있는 다양한 일반 기계 장비에 적용 가능하며 중속, 연속 작동 기존 전송 시나리오에 적합합니다.

- 장비 개조 및 업그레이드 프로젝트: 오래된 장비, 비표준 맞춤형 장비 및 쉽게 변형되는 프레임 장비의 개조를 위해 특별히 설계되어 기존 결합 장치의 호환성 저하 및 빈번한 손상 문제를 효과적으로 해결합니다.

왜 Jiteng을 선택합니까?

병렬 편심 커플링의 최초 제조업체인 Jiteng은 수년간의 업계 경험, 자체 공장 시설 및 전체 정밀 생산 장비 세트를 활용하여 고객에게 전문성, 품질, 배송 및 서비스를 포함한 다양한 차원에서 신뢰할 수 있는 조달 솔루션을 제공합니다.

직접공장운영

수천 평방미터 규모의 자체 공장과 완전한 CNC 정밀 가공 장비 세트를 갖춘 Jiteng은 제품 연구 및 개발, 가공, 정밀 연삭 및 정확도 테스트를 독립적으로 완료합니다. 수년 동안 전송 분야에 깊이 관여해 왔으며 다양한 복잡한 편심 작업 조건에 대한 선택 및 매칭 솔루션에 능숙합니다.

엄격한 품질 관리

모든 평행 편심 커플링은 공장에서 출고되기 전에 편심 보상, 토크 및 크기 정확도에 대한 테스트를 거칩니다. 이를 통해 정확도 기준 미충족, 전송 불안정, 편차 보상 실패 등의 문제가 발생하지 않습니다. 품질은 추적 가능합니다.

유연한 배송

스탠다드 모델은 상시 재고를 보유하고 있으며, 빠른 배송과 긴급주문도 지원됩니다. 동시에 비표준 크기와 특수 편심 매개변수를 맞춤화하여 다양한 틈새 시장, 복잡하고 맞춤형 장비 매칭의 요구 사항을 충족할 수 있습니다.

일대일 기술 서비스

판매 전에 Jiteng은 선택 오류를 피하기 위해 편심률, 회전 속도, 하중 및 작업 조건을 기반으로 모델을 정확하게 선택합니다. 판매 과정에서 생산 진행 상황을 실시간으로 동기화합니다. 판매 후 설치 안내, 문제 해결 답변, 장애 해결 방법 등을 제공하여 조달 및 사용에 대한 우려를 완전히 해소합니다.
