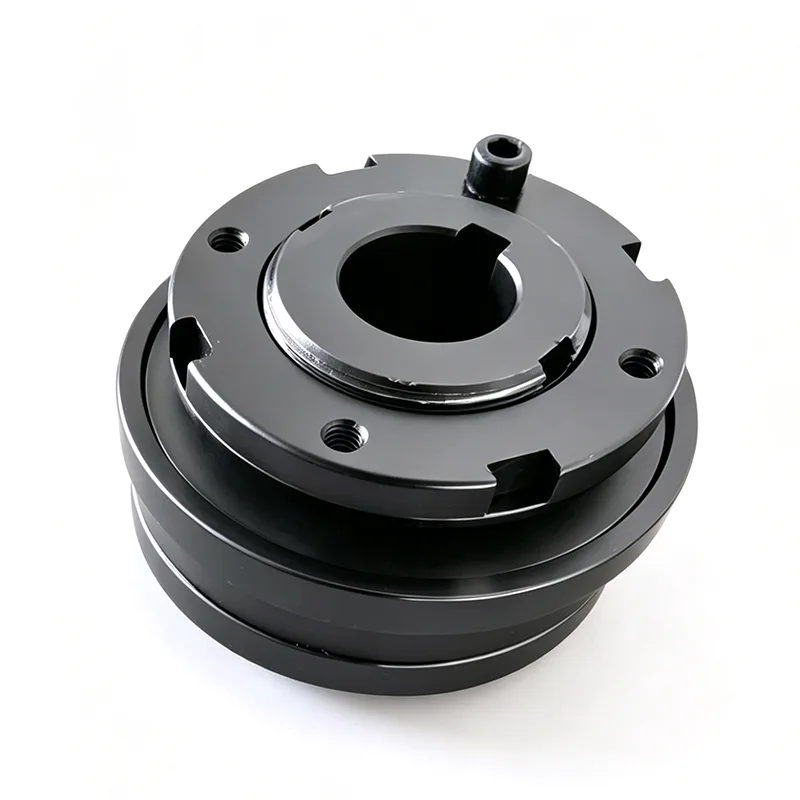

스틸 볼 토크 제한기

전문 강철 볼 토크 제한기 제조업체인 Shanghai Jiteng Machinery Technology Co., Ltd.는 독립적인 CNC 가공 워크샵을 소유하고 원자재 조달부터 완제품 배송까지 전체 프로세스 품질 관리를 구현합니다. 중개업자 없이 직접 공장 판매를 채택하여 동일한 품질 기준으로 보다 비용 효율적인 가격을 제공하고 운영 비용을 절감하도록 돕습니다.

문의 보내기

제품 설명

스틸 볼 토크 제한기는 자동 분리 설계를 특징으로 합니다. 장비 과부하가 발생하면 스틸 볼이 클램핑 홈에서 즉시 분리되어 동력 전달을 차단하여 장비 정지, 기어 톱니 파손 및 핵심 부품 손상을 효과적으로 방지합니다.

마찰식 토크 리미터와 비교하여 몇 배 더 빠른 응답 속도를 제공하여 고속 정밀 작동 및 고부하 충격 작업 조건에 대해 보다 안정적인 보호 기능을 제공합니다.

Steel Ball Torque Limiter

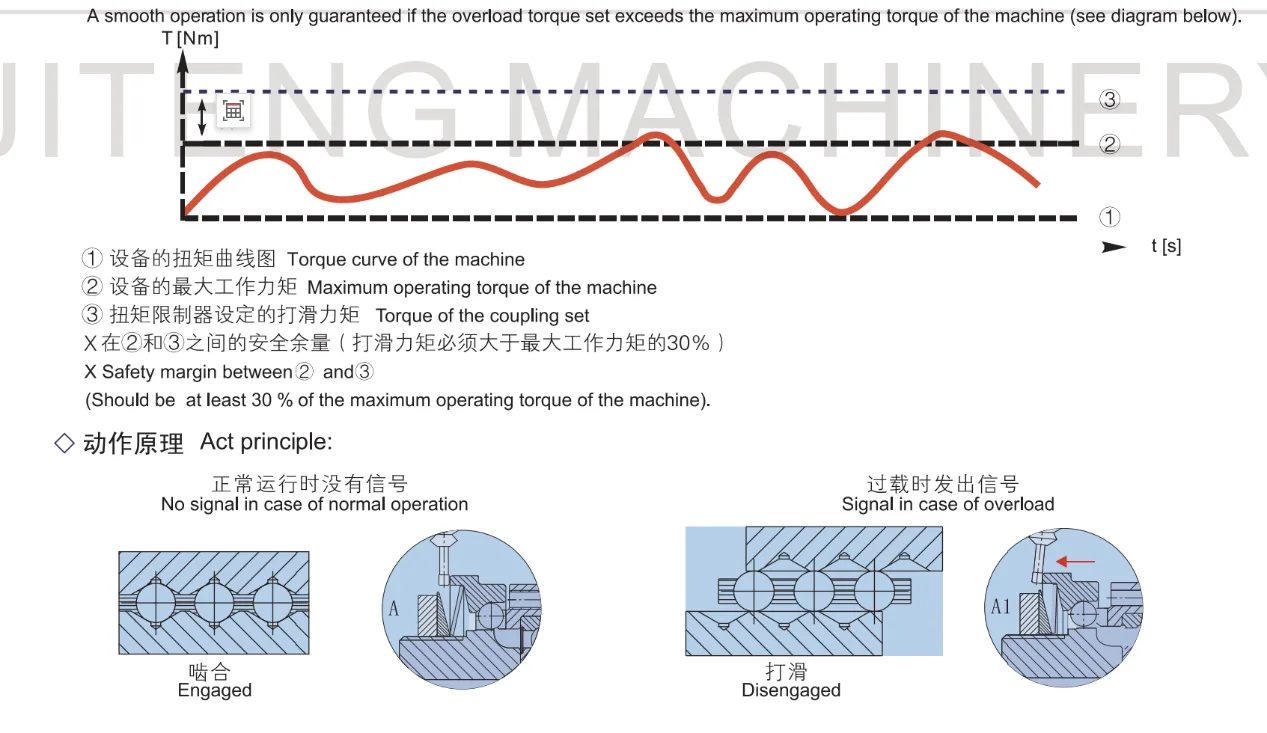

과부하 보호 원리

과부하가 걸리면 래칫 부품 볼에 자국이 남고 구동 측과 구동 측 사이에 상대 운동이 발생합니다. 이렇게 하면 과부하로 인한 손상을 방지할 수 있습니다. 변속 링은 변속 방식 "S"를 향해 축 방향으로 움직이며 리미트 스위치 또는 근접 개시 장치를 활성화합니다. 신호는 제어 기능이나 드라이브 연결 해제에 사용될 수 있습니다. 다시 시작하려면 짧은 시간 동안 리미트 스위치나 근접 개시 장치를 전기적으로 바이패스하는 것이 좋습니다.

과부하 상태가 해결되면 강철 공이 케이지 내에서 회전하여 특정 각도로 회전하고 자동으로 다음 멈춤쇠 세트에 다시 장착됩니다. 결과적으로, 구동 및 피구동 구성요소는 동일한 각도로 서로에 대해 회전한 후 정상적인 회전을 다시 시작합니다.

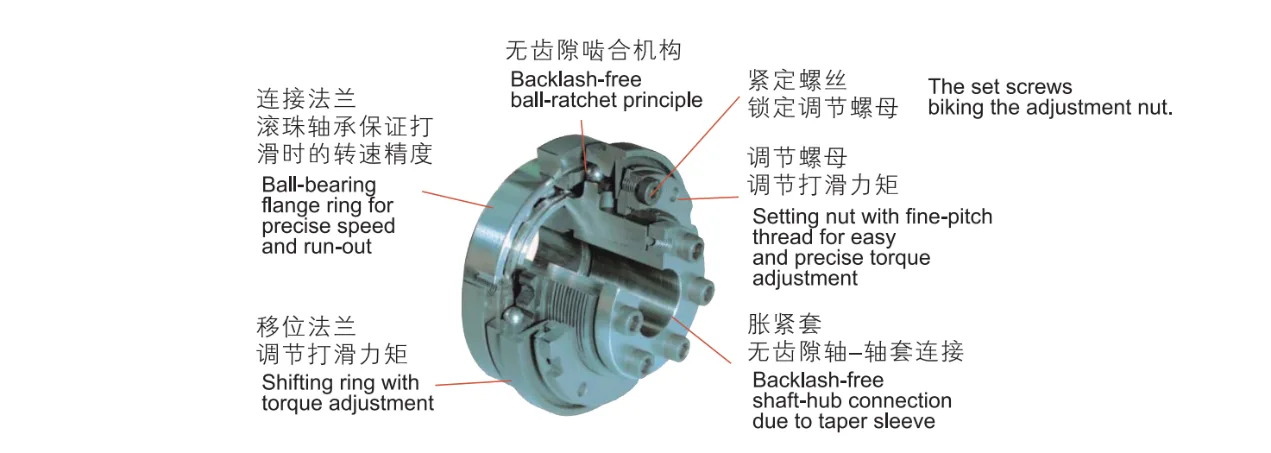

JTA 시리즈 스틸 볼 토크 제한기는 최신 전자 구동 시스템의 까다로운 요구 사항을 충족하며 높은 정밀도, 높은 동적 성능 및 탁월한 안전성을 제공하는 동시에 백래시가 전혀 없는 토크 전달을 가능하게 합니다.

Steel Ball Torque Limiter

제품 분류

스틸 볼 토크 제한기는 클램핑 연결이 있는 디자인 JTA-4.0, 디자인 JTA 키 연결, JTAL 유형 스틸 볼 토크 제한기와 같은 몇 가지 유형으로 나눌 수 있습니다. 다음은 각각 이들 제품의 구조 다이어그램과 기술 매개변수 표입니다.

클램핑 연결부가 있는 디자인 JTA-4.0

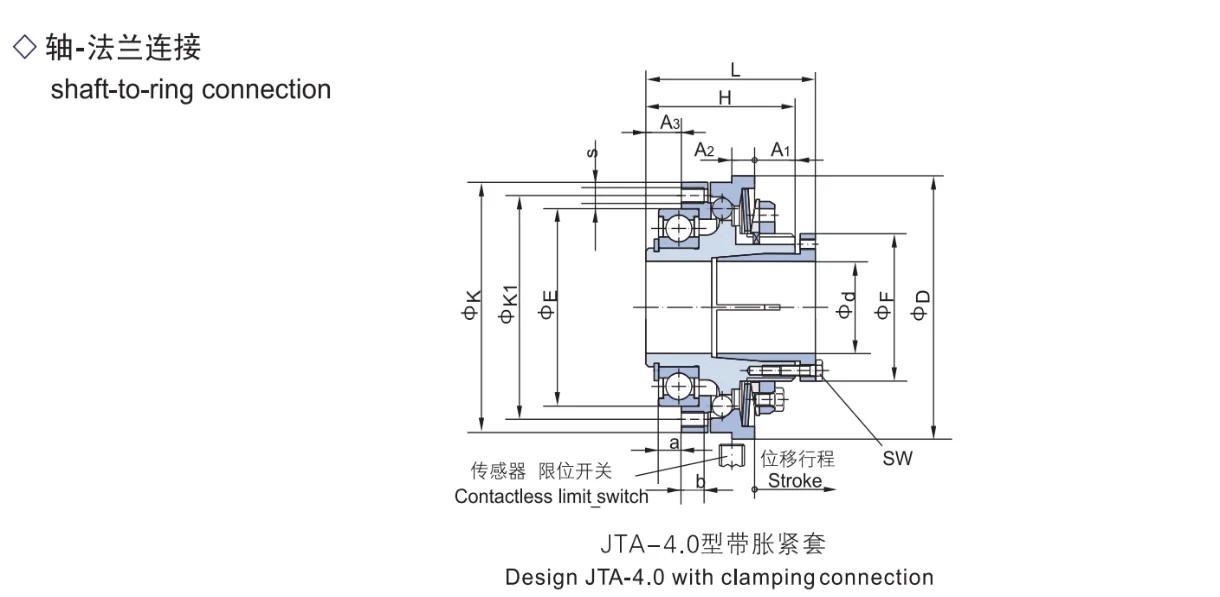

1.샤프트-플랜지 연결구조 모식도

Steel Ball Torque Limiter

2. 기술적인 매개변수 테이블

JTA4.0 모델	토크 범위(Nm)				최대 속도 불균형rpm	추력 불균형(mm)	관성 질량 모멘트		Φd의 클램핑 나사 및 조임 토크		체중(kg)
	X자형	L자형	M자형	H자형			허브측 Kg㎡	유연한 측면 Kg㎡	크기(mm)	토크(Nm)
01	5-12.5	10-25	20-50	25-62.5	4000	1.2	0.000211	0.000093	4×M4	4	0.68
02	10-25	20-50	40-100	50-125	3000	1.5	0.000531	0.000234	6×M4	4	1.14
03	20-50	40-100	80-200	100-250	2500	1.8	0.001388	0.000643	8×M4	4	1.98
04	40-100	80-200	160-400	200-500	2000	2.0	0.002846	0.001306	8×M5	8	2.88
05	70-175	140-350	280-700	380-875	1200	2.2	0.006858	0.002649	8×M6	12	4.59
06	120-300	240-600	480-1200	600-1500	800	2.5	0.029432	0.006690	8×M8	15	10.63

3. 주요 치수표(단위:mm)

JTA4.0 모델	분	dmax	D	F	전자(h6)	K	K1	L	H	A1	A2	A3	a	b	S	남서
01	10	20	70	38	47	65	56	47	40	12	7	8	5	6	8×M4	7
02	15	25	85	44	62	80	71	56	48	13.5	8	11	7	7	8×M5	7
03	22	35	100	56	75	95	85	67	59	16	9	14	9	9	8×M6	7
04	32	44	115	70	90	110	100	73	64	17	10	16	10	10	8×M6	8
05	35	55	135	84	100	130	116	86	75	20.5	12	18	10	12	8×M8	10
06	40	65	171	100	130	166	150	130	115	46	16	21	12	15	8×M10	13

4. 주문 설명 예

크기/유형	토크 범위(Nm)	마감내경(H8)	마감 보어(H8)~JB/T7934-1999
JTA4.0-03	L	Φ22	JTA4.0-Φ22확장 및 장력 슬리브 연결

1. 요청 시 더 작고 큰 토크에 대한 추가 크기 제공;

2. 요청 시 낮은 토크를 위한 더 작은 보어 제공 가능;

3.H8 허용 오차 사용자 측 H8.

JTA 키 연결 설계

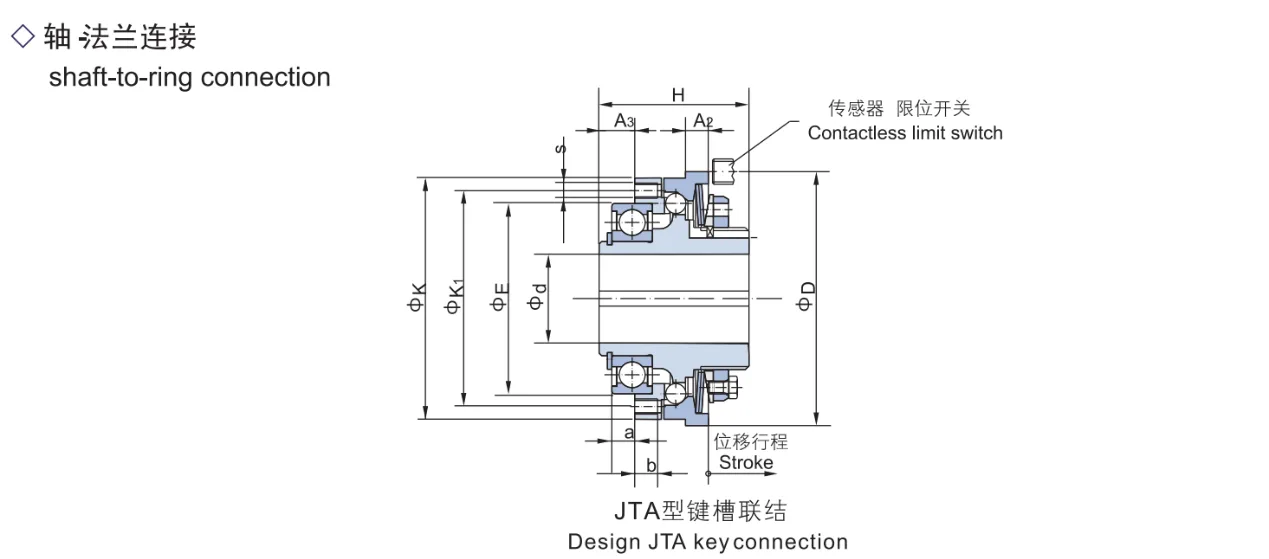

1. 축-플랜지 연결구조 모식도

Steel Ball Torque Limiter

2. 기술적인 매개변수 테이블

JTA 모델	토크 범위(Nm)				최대 속도(rpm)	추력 불균형(mm)	관성 질량 모멘트		Φd의 클램핑 나사 및 조임 토크		체중(kg)
	X자형	L자형	M자형	H자형			허브 측 Kgm²	유연한 측면 Kgm²	크기(mm)	토크(Nm)
01	5-12.5	10-25	20-50	25-62.5	4000	1.2	0.000205	0.000093	4×M4	4	0.63
02	10-25	20-50	40-100	50-125	3000	1.5	0.000505	0.000234	6×M4	4	1.02
03	20-50	40-100	80-200	100-250	2500	1.8	0.001302	0.000643	8×M4	4	1.75
04	40-100	80-200	160-400	200-500	2000	2.0	0.002630	0.001306	8×M5	8	2.55
05	70-175	140-350	280-700	380-875	1200	2.2	0.006329	0.002649	8×M6	12	4.07
06	120-300	240-600	480-1200	600-1500	800	2.5	0.028443	0.006690	8×M8	15	10.06

3. 주요 치수표(단위:mm)

JTA 모델	d	D	전자(h6)	K	K1	H	A2	A3	a	b	S
01	12-20	70	47	65	56	40	7	8	5	6	8×M4
02	15-22	85	62	80	71	48	8	11	7	7	8×M5
03	22-30	100	75	95	85	59	9	14	9	9	8×M6
04	28-40	115	90	110	100	64	10	16	10	10	8×M6
05	32-50	135	100	130	116	75	12	18	10	12	8×M8
06	40-65	166	130	171	150	115	16	21	12	15	8×M10

1. 요청 시 더 작고 큰 토크에 대한 추가 크기 제공;

2. 요청 시 낮은 토크를 위한 더 작은 보어 제공 가능;

3. 공차 사용자 측 H7.

4. 주문 설명 예

크기/유형

토크 범위(Nm)

마감 보어(H7)

완성된 구멍 직경(H7)

GB/T3852-1997(JS9) 표준에 따른 키홈

JTA03

Φ22

Φ22키 방식

Steel Ball Torque Limiter

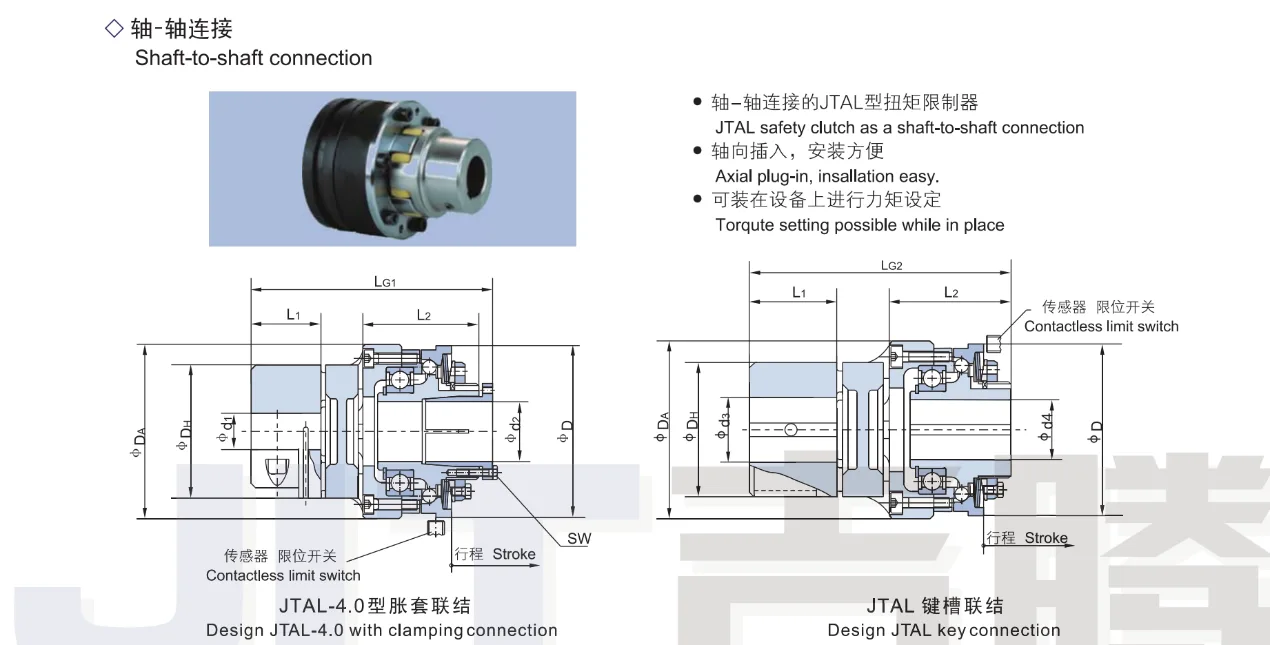

JTAL 유형 강철 볼 토크 제한기

JTAL	토크 범위(Nm) - X	토크 범위(Nm) - L	토크 범위(Nm) - M	최대 속도 불균형 rpm	과부하 시 스러스트 와셔 스트로크 mm
01	5-12.5	10-25	20-50	4000	1.2
02	10-25	20-50	40-100	3000	1.5
03	20-50	40-100	80-200	2500	1.8
04	40-100	80-200	160-400	2000	2.0
05	70-175	140-350	280-700	1200	2.2
06	120-300	240-600	480-1200	800	2.5

JTAL형 강구 토크 제한기의 주요 치수

JTAL	Φd1	Φd2	Φd3	Φd4	Dₐ	DH	D	LG1	LG2	L₁	L²
01	15-28	10-20	8-28	10-20	70	55	70	102	95	30	47
02	19-35	15-25	10-38	15-25	85	65	85	120	112	35	57
03	20-45	20-35	12-45	20-30	100	80	100	146	138	45	69
04	28-45	30-45	14-55	30-40	115	95	115	159	150	50	74
05	35-55	35-55	20-60	35-50	135	105	135	182	171	56	87
06	45-80	40-65	35-80	40-65	175	135	171	255	240	75	130

주문 양식

JTAL03	L	Φ20	Φ20	Φ20keyway/ Φ 20-4.0 Φ 20-4.0 박수
조인트의 크기/유형	토크 범위(Nm)	마감 보어(H7)	마감 보어(H7)	마감 보어(H7) GB/T3852 시트 1997(Js9)에 대한 키홈
