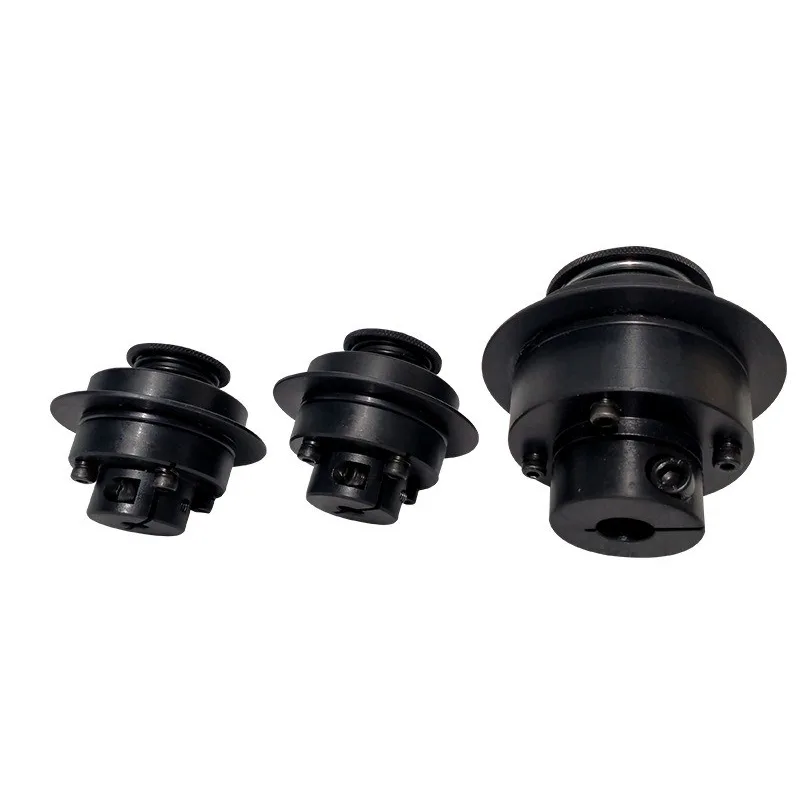

롤러형 토크 리미터

롤러형 토크 제한기는 산업용 변속기 시스템 내에서 널리 사용되는 기계적 안전 부품입니다. 성숙한 롤러 결합 구조를 활용하여 정밀한 토크 제어가 가능합니다. 전자 제어식 안전 장치와 달리 과부하 보호 조치를 실행하기 위해 전적으로 기계적 메커니즘에 의존합니다.

장비에 정체, 실속 또는 과도한 부하와 같은 비정상적인 작동 조건이 발생하면 장치가 자동으로 미끄러지거나 분리되어 전력 전달이 중단됩니다. 이를 통해 소스 고장을 방지하고 샤프트 파손이나 부품 파손과 같은 문제로부터 모터, 감속기, 스핀들과 같은 중요 부품을 보호합니다.

명세서

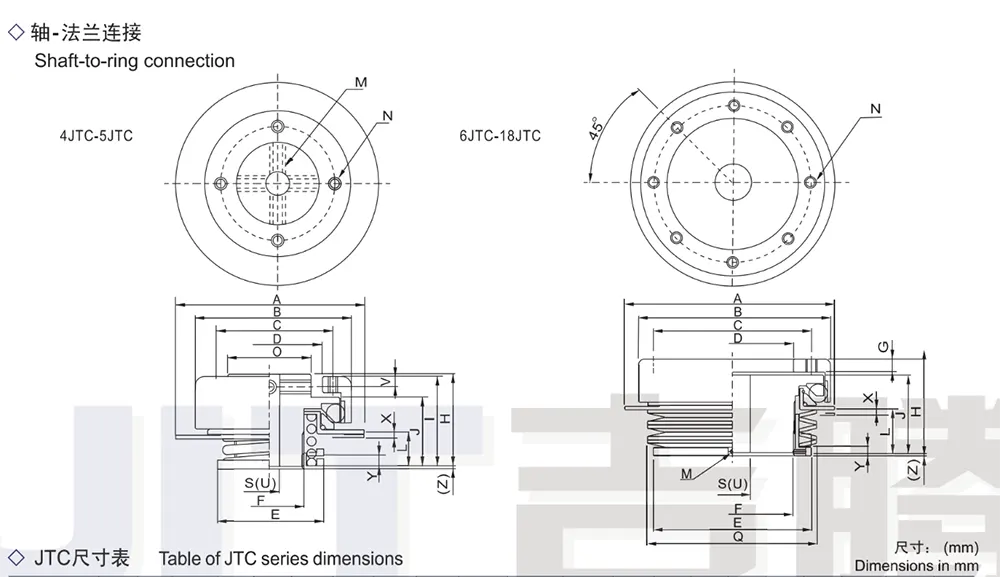

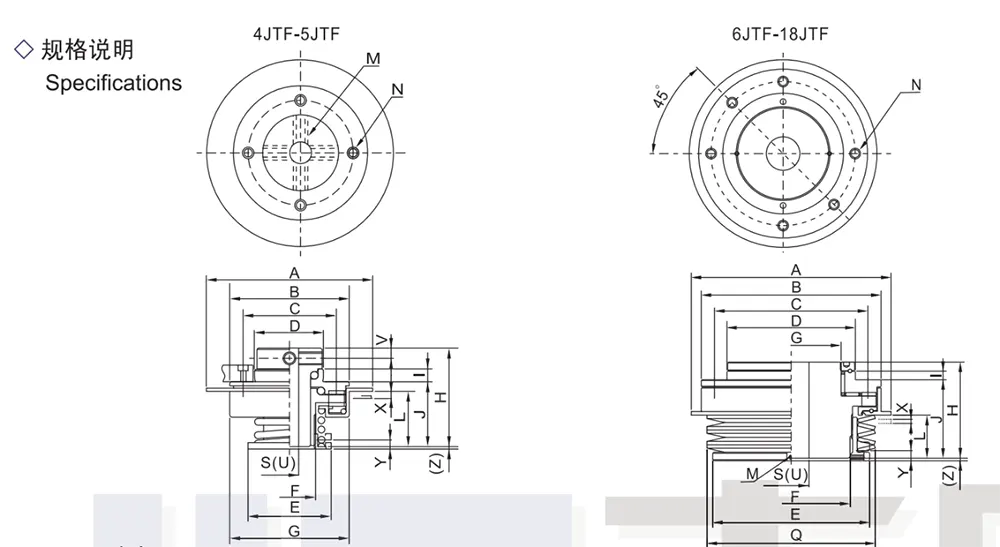

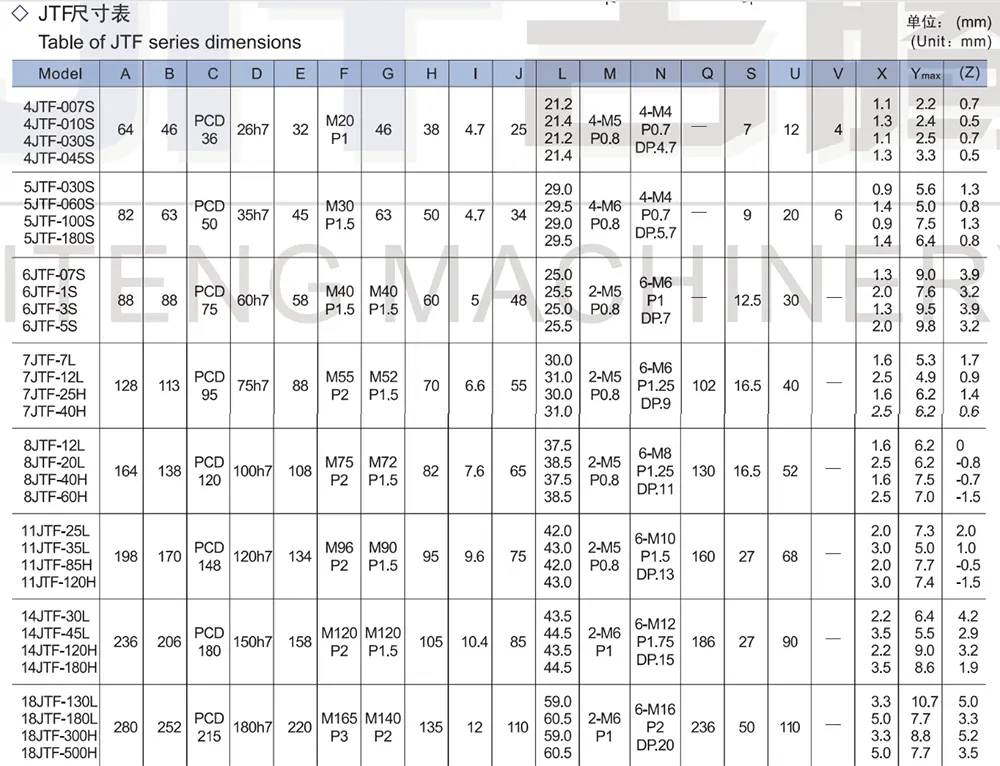

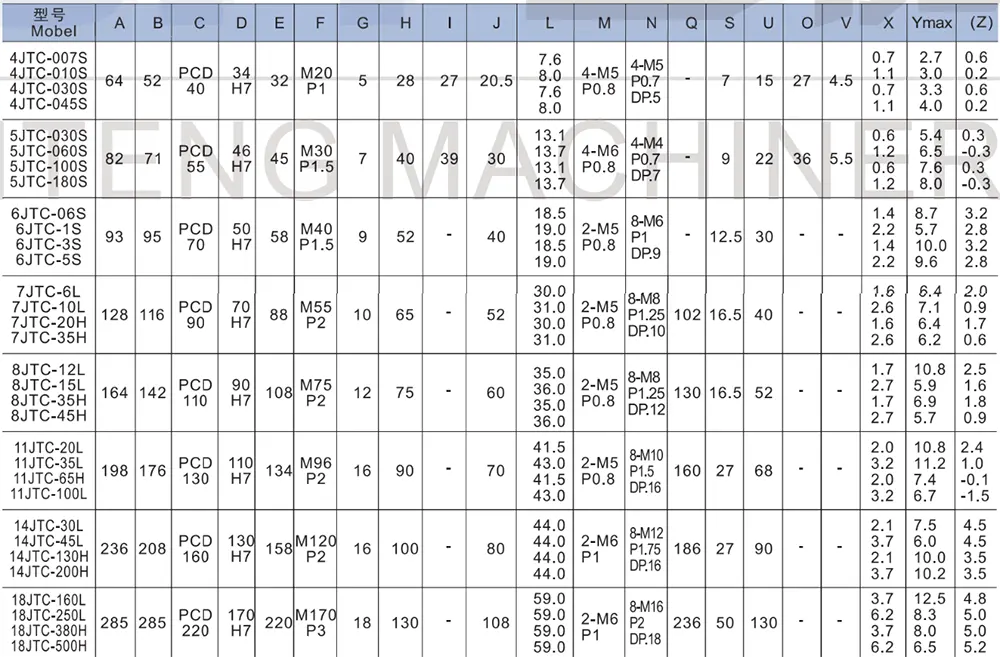

(M): 토크 조정 너트 내부 고정 나사의 내경 및 피치.

(N): 장착 볼트 구멍의 깊이입니다.

(S): 미리 뚫은 구멍의 치수입니다.

(U): 가공 가능한 최대 보어 직경.

(X): 과부하 발생 시 감지 압력판의 바운스 거리.

(Ymax): 토크 조정 너트의 최대 잠금 길이.

(Z): 스프링이 언로드되었을 때 토크 조정 너트의 높이.

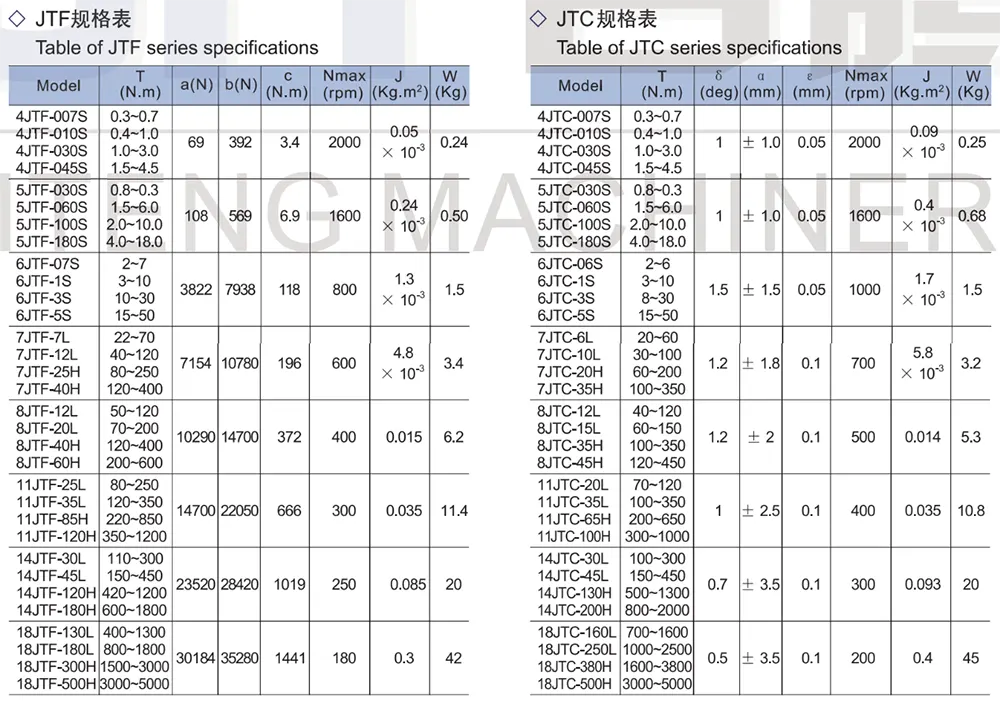

(T): 트리핑 토크의 조정 범위입니다. (δ): 최대 허용 각도 오정렬 오차.

(α): 연결된 두 축 중심 사이의 최대 허용 축방향 틈새.

(ε): 최대 허용 평행(오프셋) 오정렬 오류.

(Nmax): 최대 허용 회전 속도입니다.

(J): 토크 제한기의 관성 모멘트.

(W): 무게.

참고 1: 클리어런스 오차는 최대 허용 축방향 샤프트 거리를 제공하는 치수 세트 H를 기준으로 결정됩니다.

참고 2: 평행(오프셋) 오정렬 오류는 토크 전달 강철 볼의 최대 공차를 나타냅니다.

주3: Nmax(RPM)를 초과하는 속도에서 작동하는 경우에는 당사에 문의하십시오.

제품 구조 및 작동 원리

롤러 유형 토크 제한기는 순수 기계식 통합 설계가 특징입니다. 과부하 보호를 제공하기 위해 물리적 결합 및 분리에 의존합니다. 작동 논리가 간단하고 안정적이므로 장기간 사용 중에도 고장 위험이 낮습니다.

- 코어 결합 구조: 장치는 전체적으로 롤러 결합 전송 메커니즘을 사용합니다. 해당 구성 요소는 최적화된 맞물림 간격으로 정밀 가공되어 정상적인 조건에서 안정적인 토크 전달이 가능하고 장비가 원활하게 작동하도록 보장합니다.

- 과부하 해제 원리: 장비가 걸리거나 잠기거나 부하가 사전 설정된 한계를 초과하면 내부 롤러가 적용된 힘에 의해 변위됩니다. 이 장치는 자동으로 미끄러지거나 풀리면서 동력 전달을 빠르게 차단하고 충격 하중이 스핀들과 모터에 직접 전달되는 것을 방지합니다.

- 재설정 및 복구 논리: 장비 결함이 해결되고 부하가 정상 수준으로 돌아오면 전체 기계를 분해할 필요 없이 장치가 신속하게 다시 연결되어 정상 전송 상태로 재설정될 수 있습니다. 이를 통해 유지 관리에 필요한 가동 중지 시간이 크게 줄어듭니다.

핵심 기능 및 조정 기능

- 정확한 토크 설정: 토크 값의 무단계 유연한 조정을 지원하여 장비의 보호 임계값을 정확하게 정의할 수 있습니다. 운영자는 장비의 특정 부하, 전력 출력 및 필요한 안전 수준에 맞게 매개변수를 자유롭게 구성할 수 있습니다.

- 신속한 과부하 대응: 실속, 자재 걸림 또는 과부하와 같은 비정상적인 상황이 발생하는 경우 롤러 유형 토크 제한기가 즉각적인 분리 및 전원 차단 조치를 실행합니다. 매우 민감한 반응으로 충격력을 즉시 차단하여 전체 기계의 중요한 구성 요소를 보호합니다.

- 순수 기계 제어 설계: 이 장치는 완전히 기계적인 구조를 갖추고 있습니다. 여기에는 전자 컨트롤러, 센서 또는 기타 전기 부품이 포함되어 있지 않습니다. 외부 전원 공급 장치나 제어 신호가 필요하지 않으므로 회로 노후화 또는 신호 오작동과 관련된 잠재적인 오류 위험을 근본적으로 제거합니다. 환경 적응성 및 설치 장점

작업장에서 발견되는 복잡한 작동 조건에 최적화된 이 장치는 강력한 간섭 내성과 폭넓은 설치 다양성을 갖추고 있어 다양한 변속기 및 조립 구성과 호환됩니다.

- 혹독한 환경 내성: 간섭에 대한 탁월한 저항력을 보유합니다. 심한 먼지 축적, 오일 오염 또는 지속적인 장비 진동과 같은 조건에서도 안정적인 작동을 유지하므로 모든 유형의 열악한 생산 환경에 적합합니다.

- 콤팩트한 본체 디자인: 전체 구조가 유선형이고 콤팩트하여 기존 마찰식 토크 리미터에 비해 부피가 훨씬 작으므로 과도한 설치 공간을 차지하지 않으며 콤팩트한 자동화 장비 레이아웃에 매우 적합합니다.

- 다양한 조립 호환성: 구조가 매우 다양하여 샤프트 엔드 장착, 플랜지 장착, 체인 또는 벨트 드라이브 등 다양한 표준 변속기 조립 방법을 수용하므로 대부분의 변속기 시스템과 호환됩니다.

성능상의 이점

- 높은 토크 제어 정밀도: 명확하고 정확한 보호 임계값이 특징입니다. 정상 부하에서는 손실이 없고 안정적인 효율로 전력 전송이 이루어집니다. 심각한 과부하 상황에서는 밀리초 내에 전력 전송을 중단하여 안정적이고 신뢰할 수 있는 보호를 보장합니다.

- 내충격성 및 피로 내구성: 잦은 장비 시동 및 정지로 인해 발생하는 교번 하중과 재료 걸림으로 인한 순간 충격 하중을 견딜 수 있습니다. 우수한 내피로성은 롤러형 토크 리미터의 전체 수명을 효과적으로 연장합니다.

- 원활한 무부하 재설정: 과부하 오류가 해결되면 장치는 무부하 조건에서 원활하게 재설정되어 걸림이나 재설정 실패와 같은 문제를 방지하여 생산 라인이 신속하게 작동 리듬을 재개하도록 돕습니다.

응용 분야

- 운반 기계: 다양한 재료 컨베이어, 호이스트 및 공급 장비; 운반 과정 중 자재 축적이나 걸림으로 인해 발생하는 갑작스러운 과부하 문제를 해결하도록 특별히 설계되었습니다.

- 경공업 가공 장비: 포장 기계, 목공 기계, 인쇄 기계; 고주파 시작/정지 및 순간 정지에 대한 민감성을 포함하는 경공업 장비의 일반적인 작동 조건에 이상적으로 적합합니다.

- 화학 및 자동화 장비: 화학 전송 시스템, 자동화된 조립 라인 및 지능형 처리 장비; 연속적이고 중단 없는 작동이 필요한 산업 생산 라인에 연중무휴 과부하 안전 보호 기능을 제공합니다.

FAQ

- Q1: 롤러형 토크 리미터와 마찰형 토크 리미터의 차이점은 무엇입니까?

A1: 롤러 유형 메커니즘은 분리를 위한 정밀한 기계 구조에 의존하여 확실한 결합 전달을 위해 합금강 롤러를 사용합니다. 이는 탁월한 토크 정확성과 뛰어난 반복성을 가져옵니다. 이와 대조적으로 마찰식 메커니즘은 과부하 보호를 위해 마찰판의 미끄러짐에 의존하므로 일반적으로 정확도가 낮고 마모되기 쉽습니다. 따라서 롤러 유형 모델은 자주 끼임이 발생하는 자동화 장비, 고주파 시작-정지 주기 또는 높은 수준의 보호 정밀도가 필요한 응용 분야에 더 적합합니다.

- Q2: 작동을 위해 센서가 필요한가요?

A2: 이 제품은 순전히 기계식 과부하 보호 장치입니다. 센서, 전자 제어 모듈 또는 외부 전원이 필요하지 않습니다. 동력 전달과 과부하 해제를 모두 처리하기 위해 내부 롤러 구조에만 의존합니다. 이 설계는 간섭에 대한 탁월한 저항성을 제공하므로 전자 제어 구성 요소가 적합하지 않은 먼지, 기름 오염 또는 높은 습도와 같은 열악한 작동 환경에 매우 적합합니다.

- Q3: 롤러형 토크 리미터는 어떤 작동 조건에서 권장되지 않습니까?

A3: 장시간 연속 미끄러짐이 발생하는 용도에는 적합하지 않습니다. 장비에 순간적인 힘의 중단이 아닌 과부하 상태에 대한 지속적인 버퍼링이 필요한 경우 대신 마찰식 메커니즘을 선택하는 것이 좋습니다. 롤러 유형 메커니즘은 순간적인 실속, 자재 걸림 또는 갑작스럽고 갑작스러운 과부하 보호 요구 사항과 관련된 시나리오에 가장 적합합니다.

- Q4: 대략적인 사용 수명은 얼마나 되며, 정기적인 유지 관리가 필요한가요?

A4: 합금강 롤러는 마모와 압축에 대한 저항력이 매우 높습니다. 정상적인 작동 조건에서는 서비스 수명이 표준 마찰형 제품의 수명보다 훨씬 더 길어집니다. 일상적인 유지 관리에는 빈번한 윤활이 필요하지 않습니다. 사용자는 표면의 먼지와 기름 잔여물을 주기적으로 청소하고 토크 설정 값을 확인하기만 하면 됩니다. 결과적으로 유지 관리 비용이 매우 낮습니다.
