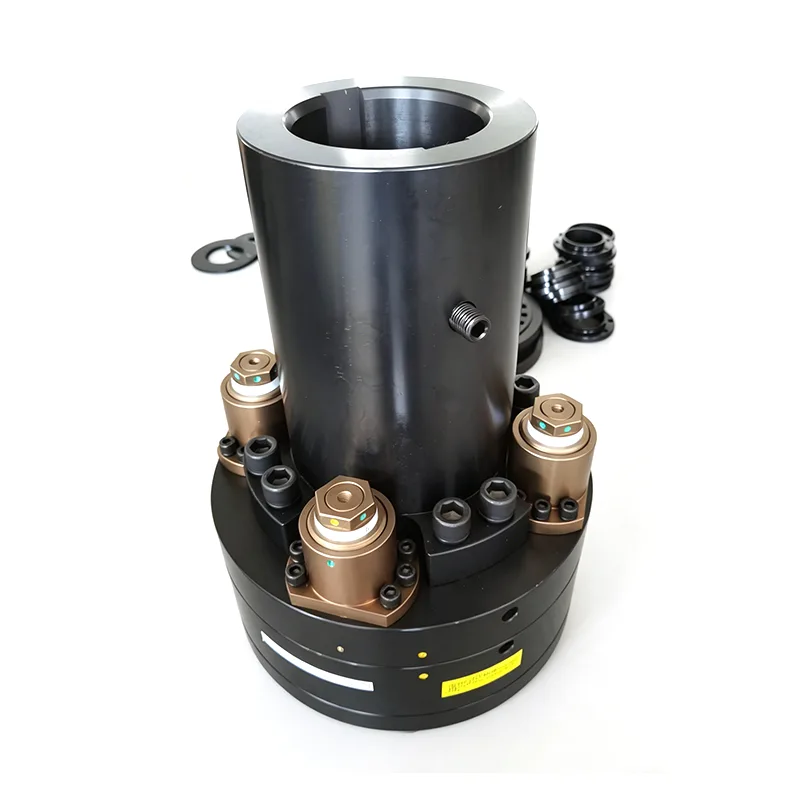

핀형 토크 리미터

핀형 토크 제한기는 견고성이 뛰어난 순수 기계적 과부하 보호 부품으로, 현재 산업용 동력 전달 시스템에서 사용되는 가장 다양한 제한 및 안전 장치 중 하나입니다. 디스크 스프링과 인터로킹 핀을 결합한 구조 설계를 활용하여 백래시가 없는 동력 전달을 실현합니다. 기존의 볼 또는 롤러 유형 제품과 달리 이 설계는 전반적인 전달 강성이 우수하고 충격 하중에 대한 탁월한 저항성을 제공합니다. 장비에 끼임이나 갑작스러운 부하 서지 등의 과부하 조건이 발생하면 내부 핀이 자동으로 분리되어 압력을 완화하고 동력 전달을 즉시 중단하여 변속기 샤프트 파손이나 기어 손상과 같은 심각한 장비 고장을 방지합니다.

비용 및 경제적 관점

1. 전체적인 가격 대비 성능이 높습니다. 핀형 토크 리미터의 핵심 부품은 내구성이 뛰어나고 교체 빈도가 낮아 예비 부품 조달 비용이 절감됩니다.

2. 구조가 간단하여 분해 및 유지보수가 용이합니다. 정교한 전문 장비가 필요하지 않아 유지 관리에 드는 인건비가 절감됩니다.

3. 샤프트 파손, 기어 파손 및 장비 손상을 효과적으로 방지하여 유지 관리 비용과 생산 중단 시간 손실을 크게 줄입니다.

4. 맞춤형 모델 매칭을 위한 완벽한 사양 범위로 과도한 성능 중복으로 인한 불필요한 비용을 방지합니다.

작동 원리

1. 정상적인 동력 전달

골무는 디스크 스프링에 의해 구동 디스크의 위치 지정 홈에 눌러집니다. 구동 및 구동 디스크는 백래시 없이 안정적으로 토크를 전달하기 위해 단단히 고정됩니다.

2.과부하 해제

갑작스러운 부하 서지 또는 실속으로 인해 실제 토크가 사전 설정된 한도를 초과하게 됩니다. 골무가 스프링 압력에 맞서 위로 밀려 올라가 두 개의 디스크가 즉시 분리되고 동력 전달이 차단됩니다.

3. 종료 후 수동 재설정

문제 해결 후 장비 작동이 중지되는 동안 플랜지를 회전시켜 클램핑 위치를 정렬하십시오. 재설정하고 전력 전송을 재개하려면 누릅니다.

전송 적응성

메쉬 구조는 높은 전달 강성을 제공합니다. 시동, 정지, 변속 시 백래시나 진동이 발생하지 않아 안정적이고 균일한 출력을 얻을 수 있습니다. 핀형 토크 리미터는 방향 전환 시 전송 실패 없이 정회전 및 역회전에서 안정적으로 작동하며 정속, 간헐 및 충격 작동 모드를 지원합니다.

조정 및 운영

보정된 조정 구조가 장착되어 있습니다. 너트를 회전하여 디스크 스프링 예압을 선형으로 조정하면 뚜렷한 토크 수준이 표시됩니다. 손쉬운 시운전에는 정교한 도구가 필요하지 않으므로 다양한 부하 보호 요구 사항에 맞게 보호 한계를 현장에서 신속하게 설정할 수 있습니다.

환경 저항

완전 밀봉 구조로 먼지, 습기, 기름이 내부 부품으로 유입되는 것을 차단합니다. 금속 재질로 제작된 핀형 토크 리미터는 극한의 온도와 기계적 진동에 강하여 광산, 화학 공장, 야외 작업장과 같은 열악한 환경에서도 안정적이고 오래 지속되는 작동을 보장합니다.

FAQ

1. Q: 핀형 ​​토크 리미터의 기본 작동 원리는 무엇입니까?

A: 정상 작동 중에 디스크 스프링은 핀을 구동 플레이트의 위치 지정 홈에 단단히 밀어 넣습니다. 구동 플레이트와 피동 플레이트가 긴밀하게 접촉되어 안정적이고 백래시 없는 토크 전달을 보장합니다. 부하가 급증하거나 장비가 막히면(실제 토크가 사전 설정된 한계를 초과하게 되면) 핀이 스프링 압력을 극복하고 분리됩니다. 이로 인해 구동 플레이트와 피동 플레이트가 급격히 분리되어 동력 전달이 차단됩니다. 결함이 해결되면 장비를 중지하고 플랜지를 맞물림 슬롯에 정렬하고 압력을 가하여 핀을 재설정함으로써 장치를 재설정하여 정상적인 전송을 재개할 수 있습니다.

2. 질문: 제품이 작동 중 변속기 백래시나 진동 문제를 나타내나요?

A: 핀형 토크 제한기는 전체적으로 높은 변속기 강성을 제공하는 정밀 메시 구조를 특징으로 합니다. 장비 시동, 정지 또는 속도 변경 중에 전송 백래시 없이 작동합니다. 이 장치는 눈에 띄는 진동 없이 원활하게 작동하여 균일하고 안정적인 전력 출력을 제공함으로써 변속기 시스템의 지속적이고 안정적인 작동을 보장합니다.

3. Q: 정회전과 역회전을 전환해야 하는 장비에 본 제품을 효과적으로 사용할 수 있나요?

A: 이 핀형 토크 제한기는 양방향 작동(정방향 및 역방향 모두)을 지원합니다. 방향을 전환할 때 전송 실패나 전파 방해 문제가 발생하지 않습니다. 또한, 정속 연속 운전, 간헐 운전, 충격 부하를 수반하는 용도 등 광범위한 운전 모드와 호환되므로 광범위한 작업 조건에 적합합니다.

4. Q: 먼지, 습기, 기름 오염 등의 열악한 환경에서도 본 제품을 사용할 수 있나요?

A: 이 제품은 먼지, 습기, 기름 오염 물질이 내부 부품에 침투하여 영향을 미치지 않도록 설계된 완전 밀봉 구조를 갖추고 있습니다. 전체가 금속 재료로 제작된 이 장치는 극한의 온도와 기계적 진동에 강하므로 광산, 화학 공장, 야외 작업장 등 복잡한 산업 환경에서 장기간 안정적으로 작동할 수 있습니다.

5. Q: 어떤 정기 유지관리가 필요한데, 전체적인 유지관리 과정이 어려운가요?

A: 구조가 단순하여 분해, 조립이 용이한 제품입니다. 일상적인 유지 관리 절차는 간단하며 복잡한 작업이나 전문 도구가 필요하지 않습니다. 완전히 밀봉된 보호 설계 덕분에 내부 구성 요소는 외부 오염 물질로부터 잘 보호됩니다. 결과적으로 정상적인 작동 조건에서는 유지 관리 요구 사항이 최소화되어 장기적으로 전체 작동 및 유지 관리 비용이 낮아집니다.

6. Q: 이 제품과 함께 사용하기에 가장 적합한 전송 장비 유형은 무엇입니까?

A: 높은 전송 강성, 충격 저항, 우수한 밀봉 및 보호 기능 덕분에 핀형 토크 제한기는 광산, 화학 및 실외 환경에서 작동하는 다양한 유형의 전송 장비에 매우 적합합니다. 특히 잦은 방향 전환, 간헐적인 작동 또는 일시적인 충격 하중을 견딜 수 있는 능력이 필요한 기계류는 물론 먼지, 기름 오염 또는 습도가 높은 현장 환경에 위치한 장비에 이상적입니다.
