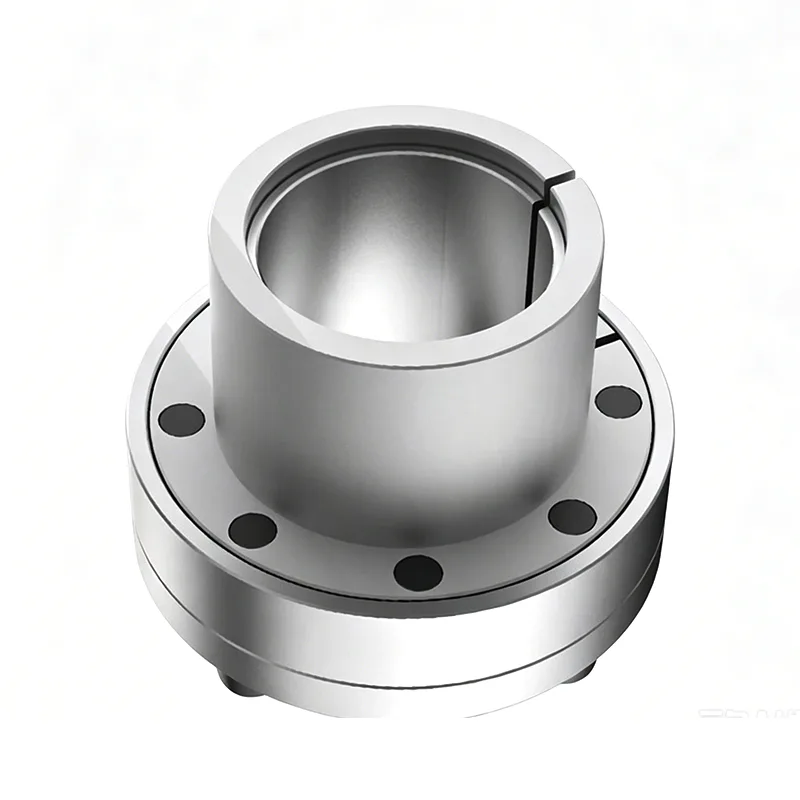

Locking Assembly란 무엇이며 주요 특징은 무엇입니까?

그만큼잠금 어셈블리샤프트와 허브를 위한 키가 없는 마찰 기반 클램핑 연결 구성요소입니다. 샤프트와 허브 사이에 설치되며 원추형 표면과 볼트를 사용하여 반경 방향 압력을 생성하여 원활한 고 토크 전달이 가능합니다.

작동 원리

원추형 표면과 고강도 볼트를 갖춘 내부/외부 링으로 구성됩니다.

볼트를 조입니다 → 원추형 표면이 축 방향으로 움직입니다. → 내부 링이 샤프트를 고정하고 외부 링이 허브를 누릅니다.

큰 마찰을 통해 토크, 축력을 전달하고 굽힘 모멘트도 견딜 수 있습니다.

주요특징(Core) 백래시 제로

서보 및 정밀 변속기에 적합한 정밀한 위치 지정으로 완벽하게 매끄럽게 작동합니다.

높은 토크

유사한 키 연결은 샤프트의 강도를 약화시키지 않으면서 30% - 50% 더 많은 하중을 견딜 수 있습니다.

열쇠가 없는

응력 집중이 없고 키 홈 마모가 없으며 샤프트와 허브가 손상되지 않습니다.

자기중심화

자동 센터링, 우수한 동축성, 설치 난이도 감소.

간편한 설치/제거

가열/냉각이 필요하지 않습니다. 볼트는 쉽게 분해 및 재조립이 가능하며 재사용이 가능합니다.

공차 보상

샤프트와 구멍 사이의 작은 치수 편차를 보완하고 가공 정확도 요구 사항을 줄입니다.

피로 방지, 입자 마모 방지

접촉면적이 크고 느슨해지지 않으며 정역회전 및 충격하중에 적합합니다.

일반적인 응용 분야

기어, 스프로킷, 풀리, 플라이휠, 커플링 및 샤프트 연결.

서보 모터, 감속기, 공작기계, 자동화 장비(고정밀/간격 없음).

컨베이어, 팬, 펌프, 인쇄/포장 기계(무거운 부하, 빈번한 시동 정지).

교체: 플랫 키, 스플라인 키, 핫 마운팅, 고정 나사 등과 같은 기존 방법

슈링크 디스크와의 차이점

잠금 어셈블리: 작은 반경 크기와 콤팩트한 구조로 허브 내부에 설치되어 중간에서 높은 토크를 제공합니다.

쉬링크 디스크: 허브 외부에 부착되어 더 큰 토크를 제공하고 더 큰 설치 공간이 필요하므로 중장비에 적합합니다.
