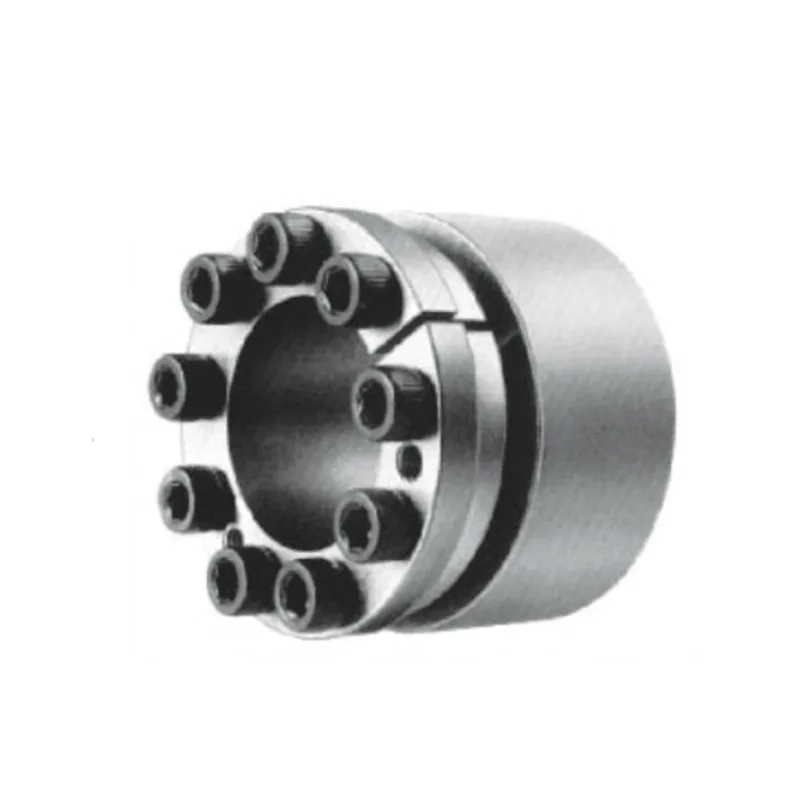

Z4 유형 잠금 어셈블리

Z4형 잠금 어셈블리는 대구경, 고강도 커플링 부품으로서 기존의 중소 규모 잠금 어셈블리와 차별화됩니다. 이는 초고 토크 전달의 어려움, 잠금 불안정성, 기존 키 연결의 손상 가능성 등 대형 산업 장비와 관련된 중요한 산업 문제를 해결하기 위해 특별히 설계되었습니다. 정밀 열처리 공정과 결합된 넓고 두꺼워진 통합 구조를 활용하여 어셈블리는 높은 하중 지지력, 호스트 장비의 기본 구조 보호 및 비용 효과적인 유지 관리 사이에서 최적의 균형을 유지합니다. 결과적으로, 이는 새로운 중공업 기계의 초기 설치와 노후 장비의 개조 및 업그레이드 모두에 필수적이고 필수적인 키리스 연결 구성 요소 역할을 합니다.

핵심 구조적 장점

1. 대구경, 두꺼운 통합 구조: 단일 통합 장치로 확대되고 넓어지고 두꺼워지는 업계 최고의 설계를 채택한 이 어셈블리는 내부 및 외부 직경 모두에 대해 충분한 재료 여유를 제공합니다. 이는 기존의 소형 잠금 어셈블리에서 일반적으로 사용되는 얇은 벽 구조와는 확연히 다릅니다. 전체 구조는 뛰어난 강성을 보이며 원추형 표면의 접촉 면적은 크게 확장되었습니다. 이는 매우 높은 토크를 전달하기 위한 견고한 구조적 기반을 제공하여 어셈블리가 대규모 기계의 고강도 요구 사항을 충족하도록 구조적으로 최적화되도록 보장합니다.

2. 균일한 양방향 잠금(축방향 및 방사형): 압축 시 제품은 안정적이고 강력한 방사형 클램핑력과 함께 균일한 축방향 잠금력을 생성하여 "데드 존"(무부하 영역)이 없는 힘 분포를 보장합니다. 이는 국부적인 과압축이나 불균등한 풀림과 같은 문제를 제거하여 어셈블리가 장기간에 걸쳐 대규모 기계의 엄청난 정적 및 동적 충격 하중 특성을 견딜 수 있도록 해줍니다. 이는 하루 24시간 운영되는 고강도 연속 생산 환경에 완벽하게 적합합니다.

3. 직렬 스태킹을 통한 용량 확장: 단일 장치가 표준 고토크 전송 요구 사항을 충족하기에 충분하지만 Z4 유형 잠금 어셈블리는 극한의 초고토크 작동 조건을 처리하기 위해 여러 장치를 직렬로 스태킹할 수 있도록 지원합니다. 이를 통해 전체 하중 지지 천장을 유연하게 확장할 수 있어 다양한 유형의 중공업 기계의 다양하고 전문적인 변속기 요구 사항을 효과적으로 충족할 수 있습니다.

열쇠가 없는 연결 디자인

- 원래 샤프트 강도를 유지합니다. 샤프트 파손 및 변형 제거: 기존의 키 연결에는 샤프트에 밀링 슬롯이나 드릴링 구멍이 필요합니다. 이 프로세스는 본질적으로 샤프트의 구조적 무결성을 약화시키고 응력 집중 지점을 생성합니다. Z4형 잠금 어셈블리의 무키 설계는 이러한 침입적인 수정을 우회하여 샤프트의 원래 구조적 강도를 보존하고 샤프트 파손이나 변형의 위험을 완전히 제거합니다. Z4 유형 잠금 어셈블리는 순수 키리스 장착 방법을 사용하므로 샤프트 또는 허브 구성 요소에 대한 2차 가공이 필요하지 않습니다. 이는 장비 베이스의 원래 구조적 무결성을 완전히 보존함으로써 고부하 작동 조건에서 샤프트 파손이나 변형과 같은 문제를 근본적으로 방지합니다.

- 키홈 마모를 제거하고 변속기 풀림/미끄러짐 방지: 토크 전달은 테이퍼형 표면 사이의 긴밀한 마찰 접촉에 의존합니다. 마모되는 키 홈이 없고 끼워 맞춤 간격이 없기 때문에 장시간의 고부하 작동 중에도 조립품은 느슨한 연결, 변속기 미끄러짐 또는 전력 저하와 같은 결함이 발생하지 않습니다. 이를 통해 장비 작동 안정성이 크게 향상되고 갑작스럽고 예상치 못한 가동 중단 시간이 발생할 위험이 줄어듭니다.

- 신규 및 기존 장비를 위한 다목적 개조: 장비의 주요 구조 본체를 수정할 필요가 없는 이 어셈블리는 새로운 중장비 기계의 표준 구성 요소 또는 노후되고 고장난 키 연결 시스템을 직접 교체하는 역할을 합니다. 이를 통해 장비 전송 시스템을 신속하게 업그레이드할 수 있어 개조 비용이 저렴하고 즉각적인 운영상의 이점을 얻을 수 있습니다.

제조 및 품질의 장점

1. 정밀 가공된 고경도 합금강:

엄선된 고강도 합금강으로 제조되고 정밀 CNC 가공을 통해 성형된 이 구성 요소는 높은 재료 밀도와 압축 및 비틀림 응력에 대한 탁월한 저항성을 갖추고 있습니다. 표준 탄소강 잠금 어셈블리와 비교하여 이 설계는 무거운 하중 하에서 피로 저항이 크게 향상되어 초고하중 조건에서 장기간 작동하는 데 이상적으로 적합합니다.

2. 강화된 종합 성능을 위한 템퍼링 및 담금질:

전문적인 템퍼링과 담금질을 포함하는 이중 열처리 공정을 거쳐 제품은 높은 경도와 높은 인성 사이에서 최적의 균형을 달성합니다. 취성 파괴에 굴복하지 않고 무거운 하중 하에서 변형에 저항합니다. 내부 금속 조직 구조는 안정적으로 유지되어 장기간의 교번 하중 조건에서도 피로 손상에 대한 높은 저항성을 보장합니다.

3. 전문적인 부식 방지 및 녹슬지 않는 표면 처리:

향상된 녹 및 내부식성을 위한 고급 표면 처리 기능을 갖춘 이 어셈블리는 오일, 습기 및 먼지로부터 다기능 보호 기능을 제공합니다. 중공업 작업장, 옥외 설치, 먼지가 많거나 습한 환경 등 복잡하고 열악한 환경에서도 안정적으로 작동하여 제품의 서비스 수명을 효과적으로 연장합니다.

조립 및 유지관리의 장점

가열이나 특수 공구가 필요하지 않음: 신속한 조립 및 배치

Z4형 잠금 어셈블리에는 가열, 압입 또는 특수 공구 장비가 필요하지 않습니다. 고정 볼트를 조이기만 하면 잠금 및 정확한 위치 지정이 가능합니다. 이 조립 공정은 간단하면서도 매우 효율적이어서 장비 조립에 필요한 전체 시간을 크게 줄여줍니다.

높은 공차로 무한 조정 가능한 위치 지정

필요에 따라 설치 위치를 미세하게 조정할 수 있어 장비의 사소한 조립 편차를 수용할 수 있습니다. 이를 통해 현장 정렬 및 시운전이 단순화되고 분해 및 재조립이 쉬워져 향후 장비 유지 관리 및 구성 요소 교체 시 시간과 노력이 절약됩니다.

간소화된 처리 및 생산 비용 절감

키홈 밀링이나 샤프트 및 허브의 구멍 드릴링과 같은 2차 가공 작업을 완전히 제거하여 부품 제조 프로세스를 단순화합니다. 이는 장비의 전체 ​​생산 및 조립주기를 단축시켜 기업의 소모품 및 인건비 가공 비용을 직접적으로 절감합니다.

실용적인 가치

1. 이중 시나리오 적응성, 높은 유연성: 새로운 대규모 산업 기계의 표준 원래 장비 설치와 노후화된 장비의 전송 시스템의 구조적 개조에도 동일하게 적합합니다. 중장비의 높은 토크 전송 연결과 관련된 문제를 완벽하게 해결하여 다양한 시나리오에 걸쳐 무한한 적용 가능성을 제공합니다.

2. 포괄적인 사양, 쉬운 선택 및 재고: 제품 라인은 표준 모델을 지속적으로 재고로 유지하면서 완벽한 사양 범위를 갖추고 있습니다. 이를 통해 조달 및 선택 프로세스가 단순화되고, 편리한 대량 재고 확보가 용이하며, 새로운 장비 통합, 프로젝트 유지 관리 및 대량 교체에 대한 조달 요구에 신속하게 대응할 수 있습니다.

3. 장기적 경제성, 높은 비용 효율성: 일단 조립되면 낮은 고장률, 최소한의 유지 관리 비용 및 연장된 교체 주기로 장기적으로 안정적인 작동을 보장합니다. 기존의 키 연결 및 표준 수축 디스크에 비해 총 소유 비용이 훨씬 낮으므로 대규모의 중장비 장비에 적합한 경제적인 액세서리입니다.

FAQ

- Q1: Z4형 잠금 어셈블리와 Z1/Z2/Z3 시리즈 슈링크 디스크의 핵심 차이점은 무엇입니까?

A1: Z1 및 Z2 시리즈는 중소 토크 용도로 설계된 표준 범용 모델이며, Z3 시리즈는 표준 중부하 작업용 모델입니다. 이에 비해 Type Z4는 대구경 및 초고토크 적용 분야 전용으로 설계된 특수 헤비듀티 모델입니다. 이는 대형 변속기 샤프트 및 견고한 휠/디스크 어셈블리와 인터페이스하도록 특별히 설계된 두껍고 넓어진 일체형 구조를 특징으로 합니다. 하중 지지력과 구조적 강도가 다른 모델보다 훨씬 뛰어나 대규모 중공업 기계의 까다로운 작동 조건에 이상적인 솔루션입니다.

- Q2: 대규모 장비가 장시간 동안 무거운 하중을 받고 지속적으로 작동하는 경우 Z4 슈링크 디스크가 미끄러지거나 풀릴 위험이 있습니까?

A2: Z4는 매우 넓은 테이퍼형 접촉 면적과 균일한 반경 방향 클램핑력을 특징으로 합니다. 열처리된 강화 구조와 결합되어 충격과 피로에 대한 탁월한 저항성을 나타냅니다. 키가 없는 마찰 기반 전송 메커니즘을 활용하여 백래시가 발생하지 않도록 보장합니다. 장시간, 고강도 연속 작동 또는 변동하는 부하 조건에서도 미끄러지거나 풀리지 않고 안전하게 잠긴 상태를 유지합니다.

- Q3: Z4형 잠금 어셈블리를 사용하면 기업의 생산 비용 절감에 어떻게 도움이 됩니까?

A3: 샤프트 및 허브의 키 홈 밀링 및 구멍 드릴링과 관련된 2차 가공 비용을 완전히 제거하여 가공 작업에 대한 인건비 및 소모품 비용을 절약합니다. 또한 축 파손, 키 마모, 변속기 풀림 등의 고장을 방지해 장비 다운타임으로 인한 손실을 최소화하고 부품 교체 빈도를 줄여준다. 이로 인해 전반적인 장기 유지 관리 및 운영 비용이 크게 절감됩니다.

- Q4: Z4 잠금 어셈블리는 노후화된 대규모 산업용 장비의 개조에 적합한가요?

A4: Z4 유형 잠금 어셈블리는 장비의 주요 구조를 수정할 필요가 없는 높은 다양성과 조정 가능한 설치를 제공합니다. 노후된 키 연결이나 고장난 표준 잠금 어셈블리를 직접 대체할 수 있어 대규모 기계의 전송 시스템을 신속하게 업그레이드할 수 있습니다. 이는 짧은 개조 일정을 보장하고 안정적이고 신뢰할 수 있는 성능을 제공합니다.
