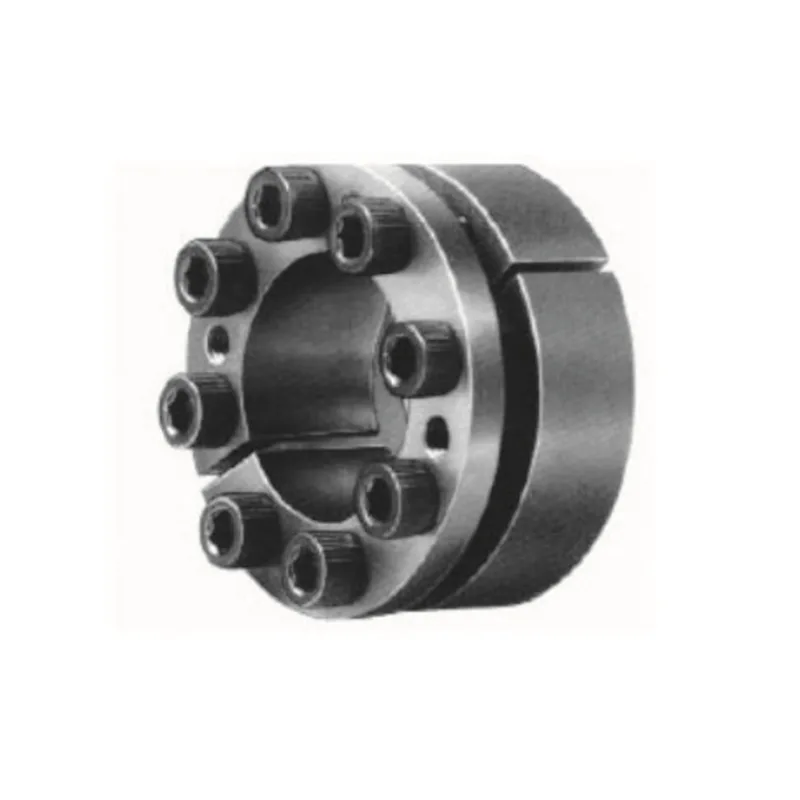

Z6형 잠금 어셈블리

Shanghai Jiteng Machinery Technology Co., Ltd.에서 제조한 Type Z6 잠금 어셈블리는 초대형 대형 잠금 커플 링 슬리브입니다. 특대형 외경과 두꺼워진 구조를 채택하여 전체적인 기계적 강도가 뛰어나고 클램핑력이 매우 강력하여 궁극의 높은 토크를 견딜 수 있습니다. 초대형 중장비 장비의 고하중 변속기 작업 조건에 매우 적합하며, 샤프트 직경이 크고 하중이 매우 높은 변속기 시나리오를 위한 고급 코어 연결 부품 역할을 합니다.

문의 보내기

제품 설명

Jiteng은 중국의 Type Z6 잠금 어셈블리 전문 제조업체 및 공급업체입니다. 우리는 강화된 강도를 위해 깊은 열처리를 거쳐 두꺼워지고 넓어지고 일체형으로 단조된 합금 구조를 활용하여 뛰어난 내하중 성능과 환경 간섭에 대한 저항성을 부여합니다. 키가 없고 열이 발생하지 않는 설치 설계를 특징으로 하는 이 어셈블리는 다중 장치 직렬 연결을 통해 용량 확장을 지원하고 장기간에 걸쳐 막대한 충격 하중을 견딜 수 있습니다.

Type Z6 Locking Assembly

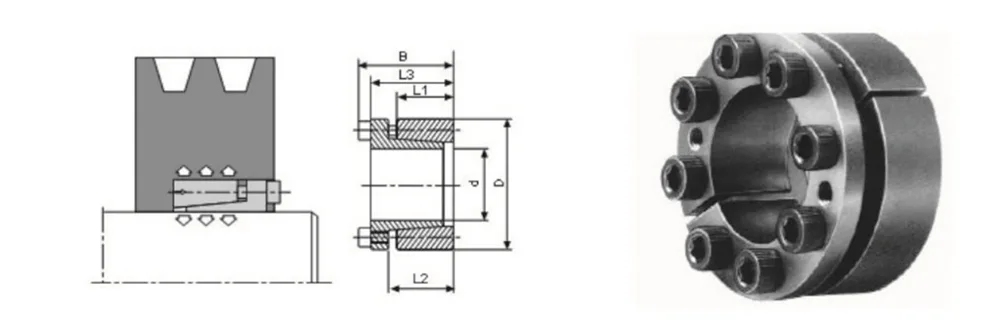

Z6 유형 잠금 어셈블리의 기본 치수 및 매개변수

치수					공연		압력		클램핑 나사 DIN 912-12.9
d×D [mm]	L3 [mm]	L2 [mm]	L1 [mm]	B [mm]	후지산 [Nm]	피트 [N]	비밀번호 [N/mm²]	PN [N/mm²]	수량	유형	양
d×D [mm]	L3 [mm]	L2 [mm]	L1 [mm]	B [mm]	후지산 [Nm]	피트 [N]	비밀번호 [N/mm²]	PN [N/mm²]	수량	유형	[Nm]
20x47 22x47 24x50	17 17 17	22 22 22	28 28 28	34 34 34	380 410 450	38000 38000 38000	295 270 245	125 125 120	5 5 5	M6x20 M6x20 M6x20	14 14 14
25x50 28x55 30x55	17 17 17	22 22 22	28 28 28	34 34 34	570 630 660	45600 45600 45600	285 255 235	140 130 130	6 6 6	M6x20 M6x20 M6x20	14 14 14
32.60 35x60 38x.65	17 17 17	22 22 22	28 28 28	34 34 34	970 1060 1150	60500 60500 60500	295 270 250	155 155 145	8 8 8	M6x20 M6x20 M6x20	14 14 14
40x65 42x75 45x75	17 20 20	22 25 25	28 33 33	34 41 41	1210 2050 2200	60500 98000 98000	235 300 290	145 170 170	8 7 7	M6x20 M8x25 M8x25	14 35 35
48x80 50x80 55.85	20 20 20	25 25 25	33 33 33	41 41 41	2350 2450 3080	98000 98000 112000	270 260 270	160 160 175	7 7 8	M8x25 M8x25 M8x25	35 35 35
60x90 65x95 70x110	20 20 24	25 25 30	33 33 40	41 41 50	3360 4090 6300	112000 126000 179000	245 255 280	165 175 180	8 9 8	M8x25 M8x25 M10x30	35 35 70
75x115 80x120 85x125	24 24 24	30 30 30	40 40 40	50 50 50	6700 7150 8500	179000 179000 200000	260 250 260	170 170 180	8 8 9	M10x30 M10x30 M10x30	70 70 70
90x130 95x135 100x145	24 24 26	30 30 32	40 40 44	50 50 56	9100 10600 13400	200000 224000 268000	250 260 270	170 180 190	9 10 8	M10x30 M10x30 M12x30	70 70 125
110x155 120x165 130x180	26 26 34	32 32 40	44 44 54	56 56 64	14600 17900 26000	268000 298000 400000	240 250 240	180 180 170	8 9 12	M12x30 M12x30 M12x30	125 125 125
140x190 150x200 160x210	34 34 34	40 40 40	54 54 54	68 68 68	27000 33000 38000	384000 440000 479000	210 230 230	150 170 170	9 10 11	M14x45 M14x45 M14x45	190 190 190
170x225 180x235 190x250 200x260	44 44 44 44	50 50 50 50	64 64 64 64	78 78 78 78	45000 47000 62900 66000	530000 530000 660000 660000	180 170 210 190	130 130 150 150	12 12 15 15	M14x45 M14x45 M14x45 M14x45	190 190 190 190

핵심 제품 특징

1. 두꺼워지고 넓어지고 일체형으로 단조된 구조

Z6형 잠금 어셈블리는 엄선된 고품질 고강도 합금강 원료를 활용하여 매우 두껍고 넓은 일체형 단조 공정을 통해 형성됩니다. 원추형 접촉 영역이 크게 확장되어 균일한 축 방향 힘 분포를 보장하는 동시에 시간이 지나도 일관되게 강하고 안정적으로 유지되는 방사형 클램핑력을 제공합니다. 장기간에 걸쳐 막대한 정적, 동적 및 교번 충격 하중을 견딜 수 있으므로 광업, 야금, 항만 작업과 같은 극한의 고강도 작업 환경에 이상적으로 적합합니다.

2. 열쇠가 없고 구멍이 없는 조립

설치 및 작동 중에 샤프트 또는 허브 구성 요소에 키 홈을 가공하거나 구멍을 배치할 필요가 없으므로 공작물의 원래 기계적 강도가 완전히 보존됩니다. 이는 샤프트 파손, 샤프트 뒤틀림, 느슨한 연결 및 전송 오류와 같은 일반적인 오류 모드를 근본적으로 제거하여 장비 전송을 보다 원활하게 하고 작동 안전성을 크게 향상시킵니다.

3. 무열 설치; 정밀한 툴링이 필요하지 않습니다.

설치에는 가열(수축 피팅) 공정이나 고정밀 특수 공구가 필요하지 않습니다. 볼트를 조이기만 하면 어셈블리를 신속하게 제자리에 고정할 수 있으므로 설치 위치를 자유롭게 조정할 수 있습니다. 장기간 작동 후에도 분해가 문제 없이 유지되어 걸림이나 걸림과 같은 문제를 피할 수 있습니다. 또한 이 설계는 여러 장치를 직렬로 사용할 수 있도록 지원하여 단일 구성 요소의 토크 제한을 극복하여 대규모 장비의 초고 토크 전달 요구 사항을 충족합니다.

4. 심열처리 공정

심층 템퍼링 및 담금질 열처리 공정을 통해 제품은 높은 경도, 우수한 인성, 우수한 압축 및 변형 저항을 달성합니다. 표면은 다층 방청 및 부식 방지 처리가 되어 있어 마모, 극한 온도(고온 및 저온 모두), 산, 알칼리 및 오일 오염에 대한 탁월한 저항성을 제공합니다. 이를 통해 어셈블리는 다양한 가혹한 작동 조건의 부식 효과를 견딜 수 있어 장기적이고 안정적인 서비스 성능을 보장합니다.

성능상의 이점

1. 매우 높은 구조적 강성

Z6형 잠금 어셈블리의 전체 구조는 매우 높은 강성을 갖고 있어 높은 최대 하중 지지력과 탁월한 진동 저항을 제공합니다. 잦은 시동 정지, 갑작스러운 부하 변동 또는 최대 용량에서의 장기간 연속 작동과 같은 가혹한 작동 조건에 처해 있는 경우에도 어셈블리는 정밀한 동축 정렬과 일관되게 안정적인 전송 정확도를 유지하며 정렬 불량, 풀림 또는 미끄러짐과 관련된 문제가 없습니다.

2. 효과적인 진동 감쇠 및 소음 감소

작동 진동을 효과적으로 줄이고 변속기 소음을 억제하여 샤프트, 허브, 베어링과 같은 변속기 구성 요소의 기계적 마모를 최소화합니다. 이는 부품 성능 저하 속도를 크게 늦추고 장비의 전체 서비스 수명을 연장합니다.

3. 향상된 전송 효율성

안정적이고 백래시가 없는 마찰 기반 변속기 구조를 특징으로 하는 이 어셈블리는 동력 손실을 최소화하면서 기계의 전반적인 변속기 효율을 효과적으로 향상시킵니다. 이를 통해 장비 고장률이 크게 감소하고 유지 관리로 인한 가동 중지 빈도가 현저히 감소하여 기업이 전반적인 생산 및 운영 효율성을 지속적으로 향상시키는 데 도움이 됩니다.

유지 관리 권장 사항

1. 정기적인 볼트 조임 및 검사: 빈번한 시동 정지 또는 심한 충격 부하와 관련된 작동 조건의 경우 잠금 볼트의 조임 상태를 정기적으로 검사하는 것이 좋습니다. 장기간 진동하면 약간의 헐거움이 발생할 수 있습니다. 적시에 다시 조이면 변속기 정렬 불량과 고르지 않은 하중 분포를 방지하여 무거운 하중에서 미끄러짐 문제를 방지할 수 있습니다.

2. 표면 청소 및 부식 검사: Z6형 잠금 어셈블리 표면에 쌓인 먼지, 그리스, 산/알칼리 잔류물을 주기적으로 제거하고 표면의 부식 방지 코팅 상태를 검사합니다. 높은 습도, 산성/알칼리성 물질 또는 오일 오염으로 특징지어지는 열악한 환경에서는 손상된 보호 층을 즉시 수리하여 국부적인 부식으로 인해 어셈블리의 구조적 무결성이 손상되지 않도록 방지하십시오.

3. 직렬 구성에 대한 전문 검사: 여러 잠금 어셈블리가 직렬로 사용되는 응용 분야에서는 각 개별 잠금 세트의 접촉 및 하중 지지 상태를 정기적으로 검사하는 것이 중요합니다. 이를 통해 하중이 모든 세트에 고르게 분산되어 단일 장치의 과부하로 인한 피로 손상을 방지하고 초고토크 하중을 처리할 수 있는 어셈블리의 전체 용량을 보호합니다.

4. 장기 작동을 위한 변형 검사: 최대 용량으로 지속적으로 작동하는 장비의 경우 동축 정렬 및 잠금 견고성을 주기적으로 모니터링하여 압력으로 인한 변형이나 피로 관련 위험과 같은 잠재적인 문제를 검사합니다. 갑작스러운 변속기 고장을 방지하고 예상치 못한 장비 가동 중단 시간을 방지하려면 피로 수명 주기가 끝난 구성품을 즉시 교체하십시오.
