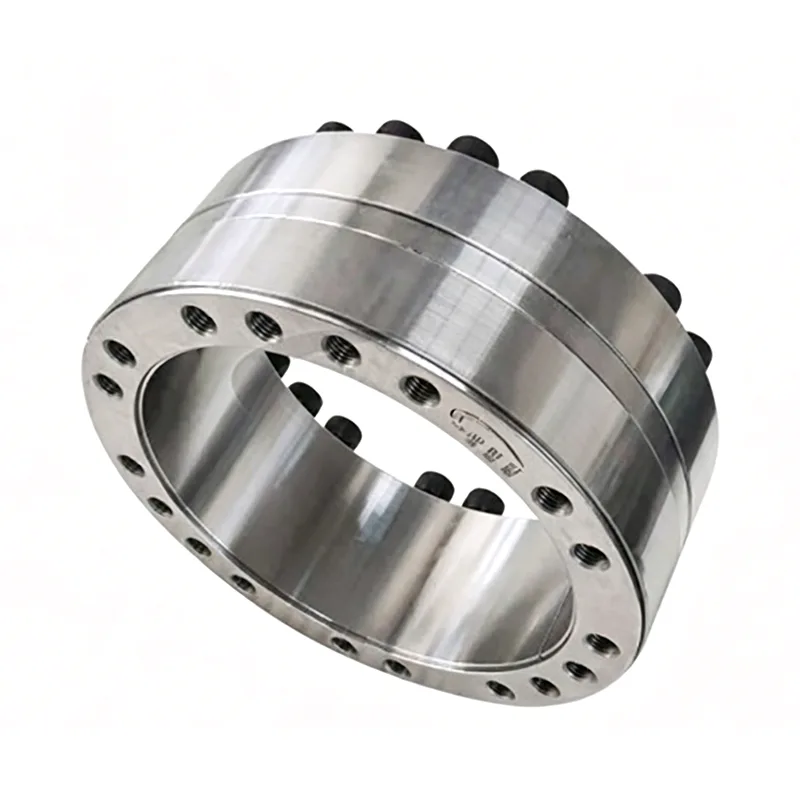

Z5 유형 잠금 어셈블리

Z5형 잠금 어셈블리는 대구경 샤프트를 갖춘 중장비용으로 설계된 특수 연결 부품입니다. 열 피팅이나 전문 도구가 필요하지 않은 복잡한 조립 절차가 필요 없으며 설치 장벽이 매우 낮습니다. 다양한 토크 요구 사항을 수용하기 위해 여러 장치의 직렬 연결을 지원하고, 신규 및 기존 중공업 기계와 모두 호환되며, 수입 부품을 직접 대체하는 역할을 하며, 극한의 작동 조건을 견딜 수 있도록 설계되어 장비 전송 시스템에 대한 비용 효율적인 업그레이드를 촉진합니다.

1. Z5 유형 잠금 어셈블리는 샤프트와 샤프트에 장착된 구성 요소 사이의 연결에 사용되어 토크, 축력 또는 두 가지의 결합 하중을 전달합니다.

2. 잠금 어셈블리와 결합된 샤프트의 공차 영역은 h8이고 보어의 공차 영역은 H8입니다.

표시 예:

내부 직경 d=300mm, 외부 직경 D=375mm인 Z5 잠금 어셈블리 유형:

잠금 어셈블리: Z5-300×375

GB 5867-86

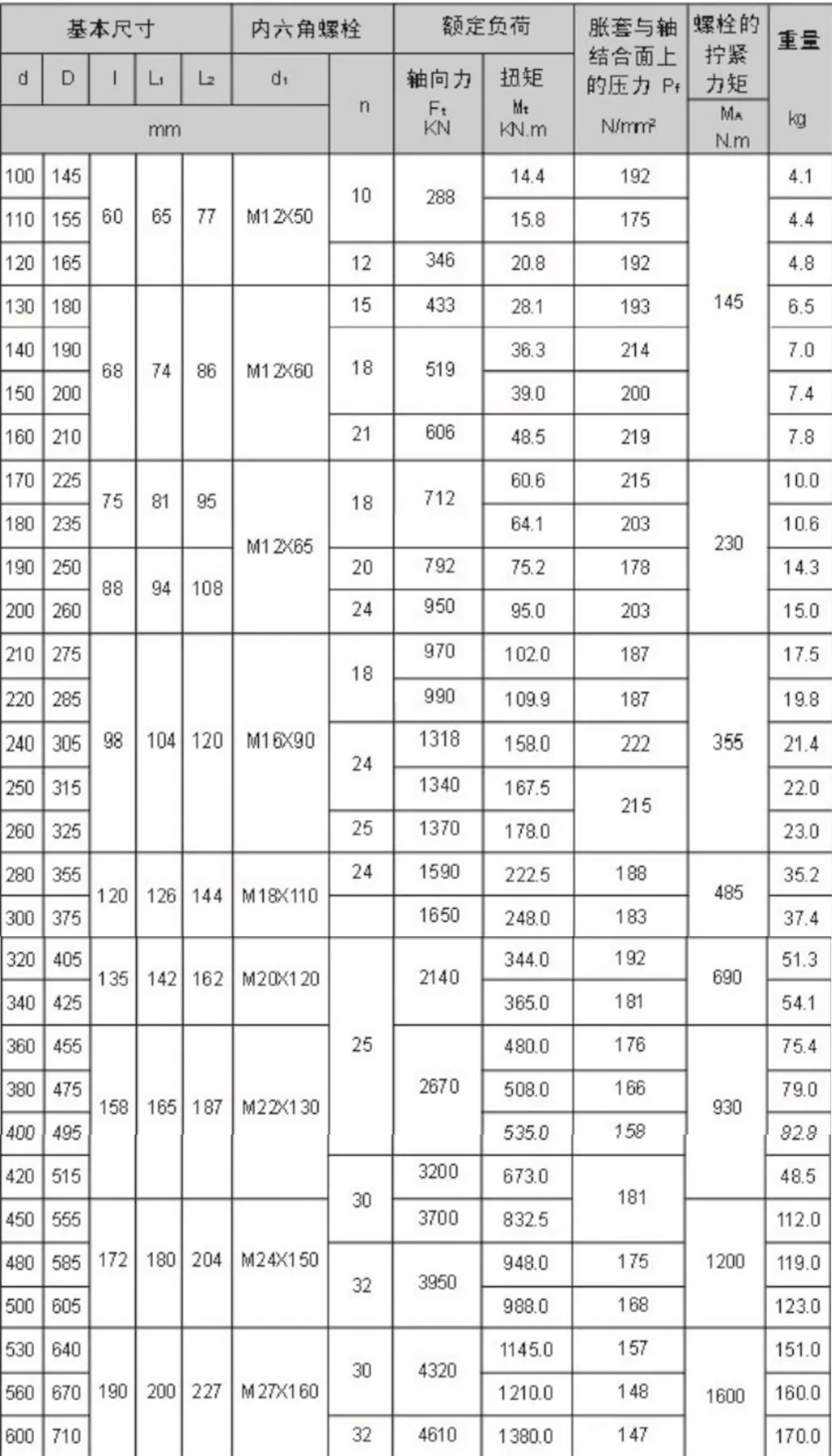

Z5 유형 잠금 어셈블리의 기본 치수 및 매개변수(GB 5867-86)

설치 및 적용 장점

Z5형 잠금 어셈블리는 대규모 중공업 기계의 현장 설치, 시운전 및 유지 관리와 관련된 일반적인 문제점을 해결하도록 특별히 최적화되었습니다. 전체 운영 작업 흐름을 간소화하고, 현장 시공의 어려움을 줄이고, 인건비를 낮추며, 다양한 작업 현장에서 직면하는 다양하고 가변적인 설치 조건에 원활하게 적응합니다.

1. 단순화된 조립 공정, 제로 기술 장벽: 이 제품은 기존의 견고한 연결 부품에서 일반적으로 발생하는 복잡한 조립 절차를 완전히 제거합니다. 고온 열 피팅 프로세스나 맞춤형 특수 툴링이 필요하지 않습니다. 잠금 및 고정은 표준 패스너만 사용하여 수행할 수 있습니다. 현장 설치에는 기술적 장벽이 없으므로 사전 기술 지식이 없는 작업자도 조립 작업을 효율적으로 완료할 수 있으므로 광범위한 건설 현장 시나리오에 적합합니다.

2. 정밀한 축 미세 조정, 높은 정렬 효율성: 조립 중에 제품을 사용하면 축 위치를 자유롭고 정밀하게 미세 조정할 수 있습니다. 장비의 축 중심 정렬과 정밀 교정 수행이 간단하고 신속하게 이루어집니다. 이는 대규모 기계의 어려운 정렬 및 지루한 교정과 관련된 문제를 효과적으로 해결하여 전체 기계의 전체 설치 및 시운전 주기를 크게 단축합니다.

3. 원활하고 걸림 없는 분해, 가동 중지 시간 손실 감소: 후속 정기 유지 관리, 구성 요소 교체 또는 운영 업그레이드 중에 제품을 쉽게 풀고 제거할 수 있습니다. 이 프로세스에서는 끼임이나 정지 오류가 전혀 발생하지 않으므로 서비스에 필요한 장비 가동 중지 시간이 대폭 줄어들고 생산 라인의 지속적이고 안정적인 운영이 보장됩니다.

4. 모듈식 직렬 연결, 유연한 부하 적응성: 시스템은 여러 유형 Z5 잠금 어셈블리의 유연한 조합 및 직렬 연결을 지원합니다. 이를 통해 사용자는 장비의 실제 작동 토크 요구 사항에 따라 전체 하중 지지 용량을 동적으로 조정할 수 있습니다. 이를 통해 사양이 다른 구성 요소를 교체할 필요 없이 다양한 부하 조건에 적응할 수 있으므로 현장 시운전과 관련된 복잡성과 인건비가 크게 줄어듭니다.

장비 호환성 성능

대구경 샤프트와 관련된 중부하 작업용으로 특별히 설계된 특수 연결 부품인 Z5형 잠금 어셈블리는 탁월한 장비 호환성을 자랑합니다. 이는 새로운 기계로의 통합, 레거시 장비의 개조, 수입 부품의 직접 교체를 포함하여 전체 응용 분야 시나리오를 포괄하며 중공업에서 직면하는 가장 극한의 작동 조건을 견딜 수 있도록 설계되었습니다.

1. 수입 부품의 원활한 교체; 비용 절감을 위한 현지 생산: 광범위한 대규모의 견고한 호스트 기계와 호환되는 이러한 구성 요소는 높은 호환성을 제공하고 수많은 고급 수입 잠금 어셈블리를 직접 대체하는 역할을 합니다. 전송 성능과 잠금 정밀도는 수입 제품에 필적하므로 사용자는 훨씬 낮은 조달 비용으로 동일한 작업 결과를 얻을 수 있습니다.

2. 장비 성능 향상을 위한 비파괴 개조: 노후화된 중공업 기계의 전송 시스템을 업그레이드하기 위해 설계된 이러한 구성 요소는 장비의 주요 구조 본체를 수정할 필요가 없습니다. 직접 교체 및 설치는 변속기 안정성을 효과적으로 향상시키고 장비의 전체 ​​하중 지지 용량을 증가시킵니다. 이는 단순성, 낮은 투자 비용 및 놀라운 성능 향상이 특징인 개조 프로세스입니다.

3. 단순화된 새로운 기계 설계; 가속화된 R&D 주기: 새로운 중공업 기계에 통합되면 이러한 구성 요소를 사용하여 변속기 시스템 레이아웃을 간소화하고 중복된 구조 요소를 제거할 수 있습니다. 이는 전체 기계에 대한 전반적인 R&D, 구조 최적화 및 대량 생산 주기를 효과적으로 단축하여 장비 제조업체가 신제품을 시장에 출시하는 효율성을 향상시킵니다.

4. 극한 조건에 대한 적응성; 향상된 장비 품질: 복잡하고 극한의 다양한 산업 운영 환경을 견딜 수 있는 이러한 구성 요소는 대규모 기계의 고토크 전송 연결을 업그레이드하기 위한 원스톱 솔루션을 제공합니다. 이는 장비의 전반적인 작동 정밀도, 안정성 및 포괄적인 품질을 효과적으로 향상시켜 장기적인 성능과 내구성을 강화합니다.
