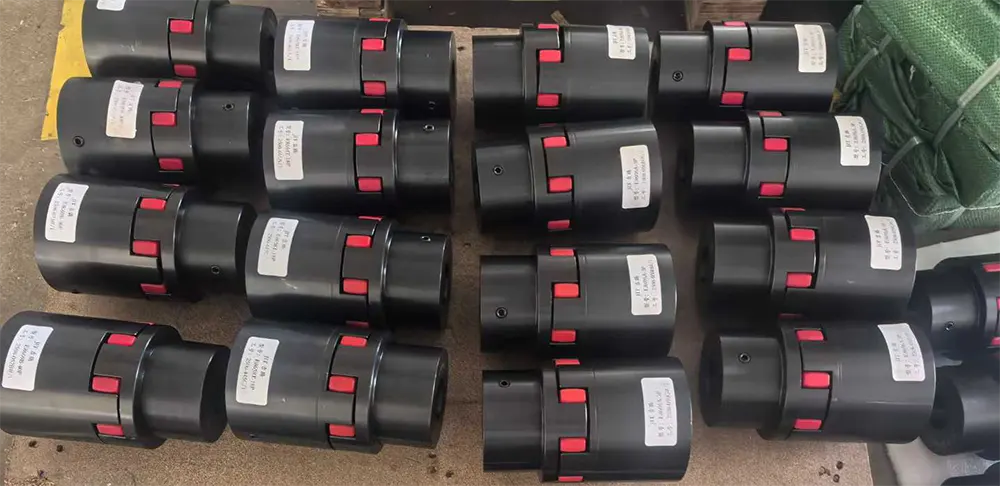

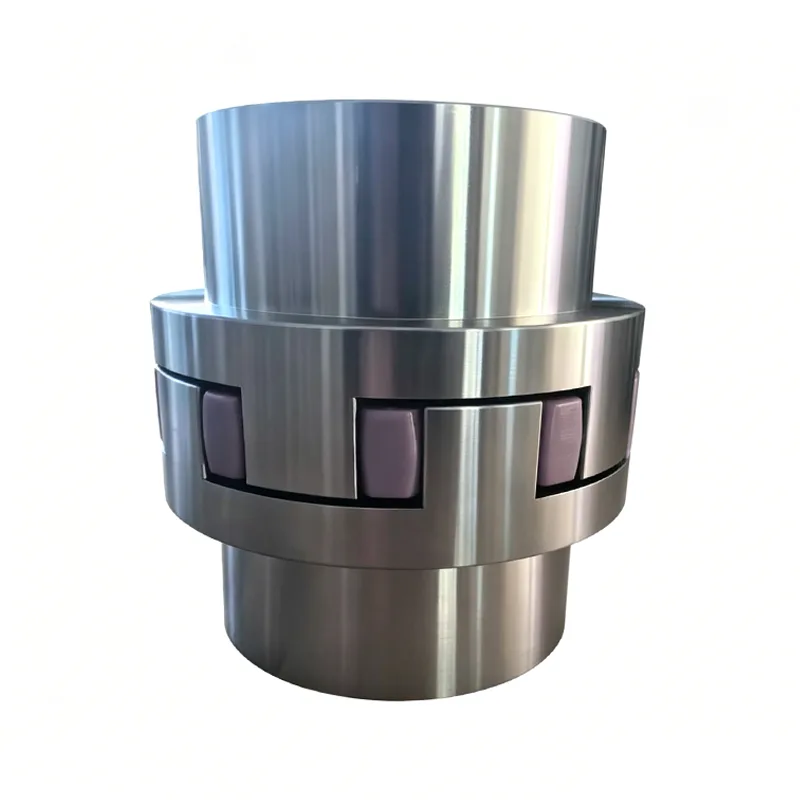

스타형 탄성 커플링

스타형 탄성 커플링은 산업용 기계 변속기 분야에서 널리 사용되는 클로형 탄성 완충 커플링입니다. 견고한 변속기 부품과 달리 유연한 완충, 소음 감소, 진동 흡수에 중점을 두고 보호 장비의 핵심 기능을 담당합니다.

다중 경도 탄성체의 장점을 옵션으로 활용하고, 다양한 재질의 하우징과 다양한 설치 및 잠금 방법을 활용하여 일반 작업 조건, 경부하 충격, 먼지가 많고 습한 환경에 적응할 수 있으며 수입 ROTEX 시리즈 커플링을 완전히 대체할 수 있습니다. 이는 대다수의 일반 기계, 엔지니어링, 야금 및 화학 장비와 호환되며 매우 강력한 다양성과 적응성을 갖추고 있습니다.

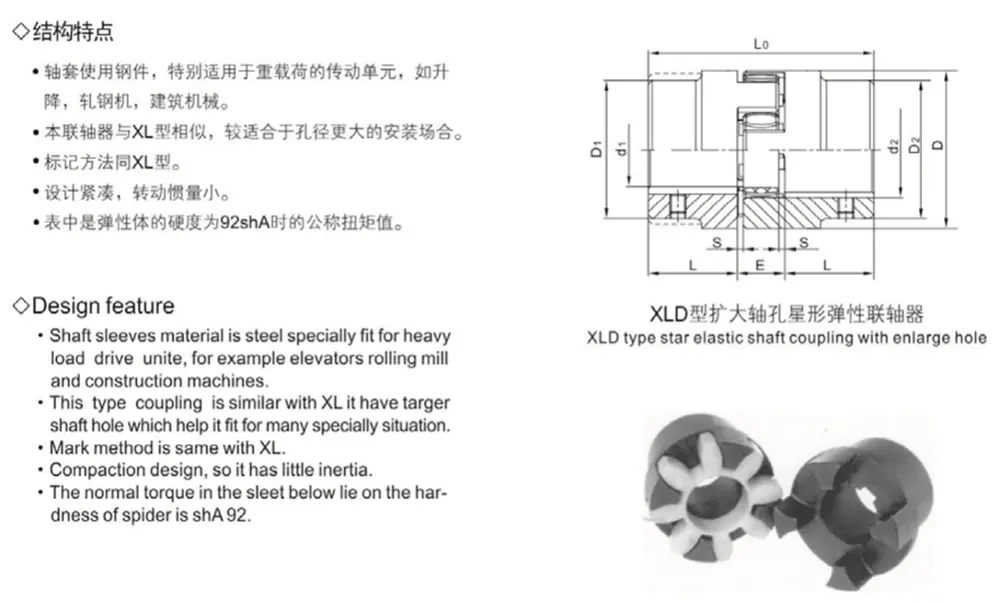

구조적 구성 및 디자인 특징

이 스타형 탄성 커플링은 유럽식 곡선형 클로 구조 디자인을 채택했습니다. 전체적인 조합은 과학적으로 합리적이고 구조적 안정성이 강하며 장기간 연속 작동에 적합합니다.

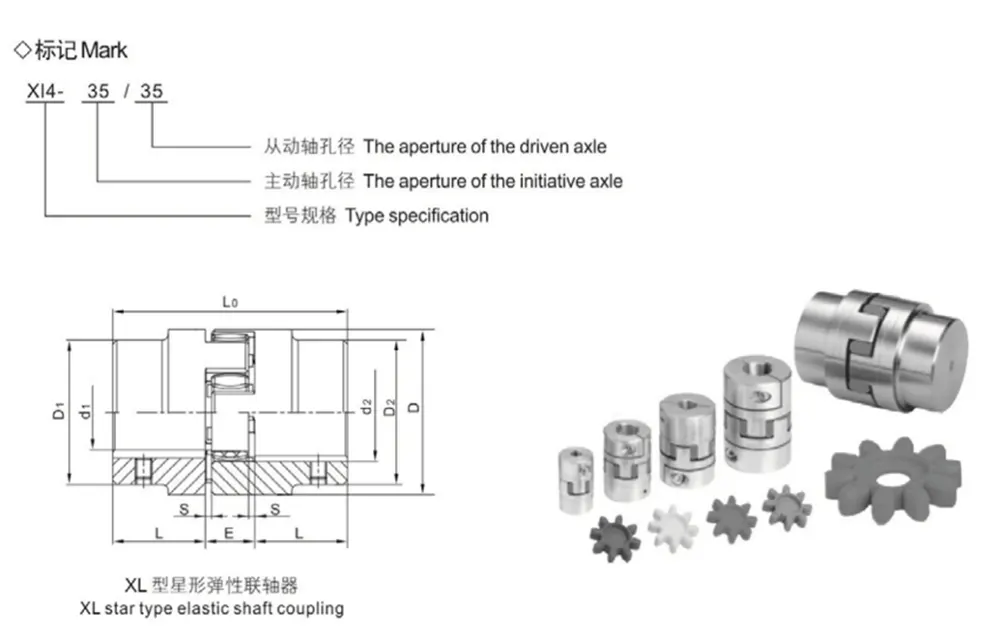

1. 전체 조립구조

제품은 2개의 반결합 유닛과 중간의 별 모양 탄성 완충 패드로 구성됩니다. 중복되거나 복잡한 액세서리가 없습니다. 액세서리의 분해, 유지 관리 및 교체에는 전문적인 도구가 필요하지 않습니다. 일일 유지 관리가 간단하고 편리합니다.

2. 유럽풍 곡선형 클로 디자인

발톱의 곡면 디자인을 갖춘 유럽 표준 발톱 구조를 채택합니다. 탄성 패드 홈의 접촉 면적이 더 커서 인벌류트 치면의 표면 압력을 효과적으로 감소시킵니다. 고하중 조건에서도 치면 변형, 마모, 찌그러짐 등의 문제가 발생하지 않습니다.

3. 안전실패설계

안전 리미트 구조를 갖추고 있습니다. 탄성체가 장기간 마모되더라도 커플링 본체는 안정적으로 동력을 전달할 수 있으며 장비 정지나 샤프트 시스템 손상을 직접적으로 일으키지 않아 장비 작동의 안전을 보장합니다.

소재 구성 및 다중 사양 선택 장점

스타형 탄성 커플링은 다양한 재료와 경도 조합을 지원합니다. 고객의 하중, 속도, 작업 조건에 따라 모델을 정확하게 일치시킬 수 있어 단일 사양이 모든 작업 조건에 적합하다는 단점을 제거합니다.

1. 다양한 쉘 재료 옵션

커플 링의 본체는 경하 중, 중하중, 중하중 및 경량 장비와 같은 다양한 사용 요구 사항에 적합한 분말 합금 주철, 일반 주철, 연성 철, 강철, 알루미늄 합금 등으로 만들 수 있습니다.

2. 다중 경도 폴리우레탄 엘라스토머

중간 탄성 패드는 고품질 폴리우레탄 소재를 사용하여 80A, 92A, 98A, 64D의 네 가지 경도 옵션을 제공합니다. 다양한 토크 매개변수에 대응하는 92A는 산업 표준 유형으로 대부분의 일상적인 작업 조건의 요구 사항을 충족합니다.

3. 사양을 구별하기 위한 색상

다양한 경도의 엘라스토머는 차별화된 색상을 사용하여 구별되므로 고객이 사양을 신속하게 식별하고 혼합 설치 및 모델 불일치를 방지하여 현장 관리 및 예비 부품 교체를 용이하게 합니다.

작동 성능 및 환경 적응성

스타형 탄성 커플링은 뛰어난 환경 내성과 작동 성능을 자랑하며 복잡한 실외 및 작업장의 열악한 조건에 적응할 수 있습니다. 안정성은 일반 단순 커플링보다 훨씬 뛰어납니다.

1. 넓은 온도에서 안정적인 작동

적용 가능한 작동 온도 범위는 -20℃ ~ 80℃입니다. 저온에서도 갈라지거나 고온에서도 부드러워지지 않아 사계절 내내 안정적으로 사용 가능합니다.

2. 포괄적인 보호 성능

기름, 먼지, 모래, 습기에 대한 저항력이 뛰어납니다. 습기가 많고 먼지가 많으며 기름기가 약간 있는 작업장 조건에서도 노화나 고장 없이 지속적으로 작동할 수 있습니다.

3. 고품질의 충격흡수 및 완충효과

폴리우레탄 엘라스토머의 유연한 완충 특성을 활용하여 장비 시동, 정지, 부하 변동으로 인해 발생하는 진동과 충격을 효과적으로 흡수하여 장비 소음을 줄이고 모터와 메인 샤프트를 보호합니다.

설치 형태 및 적응 방법

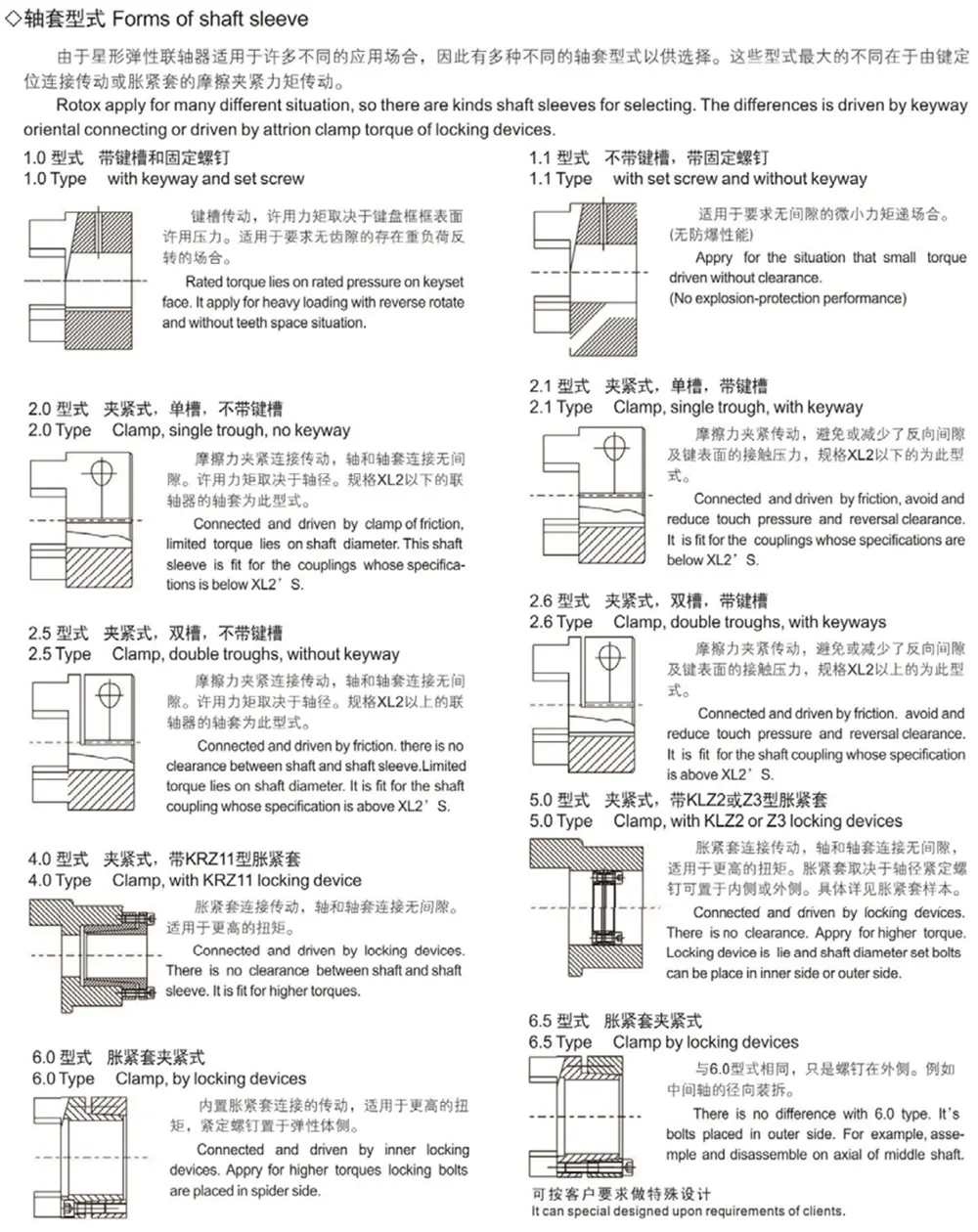

1. 다양한 잠금 방식

플랫 키 연결, 스플라인 연결, 단일 슬롯 잠금, 원추형 마찰 잠금 등 다양한 잠금 형태를 지원합니다. 다양한 샤프트 직경과 변속기 설치 요구 사항에 적합하여 미끄러짐 없이 단단히 고정됩니다.

2. 다양한 구조 스타일

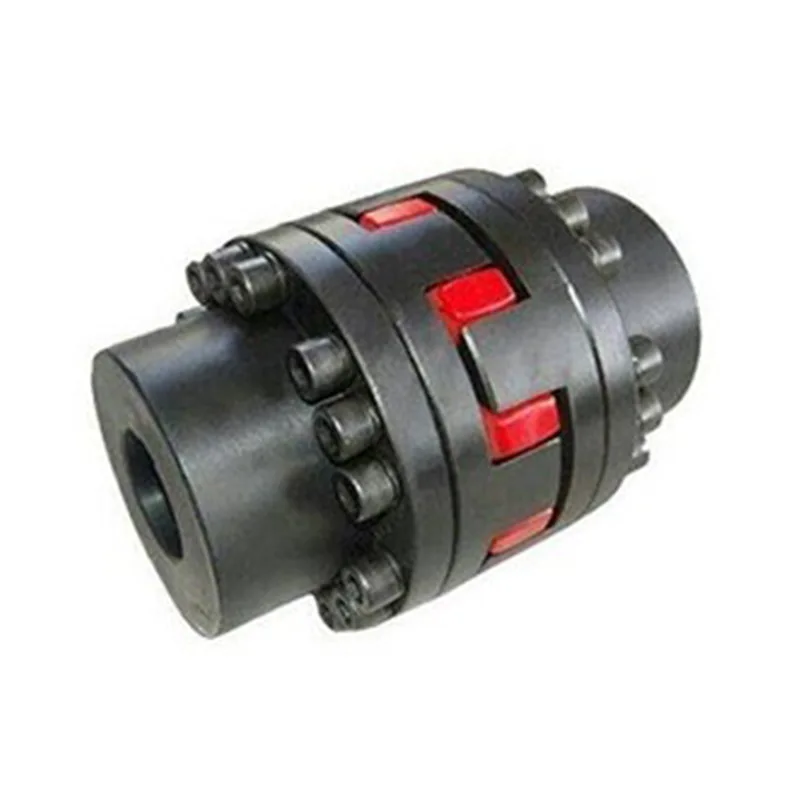

확장 중간 유형, 축소 중간 유형, 표준 축소 유형, 플랜지 유형 등이 포함됩니다. 장비 시나리오의 다양한 설치 간격 및 설치 위치에 맞게 조정할 수 있습니다.

3. 수입모델 대체 가능

매개변수, 치수 및 성능은 독일 ROTEX 커플링과 완벽하게 일치할 수 있습니다. 수입 제품을 직접 대체할 수 있어 장비 부품 조달 비용을 대폭 절감할 수 있습니다.

산업 시나리오

1. 일반 기계장비

축 연결 및 버퍼링 전달을 위한 다양한 기존 전달 장치 및 범용 동력 전달 장치.

2. 엔지니어링 및 유압기계

실외 및 중부하 변동이 심한 작업 조건에 적합한 수자원 보존 엔지니어링 장비 및 건설 기계용 동력 전달 시스템입니다.

3. 야금, 광업 및 화학 기계

스타형 탄성 커플링은 야금, 광산 및 화학 장비에 적용할 수 있으며 먼지, 오일 오염 및 약간의 부식과 같은 복잡한 작업 환경을 견딜 수 있습니다.
