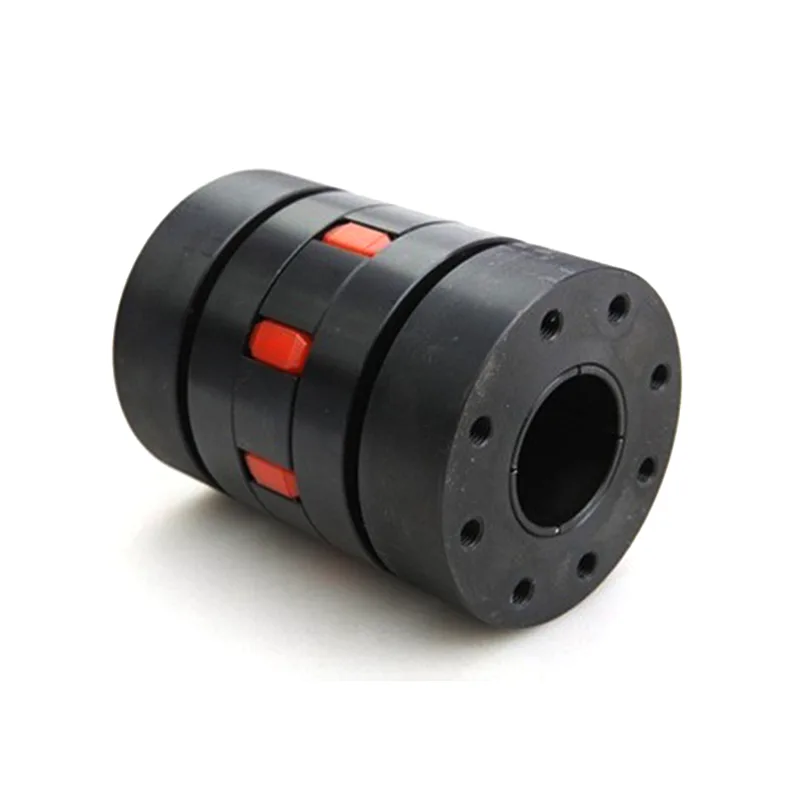

조 탄성 커플링

일반적으로 자두형 탄성 커플링이라고도 하는 Jaw 탄성 커플링은 산업용 동력 전달에서 널리 사용되는 유연한 댐핑 부품으로, 다양한 중저전력 샤프트 구동 시스템에 걸쳐 광범위하게 적용됩니다.

조 탄성 커플링과 기존 리지드 커플링 비교

기존의 고정식 커플링과 달리 Jaw 탄성 커플링은 중앙의 자두 모양 탄성 요소를 활용하여 두 개의 커플링 반쪽(각각 돌출된 "조" 기능)을 유연하게 연결합니다. 이 설계를 통해 커플링은 연결된 장비 간의 상대적인 샤프트 정렬 불량을 자동으로 보상하는 동시에 작동 진동을 효과적으로 감쇠할 수 있습니다.

구조적 단순성, 윤활 요구 사항 없음, 유지 관리 용이성 및 높은 내하중 용량을 포함한 포괄적인 장점 덕분에 잦은 시작-정지 및 빠른 정방향-역방향 전환과 관련된 응용 분야에서 선호되는 구성 요소가 되었습니다.

그러나 제품에는 특정 작동 제한 사항이 있습니다. 일반적으로 축 공간이 심각하게 제한된 중부하 작업이나 특수 시나리오에는 적합하지 않습니다. 최적의 호환성과 안정적인 성능을 보장하려면 구매자는 실제 장비 작동 조건에 따라 특정 모델을 선택하는 것이 좋습니다.

구조적 구성

Jaw Elastic Coupling은 능률적이고 과학적으로 설계된 디자인을 특징으로 합니다. 최소한의 구성 요소와 간단한 조립 논리로 매우 실용적이고 가볍고 유연한 변속기 구성 요소입니다.

1. 주요 조립 구조:

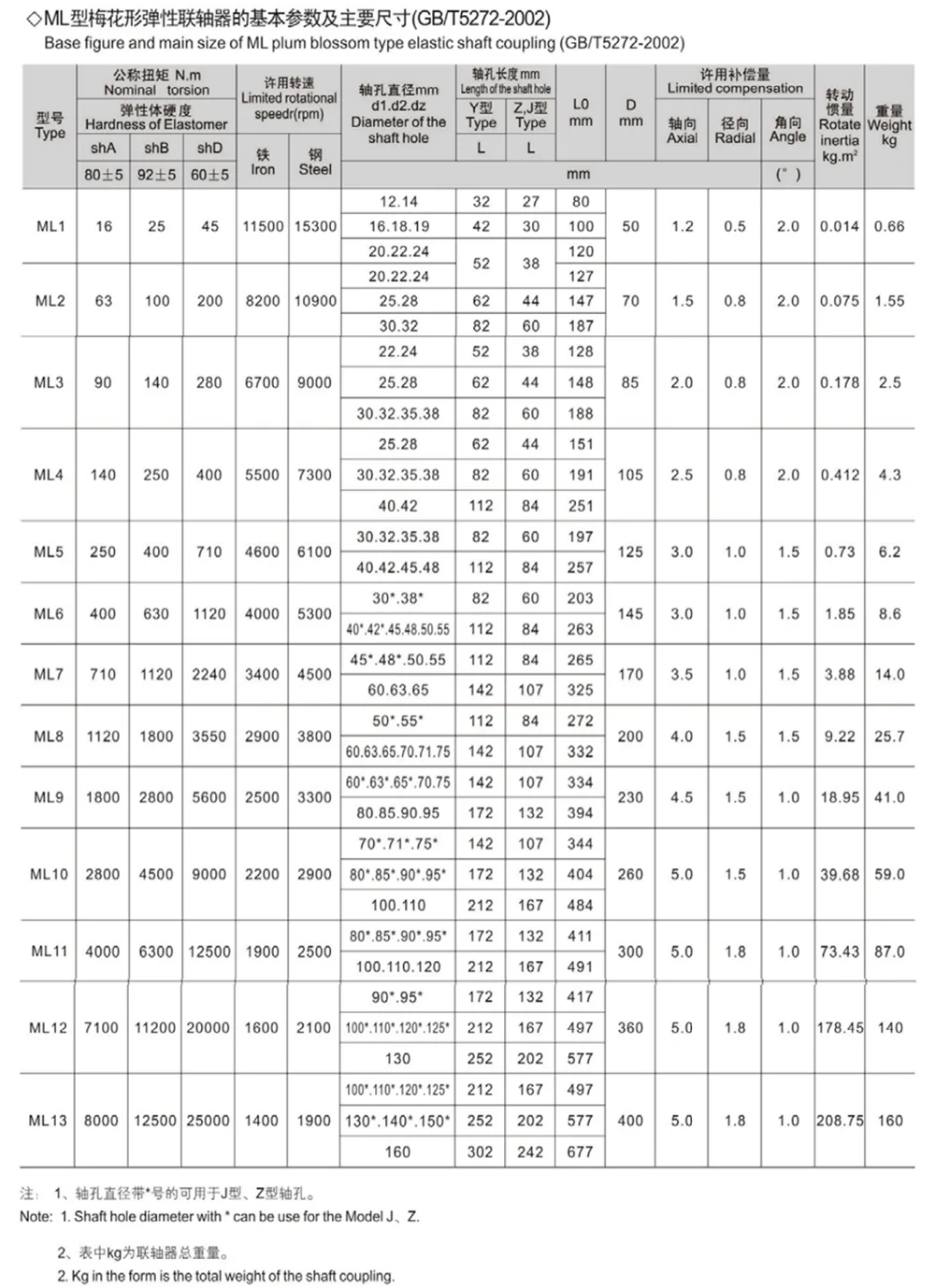

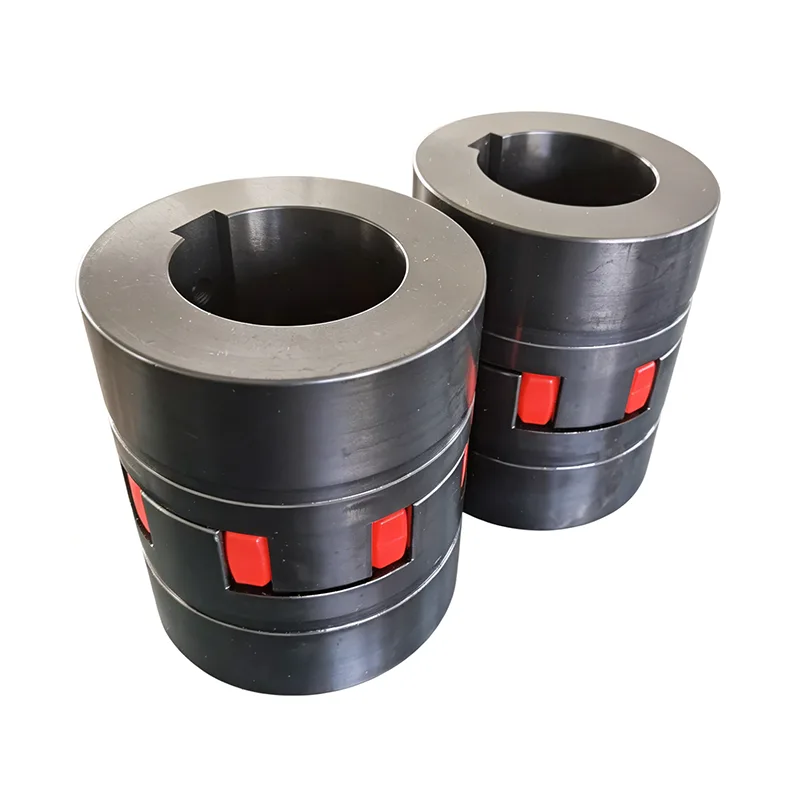

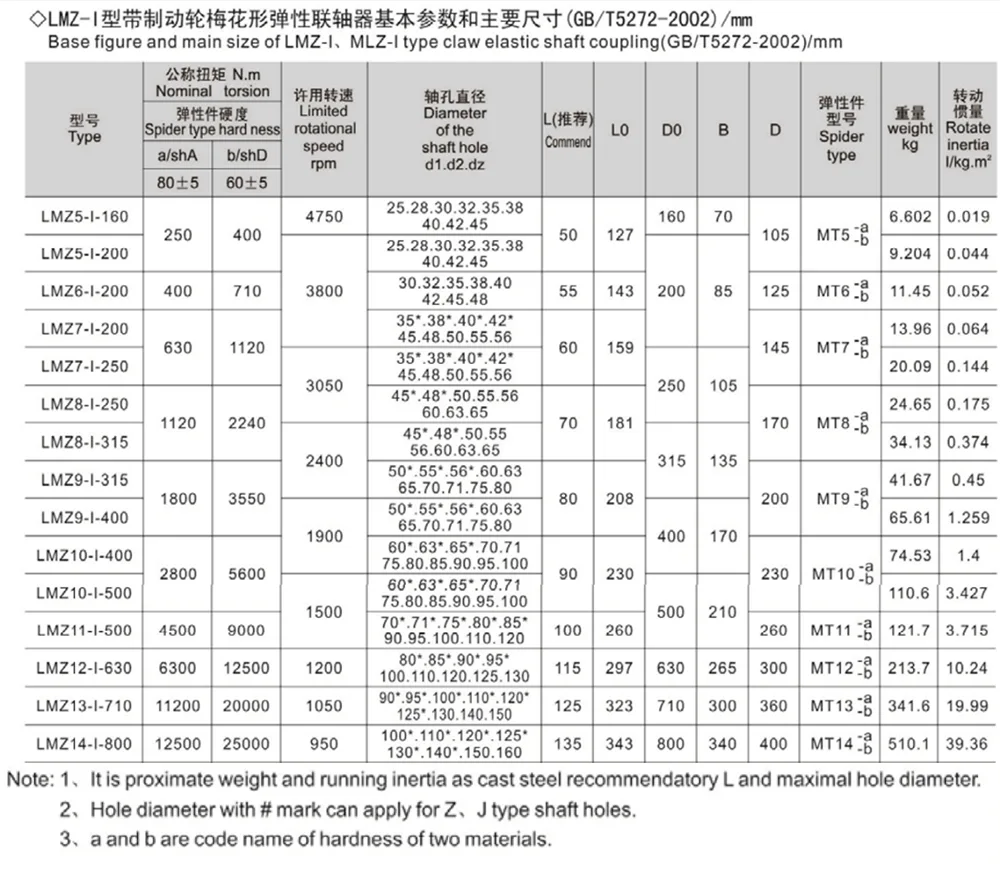

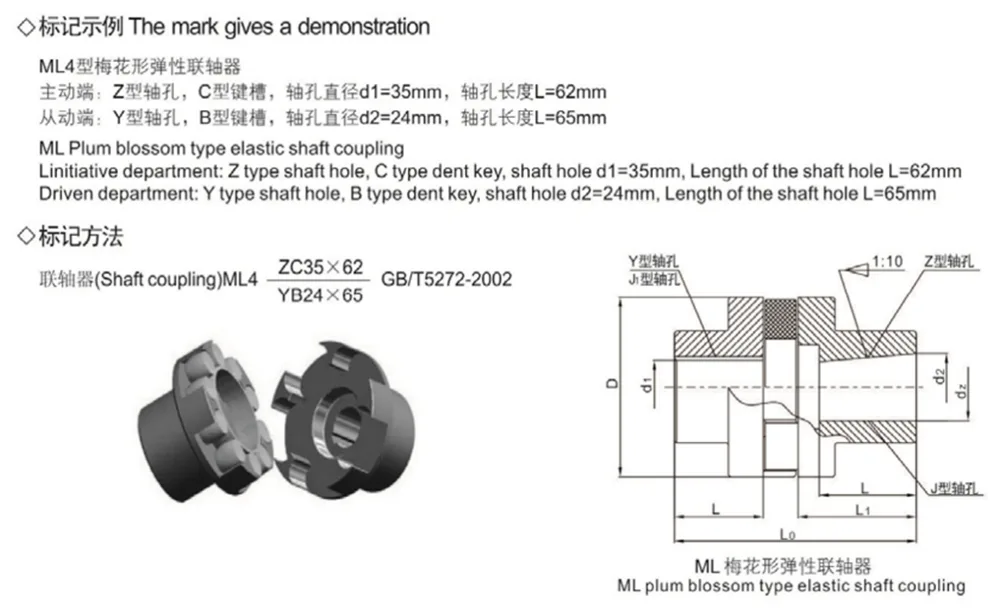

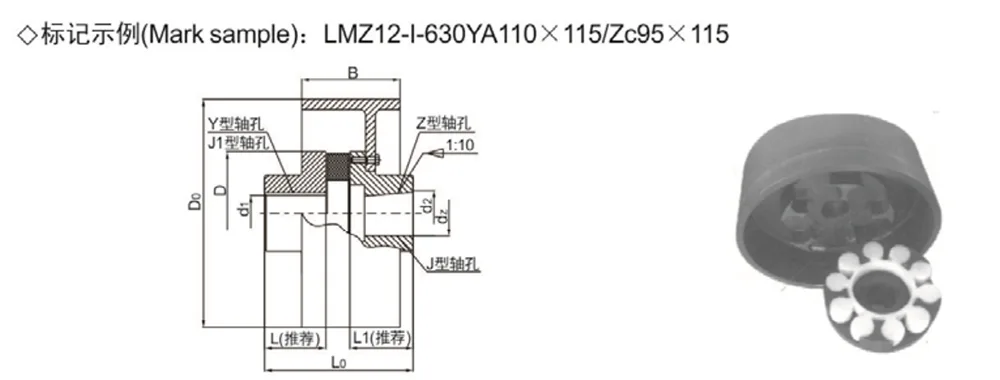

전체 어셈블리는 두 개의 동일한 커플링 반쪽(각각 돌출된 "조" 또는 러그를 특징으로 함)과 중앙의 자두 모양의 탄성 인서트로 구성됩니다. 조(Jaw)가 탄성 요소를 단단히 잡고 맞물리므로 동력이 메커니즘을 통해 안정적으로 전달됩니다.

2. 유연한 전송 메커니즘:

자두 모양의 탄성 인서트는 두 개의 커플링 반쪽 조 사이에 끼워져 코어 감쇠 매체 역할을 합니다. 직접적인 금속 간 접촉을 제거함으로써 이 설계는 근본적으로 변속기 마모를 줄이고 장비에 대한 기계적 충격을 완화합니다.

3. 가볍고 컴팩트한 디자인:

전체 외경이 작고 설치 공간이 최소화된 이 커플링은 소형 장비 레이아웃에 이상적으로 적합하여 호스트 기계에 구조적 부담을 주지 않습니다.

제품 장점

Jaw 탄성 커플링은 표준 중저전력 전송 시나리오를 위해 특별히 설계되었습니다. 안정성, 내구성, 유지 관리가 필요 없는 작동, 높은 적응성 등 핵심 장점을 통해 대부분의 일반 산업 장비 응용 분야에 매우 적합한 구성 요소입니다.

1. 축 정렬 불량 보상 내장

구동축 간의 상대적인 오프셋 오차를 자동으로 보정하여 설치 편차 및 작동 변형으로 인한 변속기 끊김 및 마모 문제를 완화하여 변속기 안정성을 향상시킵니다.

2. 뛰어난 진동 감쇠 및 완충 성능

엘라스토머 요소의 유연한 전달 특성을 활용하여 작동 진동을 효과적으로 완화하고 시동/정지 충격을 흡수하며 작동 소음을 줄이고 모터 및 스핀들과 같은 중요한 구성 요소를 보호합니다.

3. 무급유 및 유지보수 용이

전체 구조에는 윤활이 필요하지 않아 오일 누출이나 누출 위험이 없습니다. 복잡한 일일 유지 관리가 필요하지 않아 장비 유지 관리 및 인건비가 크게 절감됩니다.

4. 높은 부하 용량과 편리한 서비스

크기에 비해 우수한 내하중 성능을 제공하므로 중소형 전력 출력과 관련된 연속 작동 애플리케이션에 적합합니다. 나중에 엘라스토머 요소를 교체하는 것은 간단한 과정입니다. 커플링 절반 중 하나를 축 방향으로 이동시키기만 하면 높은 유지 관리 효율성을 보장할 수 있습니다.

적용 가능한 시나리오

구조적 설계 및 성능 특성을 기반으로 Jaw Elastic Coupling은 빈번한 전환이 포함된 안정적인 변속기 응용 분야에 맞게 특별히 맞춤화되어 명확하게 정의된 응용 범위를 제공하고 정확한 제품 선택을 가능하게 합니다.

- 고주파 시동/정지 전송 장비: 빈번한 시동, 정지 및 정/역 전환이 필요한 중소형 전력 구동 시스템을 위해 특별히 설계되었습니다. 이러한 전환 중에 생성된 충격 부하를 효과적으로 완충합니다.

- 중저속: 안정적인 작동 장비: 저속에서 작동하는 산업 기계의 구동 시스템에 적합하므로 전송 안정성과 작동 신뢰성이 요구되는 생산 환경에 이상적입니다.

- 범용 중소전력 장비: 다양한 중소전력 기계식 변속기 시스템에 널리 활용됩니다. 기존 산업 조립 라인 및 범용 가공 기계의 표준 전송 구성 요소로 사용됩니다.

FAQ

- Q1: 주기적인 윤활이나 유지보수가 필요한가요?

A1: Jaw 탄성 커플링은 작동 중 윤활이 필요하지 않은 유연한 탄성중합체 전달 구조를 갖추고 있어 오일 오염 문제를 제거합니다. 매일 사용하는 경우 유지 관리가 필요하지 않습니다. 엘라스토머에 노화나 과도한 마모가 없는지 정기적으로 점검하는 것만이 유일한 요구 사항이므로 운영 및 유지 관리 비용이 매우 낮습니다.

- Q2: 이 커플링은 고속이나 고하중 장비에 적합한가요?

A2: 이 제품은 주로 중저속 및 중소형 동력 전달 애플리케이션용으로 설계되었으며, 특히 잦은 시동/정지 및 정방향/역방향 전환이 관련된 조건에 맞게 맞춤화되었습니다. 장시간의 무거운 하중이나 초고속 작동을 견딜 수 있도록 설계되지 않았습니다. 고하중 시나리오의 경우 특수 고강도 커플링으로 전환하는 것이 좋습니다.

- Q3: 스파이더 엘라스토머를 교체하려면 어셈블리 전체를 분해해야 하나요?

A3: 전체 어셈블리를 분해할 필요는 없습니다. 엘라스토머는 두 개의 커플링 반쪽을 축 방향으로 이동시켜 간단히 교체할 수 있습니다. 이 절차는 빠르고 간단하며 장비의 주요 구조에 영향을 주지 않습니다. 그러나 이는 장비 설정 내에서 충분한 축방향 클리어런스가 제공되었다고 가정합니다.
