유형 탄성 슬리브 핀 커플링

Jiteng은 중국의 TL 유형 탄성 슬리브 핀 커플링 전문 제조업체 및 공급업체입니다. 현재 이 플렉서블 커플링 부품은 핀과 탄성 고무 슬리브의 결합 구조로 동력 전달을 용이하게 하여 중소 규모 동력 전달 분야에서 널리 사용되고 있습니다. 쿠션 기능이 부족하고 과부하 조건에서 메인 샤프트 또는 기어가 손상될 위험이 있는 고정식 커플링과 달리 이 제품은 탄성 고무 슬리브의 유연한 특성을 활용하여 장비 시작 및 종료 중에 발생하는 충격과 진동을 흡수하는 동시에 전용 과부하 보호 메커니즘을 제공합니다.

디자인 능력

1. 탄성 슬리브 왜곡과 하프 커플링의 링 구멍 사이의 톱니 간격으로 인해 커플링은 상대성 이동 및 격리 특성을 어느 정도 보상합니다.

2. 작동 온도는 -20℃ ~ +70℃입니다.

3. 키 홈 형태, 축 구멍 크기 및 표시 방법은 GB/T3852-1977의 전제 조건과 《커플링의 연결 형태 크기 및 축 구멍》을 준수해야 합니다.

마크 설명

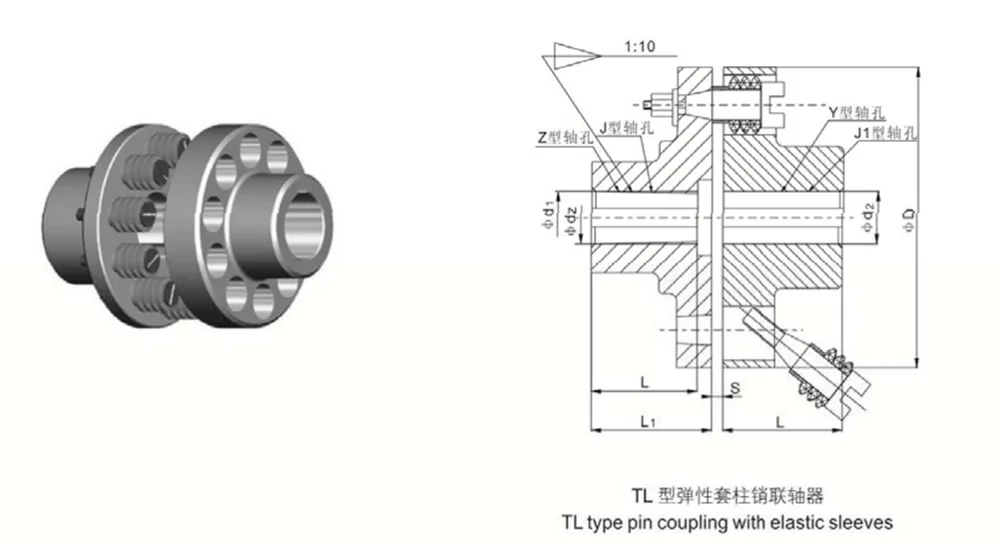

카운터보어가 있는 Z 및 J 유형의 경우 아래 그림과 같이 카운터보어를 포함하지 않는 맞춤 길이, L 값입니다.

구형의 표준 코드는 GB4323-84입니다.

마크 예

근무 조건 적응성

TL 유형 탄성 슬리브 핀 커플링은 중간 및 작은 전력, 중간 및 저속, 빈번한 시동 및 빈번한 정방향 회전이 있는 일반 작업 시나리오에 적합합니다.

적당한 완충력과 진동감쇠능력을 갖고 있어 기존의 충격을 흡수할 수 있으나 강한 충격과 진동이 심한 작업조건에는 적용되지 않습니다.

견고한 마운팅 베이스와 높은 정렬 정확도를 갖춘 장비에 가장 적합합니다.

안전 보호

TL 유형 탄성 슬리브 핀 커플링은 간단하고 직관적인 논리를 갖춘 수동 과부하 보호 메커니즘이 내장되어 있습니다. 이는 중소 규모 기계의 순간적인 과부하 충격으로 인한 장비 걸림, 정지 또는 호스트 기계 손상과 같은 중요한 산업 문제를 해결하도록 특별히 설계되어 계층형 보호 전략을 가능하게 합니다.

- 전용 과부하 압력 완화 설계: 전체 변속기 어셈블리 내에서 탄성 고무 슬리브가 핵심 소모품 구성 요소 역할을 합니다. 정상적인 작동 부하에서 슬리브는 안정적인 쿠셔닝과 토크 전달을 제공합니다. 그러나 재료 걸림, 모터 정지 또는 순간적인 과부하와 같은 비정상적인 조건이 발생하는 경우 탄성 슬리브는 압축, 마모 및 그에 따른 고장을 겪는 첫 번째 구성 요소가 되도록 설계되었습니다.

- 과부하 충격력 격리: 탄성 슬리브가 파손되면 토크 전달 경로가 자동으로 중단됩니다. 이는 과부하 충격력을 효과적으로 격리하여 변속기 체인 아래로 더 이상 전파되는 것을 방지함으로써 모터, 메인 샤프트, 베어링 및 기어 감속기와 같은 중요한 고가치 구성 요소를 근본적으로 보호합니다.

- 비용 효과적인 보호 솔루션: 전체 기계 조립에 가해질 수 있는 비용이 많이 드는 손상과 달리, 결함 복구에는 저가형 탄성 슬리브만 교체하면 됩니다. 이를 통해 최소한의 비용으로 과부하 관련 고장을 해결할 수 있으며, 엄청난 수리 비용과 복잡한 유지 관리 절차를 피할 수 있습니다.

비용 대비 성능 가치

동급의 고정식 커플링 및 고급 탄성 커플링에 대해 벤치마킹할 때 TL 유형 탄성 슬리브 핀 커플링은 초기 조달 비용, 실패율 및 예비 부품 비용이라는 세 가지 주요 측면에서 상당한 이점을 보여줍니다. 따라서 대규모 장비 통합 및 조달에 이상적인 선택입니다.

- 대량 생산을 통해 제어 가능한 비용: 성숙하고 표준화된 제조 프로세스와 대량 생산 구성 요소를 활용하여 생산 작업 흐름을 간소화하고 효율적으로 만듭니다. 결과적으로 공장도 가격은 매우 저렴하여 장비 제조업체의 대량 통합과 유통업체의 준비된 재고 유지에 매우 적합합니다.

- 안정적인 구조 및 낮은 고장률: 최소한의 내부 구성 요소를 특징으로 하며 복잡하고 정밀한 구조가 없는 커플링에는 손상되기 쉬운 깨지기 쉬운 정밀 부품이 포함되어 있지 않습니다. 잦은 시작과 정지를 포함하는 장기간 연속 작동을 견딜 수 있어 일상 사용 중에 작동 오류가 발생할 확률이 매우 낮습니다.

- 보편적이고 저렴한 예비 부품: 탄성 슬리브와 같이 마모되기 쉬운 구성 요소는 표준 산업 부품입니다. 이 제품은 수많은 조달 채널을 통해 시장에서 널리 사용 가능하므로 개별 구성 요소 교체 비용이 매우 저렴합니다. 기존 고정식 커플링에 비해 전반적인 비용 효율성과 가치 제안이 훨씬 뛰어납니다.

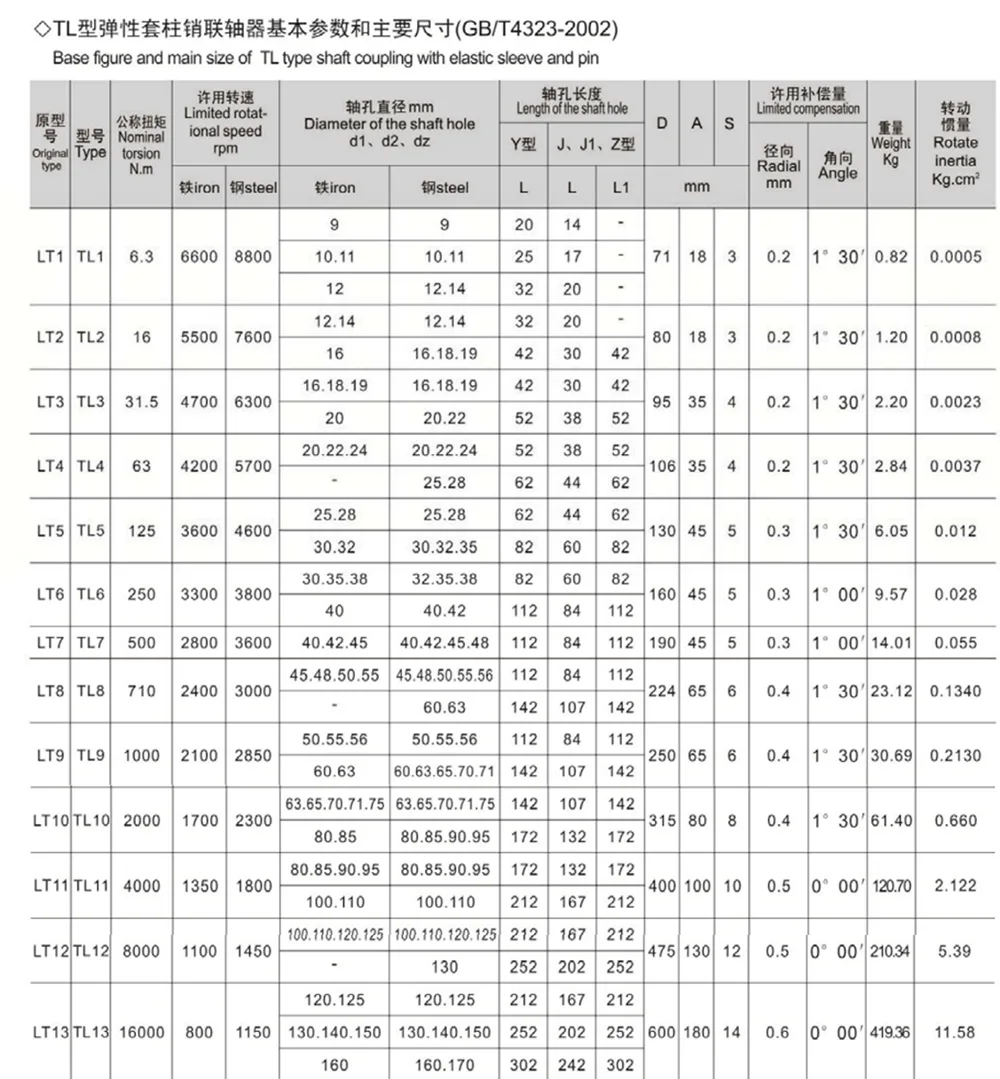

참고: ① 시트의 커플링 중량은 최소 직경과 최대 길이로 계산됩니다.

② 단기 과부하는 정격 정상 토크의 2배를 초과할 수 없습니다.

③ L, L1 길이의 축 구멍 형태는 고객의 요구 사항에 따라 선택할 수 있습니다.

④ 주행 관성은 비슷한 값입니다.

유지 관리 및 운영 비용 이점

장기적인 운영 관점에서 볼 때 TL 유형 탄성 슬리브 핀 커플링은 유지 관리 및 운영 프로세스를 크게 간소화합니다. 수동 수리, 예비 부품 교체 및 생산 중단 시간과 관련된 비용을 효과적으로 줄여 24시간 연속 작동이 필요한 범용 기계에 이상적으로 적합합니다.

- 평생 무급유 작동: 이 제품은 고무 탄성중합체를 사용하여 동력 전달을 완화합니다. 내부에 마찰을 발생시키는 부품이 없기 때문에 설치 후 윤활유나 그리스가 필요하지 않습니다. 이를 통해 정기적인 유지 관리 절차가 필요 없으며 유지 관리와 관련된 인건비가 절감됩니다.

- 마모 부품의 간단한 교체: 탄성 슬리브가 결국 노후화되거나 손상될 경우 유지보수 담당자는 엔드 커버만 제거하면 교체가 완료됩니다. 연결된 호스트 시스템을 양쪽으로 이동할 필요 없이 전체 프로세스를 수행할 수 있으므로 간단하고 매우 효율적인 분해 및 재조립 작업 흐름이 보장됩니다.

- 가동 중지 시간 손실 감소: 수리 및 교체 작업은 신속하게 완료되며 대개 기술자 한 명만 필요하므로 장비 가동 중지 시간이 최소화됩니다. 이는 일반적으로 부품 수리로 인해 발생하는 생산 능력 손실을 방지하여 다양한 유형의 연속 생산 기계에 적합한 커플링을 만듭니다.

응용 시나리오

- 펌핑 장비: 원심 펌프, 진공 펌프, 화학 물질 이송 펌프 등 유체 취급 장비와 폭넓게 호환됩니다. 이는 펌프 본체 내의 작동 진동을 줄여 펌프 샤프트와 연결된 모터를 모두 보호합니다.

- 팬 및 송풍기 장비: 범용 팬, HVAC 송풍기, 유도 통풍 팬을 포함한 다양한 환기 시스템에 적합합니다. 고속 팬 작동 시 발생하는 진동을 감쇠시켜 장비의 전반적인 작동 안정성을 최적화합니다.

- 일반 산업 기계: 컨베이어 시스템, 소형 압축기, 공작 기계, 농업 기계, 중소형 기어 감속기를 포함한 광범위한 장비와 통합하여 기본 동력 전달 및 과부하 보호의 이중 요구 사항을 충족할 수 있습니다.

FAQ

- Q1: TL형 탄성 슬리브 핀 커플링의 보호 메커니즘은 무엇입니까? 토크 리미터와 어떻게 다른가요?

- A1: TL 유형 탄성 슬리브 핀 커플링은 수동 과부하 보호 메커니즘을 사용합니다. 과부하가 발생하면 고무 탄성 슬리브가 압축되고 마모되어 결국에는 전단되도록 설계되어 토크 전달이 해제됩니다. 이와 대조적으로 토크 제한기는 능동형 트리핑 메커니즘을 활용하여 드라이브를 분리합니다. 이 제품은 비용 효율적인 기본 보호 및 충격 흡수에 특화되어 있어 저전력 및 중간 전력 출력을 갖춘 표준 장비에 적합합니다. 반대로 당사의 토크 리미터는 고강도, 고위험, 고정밀 산업 기계용으로 설계되었습니다.

- Q2: 마모된 탄성 슬리브를 교체하려면 커플링 어셈블리 전체를 분해해야 합니까?

A2: 아니요, 전체 기계를 분해할 필요가 없으며 모터나 펌프와 같이 양쪽 끝에 연결된 원동기를 이동할 필요도 없습니다. 내부 탄성 슬리브가 오래되었거나 손상된 경우 외부 엔드 커버를 제거하기만 하면 내부 탄성 슬리브를 직접 교체할 수 있습니다. 절차가 간단하므로 초보 기술자도 유지 관리 작업을 신속하게 완료할 수 있습니다.

- Q3: 이 커플링은 일상적인 작동 중에 정기적인 윤활이나 유지 관리가 필요합니까?

A3: 이 제품은 유지보수가 전혀 필요 없으며 윤활이 필요하지 않습니다. 그리스나 윤활유를 도포할 필요가 없습니다. 탄성 슬리브의 교체 간격은 특정 작동 조건에 따라 다릅니다. 표준 조건(주변 온도 및 먼지가 없는 환경)에서 슬리브의 수명은 일반적으로 1~3년입니다. 빈번한 시동 정지 또는 높은 진동 수준과 관련된 애플리케이션의 경우 6개월마다 슬리브를 검사하는 것이 좋습니다. 균열, 경화 또는 노화의 징후가 발견되면 즉시 교체하십시오.
