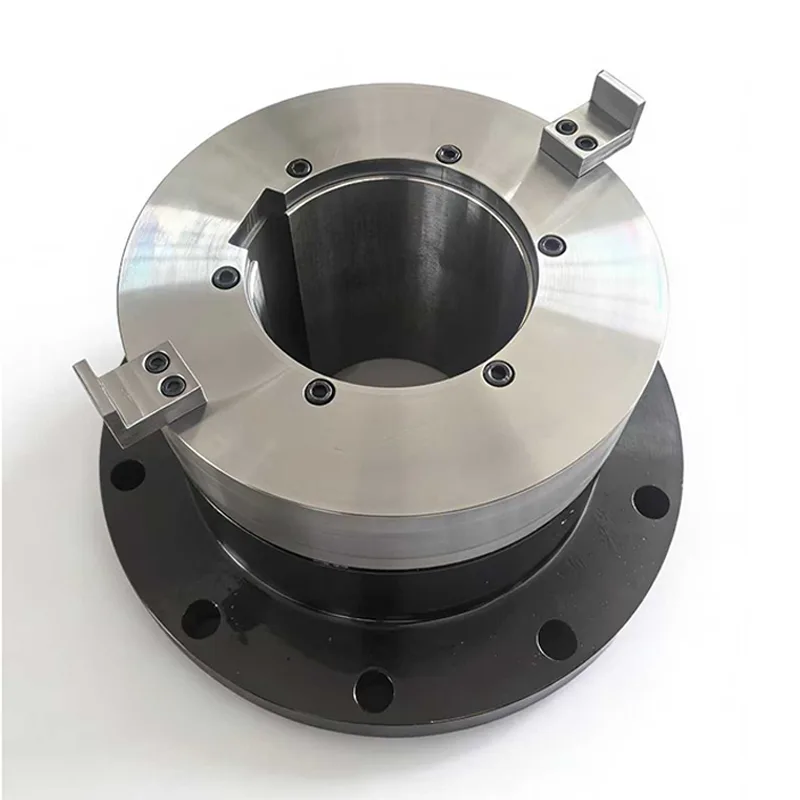

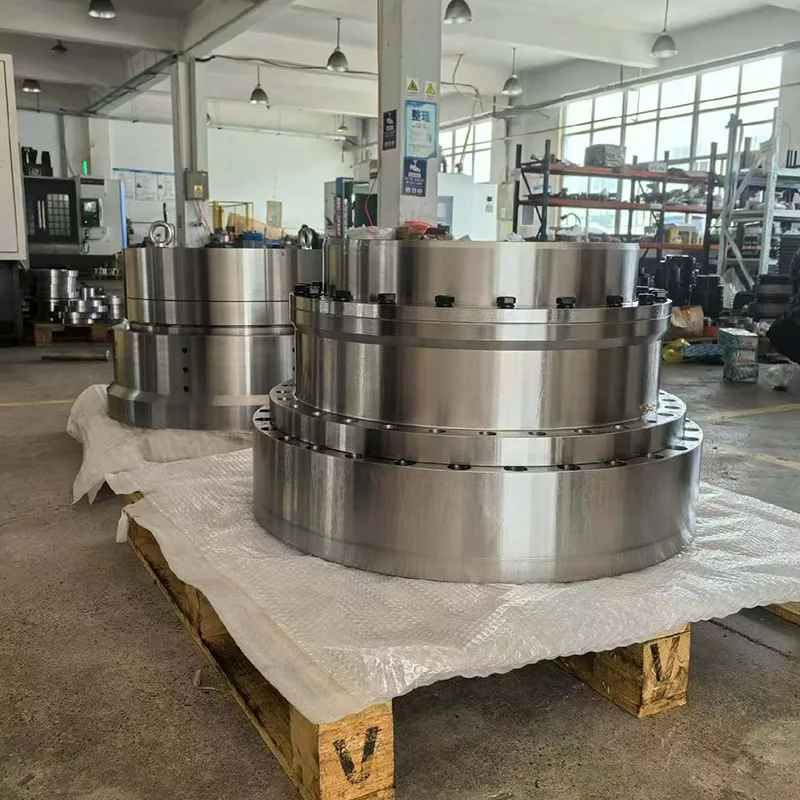

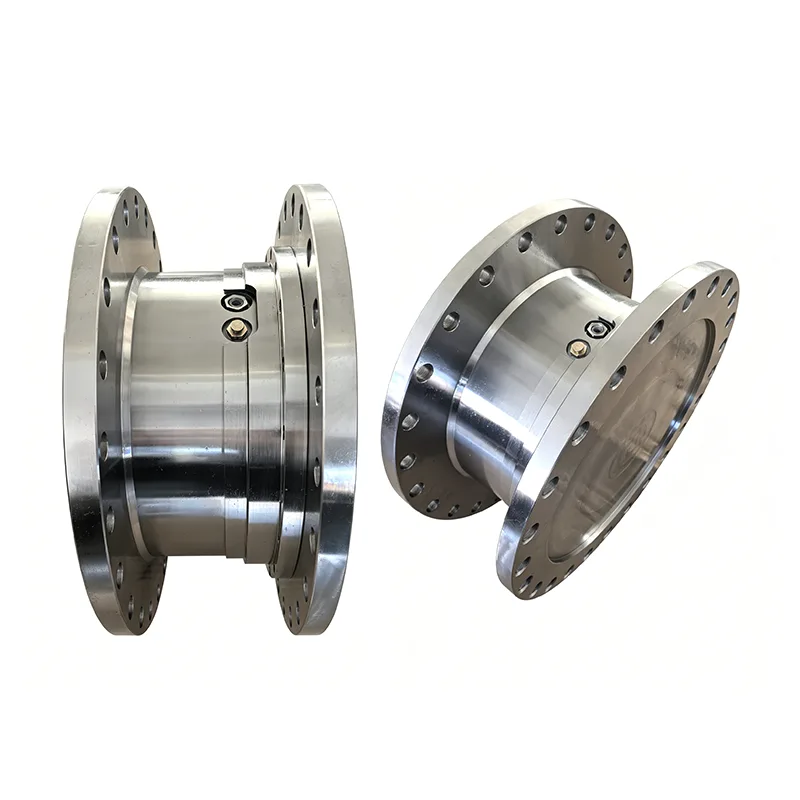

유압 안전 커플링

경험이 풍부한 변속기 부품 제조업체이자 통합 공급업체인 Jiteng은 중장비 산업 기계용으로 맞춤 설계된 유압 토크 제한 변속기 부품인 유압 안전 커플링을 독립적으로 개발했습니다. 이는 고부하 및 고위험 작동 환경에서 사용하도록 특별히 설계된 기존의 마찰 기반 기계식 토크 제한기에 대한 고급 업그레이드를 나타냅니다.

기존의 기계적 과부하 보호 부품과 어떻게 다릅니까?

표준 기계적 과부하 보호 장치와 달리 유압 안전 커플링은 스프링 및 마찰판과 같이 마모되기 쉬운 구조를 제거합니다. 대신 고압 유압유를 활용해 내부 슬리브와 외부 슬리브에 탄성 변형을 유도하고 접촉면에서 발생하는 마찰력을 이용해 동력을 전달한다.

이 시스템은 정상 작동 중에 백래시 제로와 마모 제로를 달성합니다. 막힘이나 충격 과부하가 발생하면 특수 전단 튜브가 즉시 파열되어 압력을 방출하고 밀리초 내에 동력 전달을 차단합니다. 이는 샤프트 파손이나 기어 톱니 손상과 같은 돌이킬 수 없는 고장을 근본적으로 방지합니다.

완전히 밀봉된 구조, 방폭 및 스파크 없는 작동, 잦은 재보정 요구 사항 제거 등 고유한 장점을 활용하는 이 커플링은 파쇄 장비, 광산 컨베이어, 시멘트 공장 및 야금 압연 라인과 같은 고강도 전천후 기계에 널리 배치됩니다.

작동 원리

유압 안전 커플링의 핵심 작동 논리는 유압 팽창과 마찰 기반 동력 전달을 기반으로 합니다. 작동은 일반 전송, 과부하 보호, 재설정 및 재시작의 세 가지 단계로 구분됩니다. 이 시스템은 기존의 기계적 보호 장치보다 훨씬 뛰어난 안정적인 작동 성능과 응답 속도를 보여줍니다.

1. 정상적인 전송 단계

가압된 작동유가 장치 내부 오일 챔버에 주입되어 내부 슬리브와 외부 슬리브가 탄성 변형됩니다. 내부 슬리브는 구동축을 단단히 고정하고 외부 슬리브는 바깥쪽으로 확장되어 허브와 단단히 결합됩니다. 토크 전달은 이러한 접촉 표면에서 생성된 마찰력을 통해 달성됩니다. 전달된 토크의 크기는 유압에 정비례합니다. 이 단계 전반에 걸쳐 미끄러짐, 백래시 및 내부 부품 마모가 전혀 발생하지 않아 전송 정밀도가 매우 높아집니다.

2. 과부하 해제 단계

기계에서 부하 정체 또는 재료 충격과 같은 문제가 발생하면(실제 토크가 사전 설정된 보호 임계값을 초과하게 됨) 슬리브 사이에 상대적인 미끄러짐이 발생합니다. 전단 링은 내부 전단 튜브를 즉시 절단하여 오일 챔버 내의 유압을 빠르게 방출하고 슬리브가 원래의 분리된 위치로 탄성적으로 반동할 수 있도록 합니다. 구동단은 유휴 상태에 들어가고 구동단은 즉시 정지됩니다. 전체 토크 해제 과정이 20ms 이내에 완료되어 과부하 충격의 전달을 신속하게 차단합니다.

3. 재설정 및 재시작 단계

과부하가 발생한 후에도 제품 본체는 영구적인 구조적 손상을 입지 않습니다. 동력 전달을 복원하려면 전단 튜브를 교체하고 확장 슬리브를 다시 연결하기 위해 오일 챔버에 표준 압력 유압유를 보충하기만 하면 됩니다. 구성 요소를 반복적으로 분해하고 재사용할 수 있어 장기적인 교체 비용이 크게 절감됩니다.

운영 적응성

내마모성 변속기, 밀리초 수준의 압력 완화, 완전히 밀봉된 방폭 설계 등 세 가지 핵심 기능을 활용하는 유압 안전 커플링은 오늘날 시장에서 볼 수 있는 대부분의 가혹하고 혹독한 작동 조건과 호환됩니다. 마모에 대한 민감성, 먼지에 대한 취약성, 폭발 위험 지역에서의 사용 부적합 등 기존 커플링과 관련된 업계 단점을 효과적으로 해결합니다.

- 큰 충격 및 실속 조건: 분쇄기 및 스크레이퍼 컨베이어와 같이 갑작스러운 토크 스파이크가 발생하기 쉬운 장비에 이상적입니다. 자재 걸림으로 인해 과부하가 발생하면 제품은 밀리초 수준의 압력 해제를 실행하여 토크를 해제합니다. 이러한 보호 조치는 충격력이 다운스트림 구성 요소에 전파되기 전에 완료되어 샤프트 파손이나 기어박스 기어 손상과 같은 되돌릴 수 없는 오류를 완전히 제거합니다.

- 빈번한 반전 조건: 야금 롤러 테이블 및 특수 틸팅 기계와 관련된 응용 분야에 적합합니다. 이 제품은 균일하고 안정적인 확장 클램핑력을 유지하여 작동 전반에 걸쳐 백래시 없는 전달을 보장합니다. 이는 방향 전환 중에 생성되는 역방향 충격 부하를 효과적으로 상쇄하여 기어박스 기어와 지지 베어링을 포괄적으로 보호합니다.

- 전천후 연속 운전 : 시멘트밀, 볼밀 등 24시간 연속 운전이 필요한 장비와 호환됩니다. 마찰판이 없는 설계로 인해 미리 설정된 토크 값은 표류 없이 시간이 지나도 일정하게 유지됩니다. 이렇게 하면 매개변수를 재보정하기 위해 자주 정지할 필요가 없으므로 유지 관리를 위한 장비 가동 중지 시간이 효과적으로 줄어듭니다.

- 가혹하고 먼지가 많은 환경: 먼지, 모래 및 기타 불순물이 유입되지 않도록 오일 챔버와 클램핑 접촉 표면을 효과적으로 격리하는 통합형 완전 밀봉 하우징 구조가 특징입니다. 이는 오염으로 인한 클램핑 실패 또는 토크 편차를 방지하여 광산 및 건축 자재와 같은 산업의 먼지가 많은 생산 환경에 이상적으로 적합한 커플링을 만듭니다.

안전 보호

1. 순수한 물리적인 유압 과부하 보호

유압 안전 커플링은 전자 제어 부품, 센서 또는 외부 전원에 의존하지 않는 완전 기계식 유압 구조를 사용합니다. 장비 폭주, 공장 전체의 정전 또는 전기 제어 시스템의 전체 고장과 관련된 시나리오에서도 제품의 과부하 보호 기능은 완벽하게 작동하고 회로 결함의 영향을 받지 않아 최대의 보호 안정성을 보장합니다.

2. 2차 안전사고 예방

과부하 압력 완화는 전단 튜브의 절단 및 파손을 통해 달성됩니다. 마찰슬립형 제품과 달리 작동 및 분리 과정에서 마찰로 인한 고온이나 스파크가 발생하지 않습니다. 이를 통해 화학공장, 광산 등 분진, 인화성, 폭발성 환경에서 안전사고가 발생하는 것을 방지하여 보다 높은 수준의 안전성을 보장합니다.

3. 직관적이고 추적 가능한 과부하 기록

전단관의 파손은 과부하 이벤트가 발생했다는 직관적인 물리적 표시기 역할을 하여 직원이 장비에 과부하 오류가 발생했는지 여부를 신속하게 식별할 수 있습니다. 또한, 이러한 결함의 시간과 빈도를 분석하여 생산 매개변수와 자재 공급 프로세스를 최적화할 수 있으며 장비 유지 관리 및 운영 업그레이드를 위한 귀중한 데이터 참조를 제공할 수 있습니다.

FAQ

- Q1: 표준 마찰식 커플링과 비교하여 유압 안전 커플링의 핵심 장점은 무엇입니까?

A1: 전통적인 마찰 기반 모델은 보호를 위해 마찰판의 미끄러짐에 의존하며, 이로 인해 마모, 열 축적, 스파크 생성 및 매개변수 드리프트와 같은 문제가 발생합니다. 반대로 유압 모델에는 소모성 마찰 부품이 포함되어 있지 않습니다. 마모가 없고 자주 재보정이 필요하지 않으며 20ms 이내에 초고속 분리를 달성하고 스파크 발생 없이 분리됩니다. 따라서 무거운 하중, 방폭 요구 사항 및 지속적인 24시간 작동을 포함하는 고급 중장비 장비에 이상적으로 적합합니다.

- Q2: 과부하로 인해 장비가 분리된 경우 수리 및 재설정 과정이 어렵거나 비용이 많이 드나요?

A2: 수리 과정이 간단하고 비용이 저렴합니다. 과부하가 발생한 후에도 커플링의 주요 구조는 그대로 유지되며 손상되지 않습니다. 재설정에는 저가형 전단관을 교체하고 유압유를 보충하기만 하면 됩니다. 변속기 어셈블리 전체를 분해하거나 값비싼 기본 부품을 교체할 필요가 없으며 전체 작업을 한 사람이 완료할 수 있습니다.

- Q3: 커플링이 제대로 작동하려면 전기 제어 시스템이 필요한가요?

A3: 아니요, 필수는 아닙니다. 유압 안전 커플링은 순수 기계-유압 설계를 특징으로 합니다. 독립적으로 작동하여 동력 전달과 과부하 보호를 모두 효과적으로 처리합니다. 정전, 신호 오류 또는 회로 노후화와 같은 문제의 영향을 받지 않고 보조 전기 제어 시스템과 관련된 비용을 크게 줄여 다양한 유형의 노후 대형 장비의 개조 및 업그레이드에 이상적으로 적합합니다.

- Q4: 먼지가 많고 습한 채굴 환경에서도 밀봉 성능을 신뢰할 수 있습니까?

A4: 다양한 방진 및 누출 방지 메커니즘으로 강화된 독창적이고 통합된 완전 밀봉 구조를 특징으로 하는 이 장치는 먼지, 습기 및 불순물이 내부 오일 챔버로 들어가는 것을 효과적으로 방지합니다. 이 설계는 끼임, 토크 드리프트 및 오일 압력 누출과 같은 잠재적인 오작동을 제거하여 광산 및 건축 자재 생산 시설과 같은 까다로운 환경에서 안정적이고 신뢰할 수 있는 장기 작동을 보장합니다.
