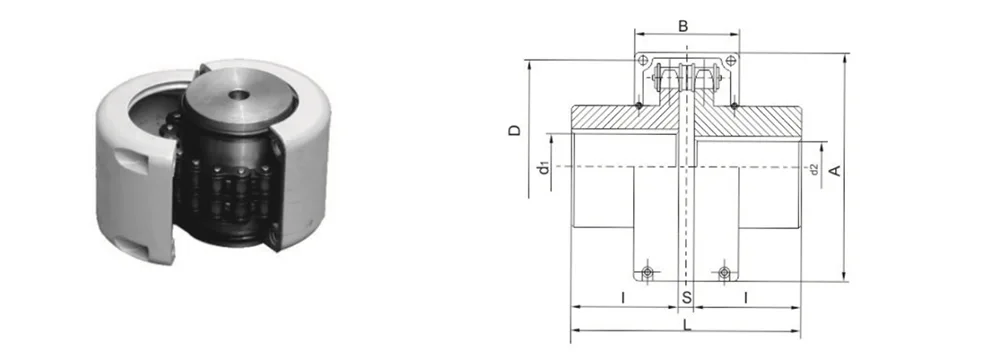

KC형 롤러 체인 커플링

견고한 커플링의 전문 제조업체이자 신뢰할 수 있는 공급업체인 Jiteng은 체인 기반 기술을 활용하는 국제적으로 인정받는 견고한 연성 커넥터인 KC 유형 롤러 체인 커플링을 소개합니다. 현재 전 세계적으로 중공업 장비에서 가장 널리 사용되는 표준 커플링 중 하나입니다. 국내 맞춤형 GL형 체인 커플링과 달리 KC 모델은 보편적인 국제 치수 표준에 따라 엄격하게 제조되어 전체 호환성이 뛰어나고 외경 프로파일이 더 컴팩트합니다.

제품특징

1. 유연한 오정렬 보상

커플링은 이중열 체인 구조 내 고유의 여유 공간을 활용하여 장비 조립 중에 발생하는 반경 방향, 축 방향 및 각도 정렬 불량을 적응적으로 보상할 수 있습니다. 이는 설치 단계에서 정렬의 어려움을 줄이고 조립 시간을 최소화합니다.

2. 컴팩트한 크기, 높은 전력 밀도

주어진 토크 등급에 대해 KC 유형 롤러 체인 커플링은 기존 탄성 커플링 및 기타 체인 유형 커플링에 비해 외경이 더 작은 것이 특징입니다. 설치 공간을 적게 차지하므로 내부 구조가 콤팩트하고 간격이 제한된 통합 장비 시스템에 이상적입니다.

3. 모든 금속 환경 탄력성

모든 구성 요소는 고품질 강철로 정밀 가공되어 습기, 먼지, 오일 오염 및 극한의 온도에 영향을 받지 않습니다. 탄성 요소를 활용하는 커플링과 달리 이 설계는 엘라스토머 노화, 균열 또는 부식과 같은 고장 모드를 제거하므로 복잡한 전천후 산업 환경에서 사용하기에 적합합니다.

4. 구조적 특성 및 사용 제한

전체적인 구조는 간단합니다. 분해 및 교체에는 특별한 도구가 필요하지 않으므로 한 사람이 유지 관리 작업을 완료할 수 있습니다. 그러나 구조 내 고유의 회전 백래시(자유 이동)로 인해 이 모델은 역방향 충격 하중이 크거나 방향 전환이 빈번한 변속기 시스템에 사용하는 것이 엄격히 금지되어 있습니다.

높은 다양성

1. 국제 표준: 높은 상호 운용성

이 제품은 보편적인 국제 제조 표준을 준수하며 성숙하고 포괄적인 사양 시스템을 갖추고 있습니다. 동일한 사양의 제품은 동등한 해외 모델을 직접 대체할 수 있어 뛰어난 구성 요소 호환성을 제공합니다. 이는 수입 장비의 예비 부품 조달과 관련된 일반적인 문제점, 특히 조달의 어려움과 긴 배송 시간을 효과적으로 해결합니다.

2. 다양한 중장비와의 호환성

다양한 표준 기어 감속기, 산업용 팬, 물 공급 및 배수 펌프, 자재 컨베이어 및 다양한 특수 광산 기계를 포함하여 현재 시중에 나와 있는 대부분의 중대형 전송 장비와 호환됩니다.

3. 뛰어난 전체 가치

안정적인 하중 지지 성능, 뛰어난 환경 적응성 및 저렴한 단가 덕분에 KC 유형 롤러 체인 커플링은 중저속, 중부하, 단방향 동력 전달 응용 분야에서 세계적으로 인정받는 클래식 구성 요소가 되었습니다.

구조적 장점

1. 고정밀 경화 스프라켓

스프로킷 블랭크는 고품질 탄소 구조강으로 제작됩니다. 여러 단계의 정밀 선삭 및 기어 호빙을 거친 후 치면을 경화 및 담금질 처리합니다. 이는 충분한 표면 경도를 보장하여 압축 응력 및 마모에 대한 탁월한 저항성을 제공합니다. 장기간 맞물림 작업 중에 스프로킷은 치핑, 미끄러짐 또는 비정상적인 마모와 같은 문제에 대한 저항력이 뛰어납니다.

2. 고강도 복렬 롤러 체인

특화되고 두꺼워진 이중열 전달 체인을 갖춘 커플링은 단일열 체인보다 훨씬 높은 인장 한계와 내하중 용량을 특징으로 합니다. 전반적인 비틀림 강성은 상당하므로 체인이 늘어나거나 파손되는 등의 고장 없이 연속적인 중~고하중을 안정적으로 처리할 수 있습니다.

3. 효율적이고 안정적인 전력 전달

동력 전달 손실이 매우 낮아 전달 효율이 뛰어납니다. 장비 작동 전반에 걸쳐 시스템은 진동이나 느슨한 구성 요소 없이 유지되므로 전체 다운스트림 전송 시스템이 일정한 속도로 지속적으로 작동하고 계획되지 않은 장비 가동 중지 시간이 최소화될 가능성이 최소화됩니다.

응용 시나리오

1. 중공업 장비

KC 유형 롤러 체인 커플링은 광산 기계, 야금 운반 장비, 화학 혼합 장치 및 건축 자재 성형 생산 라인에 적합합니다. 높은 먼지 수준, 높은 습도 및 약한 부식이 특징인 복잡한 생산 환경을 견딜 수 있도록 설계되었습니다.

2. 농업 및 운반 기계

현장 작업 농업 기계, 고정식 자재 운반 장비, 대규모 환기 팬 및 관련 기어 감속기에 널리 사용되는 이 커플링은 실외 야외 작업과 실내 연속 생산 환경 모두에 매우 적합합니다.

3. 특정 작동 조건

연속적인 중부하 단방향 부하 하에서 중간에서 낮은 회전 속도로 작동하는 장비에만 권장됩니다. 잦은 정방향/역방향 순환, 심한 역방향 충격 부하 또는 갑작스러운 시작 및 중지 작동과 관련된 정밀 변속기 시스템에는 사용하지 않는 것이 엄격히 권장됩니다.

FAQ

- Q1: KC형과 GL형 롤러 체인 커플링의 주요 차이점은 무엇입니까?

A1: KC형은 국제적으로 인정받는 표준 모델입니다. 외경이 작고 활용도가 높아 수입 장비의 교체 부품으로 사용하기에 적합합니다. 반면 GL형은 국가표준을 준수하는 국산 모델이다. 가장 중요한 차이점은 KC 시리즈가 본질적으로 회전 간격(또는 "백래시")을 특징으로 하여 단방향 동력 전달만 허용한다는 것입니다. 역방향 충격 하중을 견딜 수 없습니다. 반면 GL 시리즈는 백래시가 없으며 훨씬 더 광범위한 작동 적용 범위를 제공합니다.

- Q2: 정회전과 역회전이 빈번한 장비에 KC형 롤러 체인 커플링이 적합하지 않은 이유는 무엇입니까?

A2: 제품의 구조 설계에는 본질적으로 "백래시"라고도 알려진 회전 간격이 포함되어 있습니다. 역회전하는 순간 심한 충격이 발생합니다. 이로 인해 스프로킷 톱니 파손이나 체인 파손이 발생하기 쉽고 동시에 크고 비정상적인 소음이 발생할 수 있습니다. 결과적으로 이는 커플링과 호스트 기계의 서비스 수명을 크게 단축시킵니다.

- Q3: 순금속 체인 커플링에는 어떤 정기적인 유지 관리가 필요합니까?

A3: 일상적인 유지 관리가 간단합니다. 노화되기 쉬운 부품이나 소모성 부품이 없기 때문에 자주 부품을 교체할 필요가 없습니다. 작업자는 주기적으로 체인 장력을 확인하고 윤활 그리스를 보충하면 됩니다. 먼지가 많거나 습한 환경에서 작업할 경우 정기적으로 오염 물질을 제거하면 장기간 안정적인 성능을 보장합니다.

- Q4: KC 시리즈를 수입 기계에 있는 동급 체인 커플링의 직접 대체품으로 사용할 수 있습니까?

A4: 물론이죠. KC 시리즈는 보편적인 국제 치수 표준을 엄격히 준수하여 개발 및 제조되었습니다. 내경, 외경, 전체 길이, 정격 토크는 모두 해외 주류 모델과 벤치마킹되어 높은 호환성을 보장합니다. 배송 시 보어 수정이 필요하지 않습니다. 장치를 기계에 직접 설치하여 즉시 작동할 수 있습니다.
