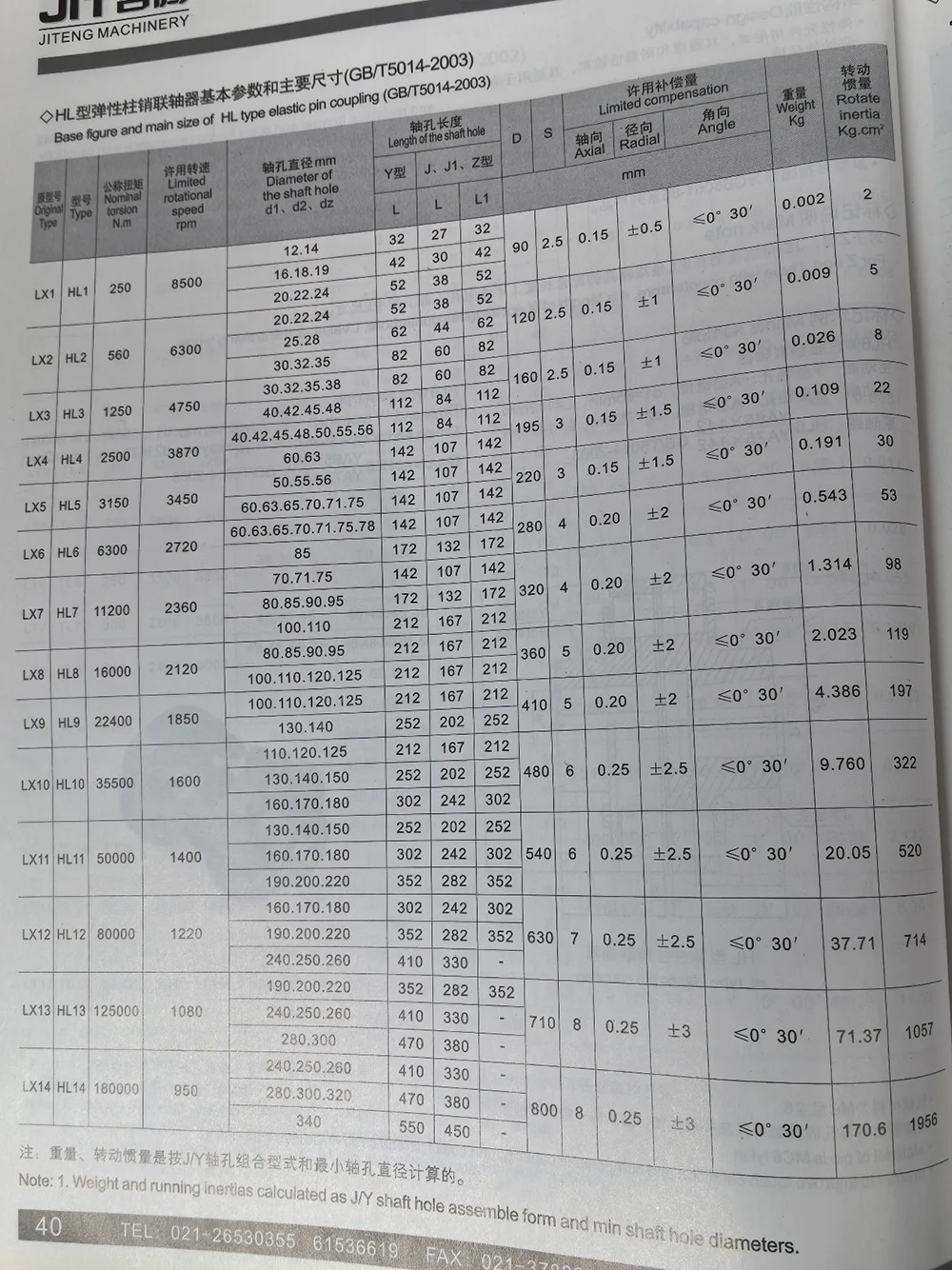

HL 유형 탄성 핀 커플링

HL 타입 엘라스틱 핀 커플링은 고무 기반의 탄성 커플링과 달리 전달 핀에 고강도 나일론을 사용하여 나일론 소재 고유의 인성과 전단 저항을 활용하여 동력 전달을 용이하게 합니다. 기존의 견고한 직접 구동 방식은 키 홈 마모, 부품 파손, 장비 진동, 비정상적인 소음과 같은 일반적인 문제를 일으키기 쉽지만 이 제품은 완벽한 솔루션을 제공합니다. 나일론 핀을 사용하여 시작 및 정지 충격을 완화하는 동시에 교번 하중으로 인한 진동을 완화합니다.

디자인 능력

1. 탄성부품의 재질은 린넨으로 경도가 높고 내마모성이 우수하여 부식성이 있는 환경에 적용 가능합니다.

2. 담금질로 작동되는 금속 브레이크 링의 원형 표면.

3. 커플링의 보어 치수, 키 홈 치수 및 지정 방법은 GB/T 3852-1977, "샤프트 보어의 연결 유형 및 치수"의 요구 사항을 준수합니다. 두 커플링 하프의 보어는 독립적으로 선택하고 어떤 구성으로든 결합할 수 있습니다.

4. 작동 온도: -20에서 +70℃까지.

5. 원래 표준은 국제 표준 GB5051-85입니다.

마크 참고:

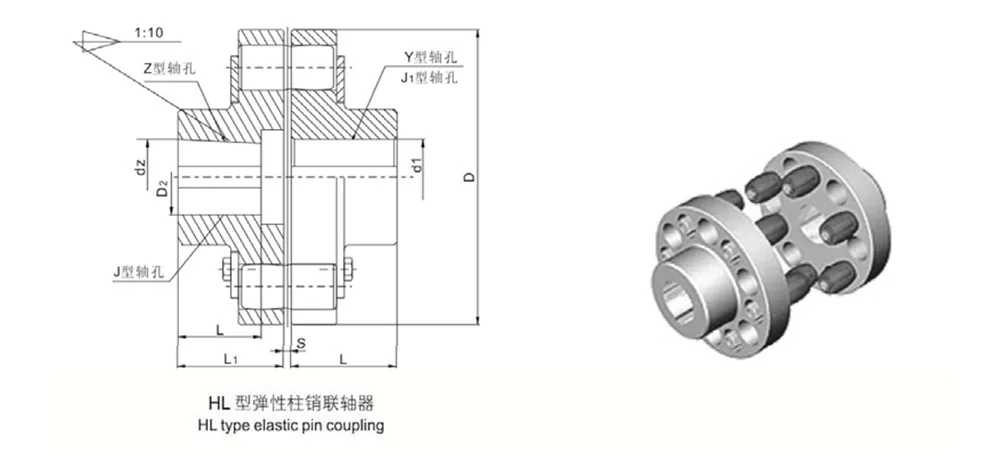

카운터보어가 있는 Zand J 유형의 경우 아래 그림과 같은 L 값이 포함되지 않은 맞춤 길이입니다.

마크 샘플:

HL6형 탄성핀 커플링

드라이브 엔드: Y형 축 구멍, A형 키홈, d1은 65mm, L은 142mm

피구동단: Y형 축 구멍, A형 키홈, d2는 75mm, L은 142mm

커플링: HL6 YA75×142YA65×142GB/T5014-2003

핀 재질은 MC6 라일론입니다.

터치 상태를 개선하고 용량을 보상하기 위해서는 핀의 한쪽 끝을 드럼 모양으로 만들어야 합니다.

운영 적합성

HL 유형 탄성 핀 커플링은 빈번한 시작/정지 및 불안정한 부하가 특징인 표준 작동 환경에 특별히 최적화되었습니다. 중간 수준 부하를 포함하는 대부분의 범용 기계 장비와 호환되므로 소스에서 바로 장비 작동 상태를 최적화할 수 있습니다.

- 빈번한 반전에 대한 적응성: 반복적인 시작/정지 및 지속적인 방향 전환이 필요한 변속기 시스템을 위해 특별히 설계된 탄성 나일론 구성 요소는 장기간에 걸쳐 교대 방향으로 생성되는 충격 하중을 견딜 수 있는 충분한 인성을 보유하여 재료 노화 또는 파손과 관련된 문제를 효과적으로 방지합니다.

- 쿠셔닝 부하 변동: 작동 중 경미한 부하 변동이나 순간적인 최대 부하가 발생할 경우 나일론 핀이 고유의 탄성을 활용하여 충격을 완화하고 힘을 분산시켜 부하 불안정으로 인한 변속기 소음 ​​및 장비 진동을 방지합니다.

- 고정식 연결 단점 완화: 기존 일체형 고정식 커플링을 대체하는 이 제품은 고정식 직접 연결과 관련된 가혹한 충격을 완화하여 구성 요소 파손, 키 홈 마모, 본체 진동 및 작동 소음과 같은 일반적인 장비 오류를 효과적으로 제거합니다.

안전 보호

- 희생적인 과부하 보호 메커니즘: 장비 걸림, 실속 또는 순간적인 과부하와 같은 비정상적인 작동 조건이 발생하는 경우 내부 나일론 핀이 전단 파괴를 통해 먼저 파손되도록 설계되어 전체 토크 전달 경로를 적극적으로 차단합니다. - 고가치 핵심 장비 보호: 탄성 핀의 절단으로 과부하를 효과적으로 차단하여 하류 구조 구성 요소로 전파되는 것을 방지합니다. 이는 모터, 감속기, 스핀들과 같은 고가의 핵심 부품을 강력하게 보호하여 돌이킬 수 없는 손상으로부터 보호합니다.

- 기계적으로 안정적인 보호: 전체 보호 메커니즘은 본질적으로 순수 기계적입니다. 정전, 신호 장애 또는 환경 간섭과 같은 요인의 영향을 받지 않습니다. 결과적으로 보호 안정성이 전자 경보 기반 안전 시스템의 보호 안정성을 훨씬 능가하므로 복잡하고 가혹한 산업 작업장 환경에 이상적으로 적합합니다.

운영 호환성

표준 탄성 커플링과 비교하여 HL 유형 탄성 핀 커플링은 더 높은 내하중 용량을 제공하고 더 넓은 범위의 적용 시나리오를 포괄합니다. 여러 산업 분야에 걸쳐 다양한 유형의 중부하 전송 장비를 동시에 수용할 수 있습니다.

- 대상 애플리케이션 초점: 주로 중간 부하 작동 환경을 위해 설계되었으며 빈번한 시동 정지, 방향 반전 및 교번 충격 부하와 관련된 기계 장비에 이상적으로 적합합니다. 이는 업계의 단점, 특히 고무 커플링의 하중 지지력 부족과 고정식 커플링 고유의 충격 흡수 부족 등을 효과적으로 해결합니다.

- 산업 전반에 걸친 다양성: 제품의 호환성은 장비 범주에 따라 제한되지 않습니다. 이는 광산 기계, 종합 산업 생산 시설, 다양한 경공업 가공 기계뿐만 아니라 워터 펌프 및 팬과 같은 유체 기계에도 성공적으로 구현될 수 있습니다.

- 신규 및 기존 장비에 대한 적응성: 표준화된 치수를 특징으로 하는 커플링은 새 장비에 OEM 구성 요소로 직접 사전 설치될 수 있습니다. 또한 기존 기계의 오래되고 낡은 커플링을 이상적으로 대체하는 역할도 합니다. 개조 프로세스는 난이도가 낮으며 장비의 원래 전송 구조를 수정할 필요가 없습니다.

왜 Jiteng을 선택합니까?

당사는 HL형 탄성 핀 커플링의 최초 제조업체로서 다양한 탄성 커플링 및 토크 리미터의 연구 개발 및 제조에 수년을 바쳐왔습니다. 우리는 국내외 바이어들에게 제품 품질 관리부터 배송, 제품 선택, 애프터 지원까지 모든 단계를 포괄하는 포괄적인 원스톱 지원 서비스를 제공합니다.

1. 엄격한 품질 관리를 통한 사내 R&D 및 제조:

HL 유형 커플링의 전체 시리즈는 통합 내부 생산을 거칩니다. 유일한 아웃소싱 부품인 나일론 탄성 핀은 엄격하게 조달된 고순도, 내마모성 원료를 사용하여 제조됩니다. 모든 배치는 공장에서 출고되기 전에 엄격한 토크 및 전단 테스트를 거칩니다.

2. 충분한 재고 및 효율적인 배송:

우리는 표준 커플링 모델과 예비 나일론 핀 재고를 즉시 보유하고 있습니다. 우리는 단일 단위 샘플부터 대규모 대량 구매까지 다양한 주문을 처리할 수 있는 장비를 갖추고 있어 일반적으로 맞춤형 제조 주기와 관련된 긴 리드 타임을 없애줍니다.

3. 무료로 정확한 제품 선택 서비스

당사의 기술팀은 장비 부하 유형, 시작-정지 빈도 및 샤프트 직경 매개변수와 같은 요소를 분석하여 HL 탄성 핀과 TL 탄성 슬리브 제품 시리즈를 구별하여 각 고객에게 가장 적합한 커플링 솔루션을 연결합니다.

4. 포괄적인 전체 수명 주기 애프터 서비스 지원

우리는 치수 도면과 설치 튜토리얼을 무료로 제공하고 특히 해외 고객을 위한 원격 기술 지침을 제공합니다. 또한 당사는 특수한 경도 수준을 갖춘 비표준 보어 크기 및 핀의 맞춤화를 지원하여 고유한 조건에서 작동하는 장비와의 호환성을 보장합니다.
