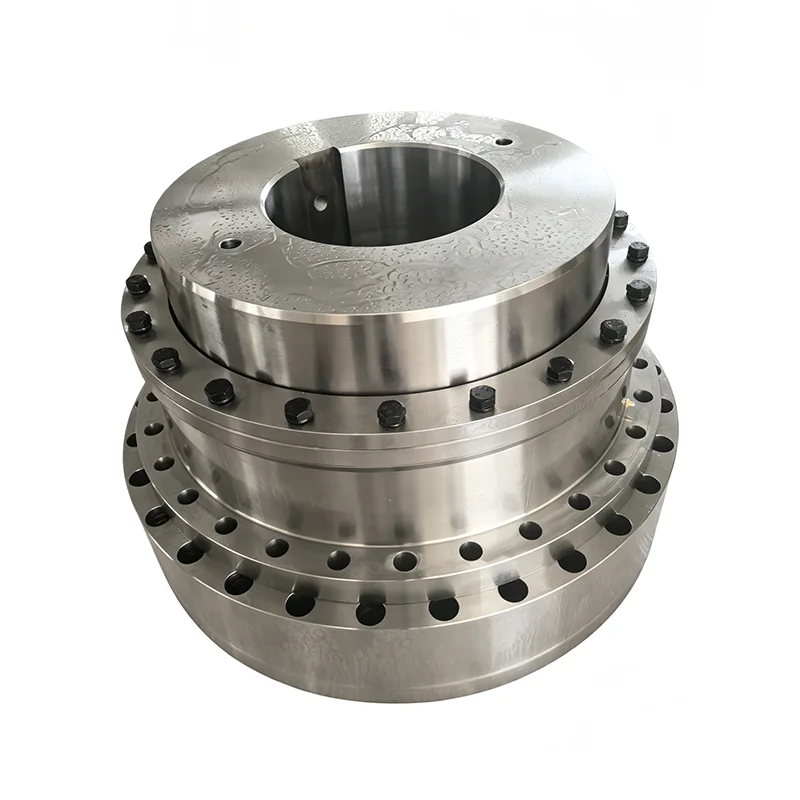

GICL 유형 드럼 기어 커플링

GICL 유형 드럼 기어 커플링은 산업용 동력 전달 시스템의 견고한 연결 구성 요소로 사용됩니다. 볼록한(크라운형) 외부 톱니와 직선형 내부 톱니를 결합하는 고유한 맞물림 구조를 활용하여 기어 톱니의 곡선 프로파일을 활용하여 설치 오정렬에 대한 다방향 보상을 달성함으로써 제한된 오정렬 보상 기능으로 인해 어려움을 겪는 표준 직선 톱니 기어 커플링의 한계를 극복합니다.

이 제품은 탁월한 최대 토크 용량과 최소의 동력 손실을 특징으로 합니다. 이는 볼 밀 및 분쇄기와 같은 중장비의 장기간 연속 완전 부하 작동을 지원할 수 있는 동시에 열악한 야외 환경에서 작동하는 고정밀 변속기 어셈블리 및 장비에 이상적으로 적합합니다.

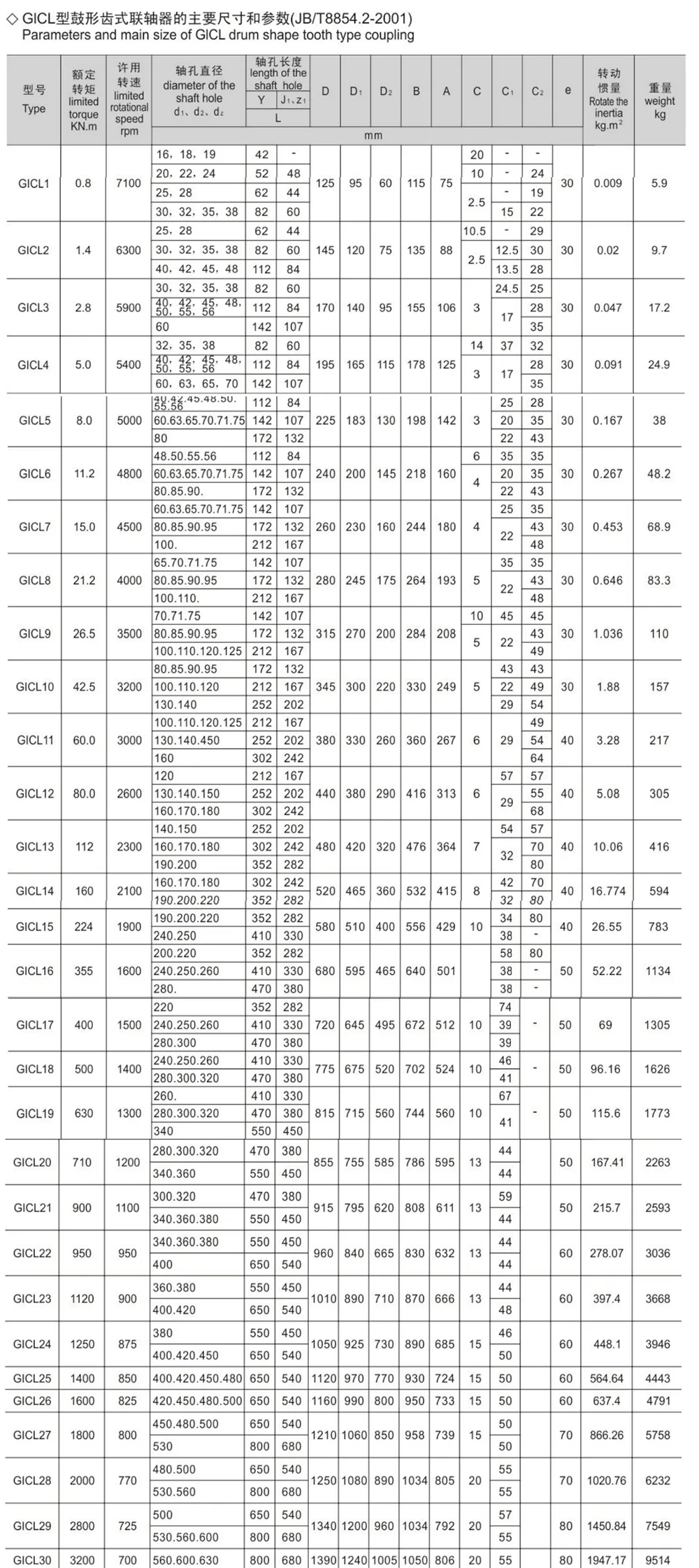

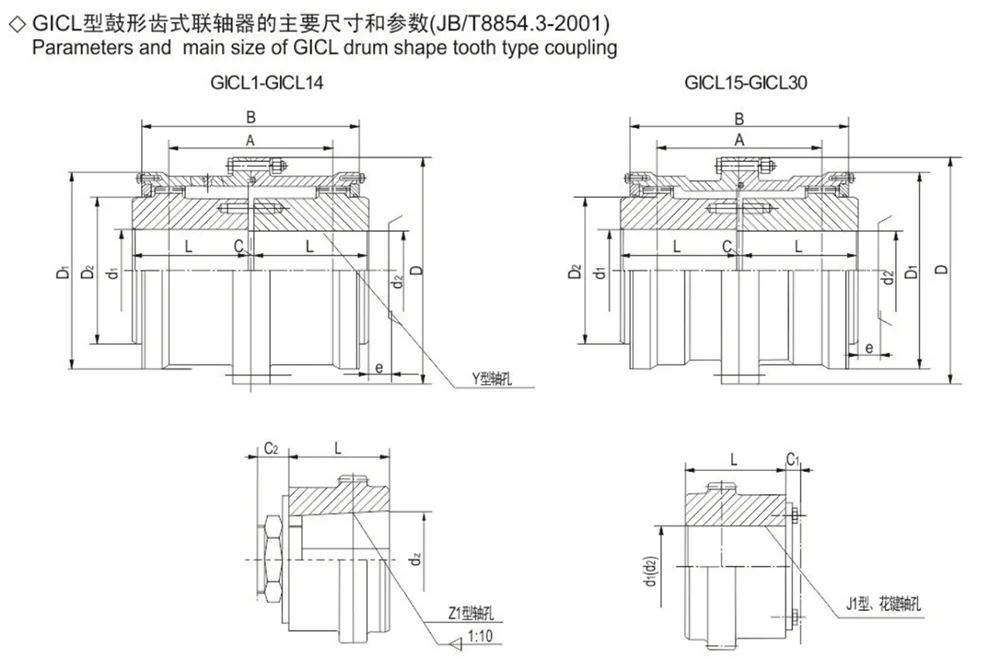

1. 품질 및 관성 모멘트는 축 길이의 최소 직경과 최대 길이로 계산된 근사치입니다.

2. 씰 링은 ​​고무로 펠트 처리된 원형 표면을 채택합니다.

3. 필요에 따라 J1축 구멍 끝에 블록링을 사용할 수 없습니다.

4. 방향 보정 허용1° 30'

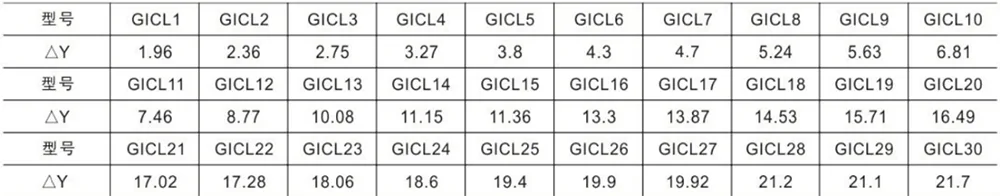

5. 방사형 보상 허용, Y는 다음 목록에 따릅니다.

성능상의 이점은 무엇입니까?

1. 초고부하 용량 및 에너지 효율적인 변속기

GICL 타입 드럼 기어 커플링은 뛰어난 정격 토크 용량과 극히 낮은 동력 전달 손실을 자랑하여 높은 전달 효율을 자랑합니다. 장기간의 전부하 운전 중에도 에너지 절약과 비용 절감을 촉진하여 고출력 중장비의 지속적인 전력 수요를 효과적으로 충족시킵니다.

2. Crowned Teeth를 통한 다차원 오정렬 보상

곡선 톱니 프로파일에 의해 제공되는 고유한 간격을 활용하는 독특한 크라운형 기어 구조 덕분에 커플링은 축방향, 반경방향 및 각도 오정렬을 동시에 보상할 수 있습니다. 이는 장비 조립 중 정확한 동축 정렬을 달성해야 하는 업계 전반의 과제를 효과적으로 해결합니다.

3. 원활한 작동, 소음 감소 및 장기 보호

커플링은 작동 중에 고유한 쿠션 및 진동 감쇠 효과를 제공하여 전체 소음 수준을 낮춥니다. 이는 고속 및 저속 작동 조건 모두에서 원활한 동력 전달을 보장하여 전반적인 기계 진동과 구성품 마모를 효과적으로 줄여 전체 변속기 시스템의 서비스 수명을 연장합니다.

모든 시나리오에 걸친 범용 애플리케이션

1. 중장비용 표준 부품

GICL 유형 드럼 기어 커플링은 볼밀, 분쇄기, 호이스트, 컨베이어, 압연기, 윈치, 화학 펌프 및 대규모 압축기를 포함한 광범위한 주류 중장비와 호환됩니다. 이는 중공업 기계의 OEM(Original Equipment Manufacturer)을 위해 자주 지정되는 연결 부품 역할을 합니다.

2. 다양한 환경에서도 안정적인 운영

바람과 비에 노출된 열악한 실외 환경, 24시간 연속 생산이 필요한 고부하 작업장 또는 높은 정렬 정확도가 가장 중요한 정밀 전송 스테이션에 배치되는 경우에도 이 커플링은 안정적이고 신뢰할 수 있는 성능을 유지합니다.

3. 비용 효율적인 표준 구성 요소

다양한 환경에 대한 적응성이 뛰어나고 현장 고장률이 낮은 것이 특징인 이러한 구성 요소는 제어 가능한 전체 조달 및 유지 관리 비용을 제공합니다. 이 제품은 산업 및 광산 응용 분야에서 사용되는 다양한 중부하 전송 시스템을 위한 매우 비용 효율적인 표준 구성 요소입니다.

소스 팩토리의 직접 공급 보장

자체 내부 처리 라인을 활용하여 품질 관리, 맞춤화, 가격 책정부터 판매 후 지원까지 전체 작업 흐름에서 완전한 자율 생산을 달성함으로써 중개자가 부과하는 가격 인상을 제거합니다.

1. 엄격하고 표준화된 품질관리

모든 제품은 현재 산업 표준을 엄격히 준수하여 제조 및 배송됩니다. 완성된 모든 장치는 정밀한 치수 검증, 실제 정격 토크 테스트, 포괄적인 육안 검사 등 엄격한 3단계 검사 프로세스를 거쳐 탁월한 공장 품질을 보장합니다.

2. 유연한 비표준 맞춤화 서비스

우리는 비표준 외부 치수 및 특수 보어 직경을 포함한 특정 고객 요구 사항을 충족하기 위해 유연한 맞춤 서비스를 제공합니다. 또한 부식성 환경이나 극한의 온도와 같은 까다로운 작동 조건을 견딜 수 있도록 특별히 설계된 맞춤형 수정 모델을 엔지니어링할 수 있습니다.

3. 공장에서 직접 가격 책정 및 판매 후 지원

중간 가격 인상 단계를 제거함으로써 우리는 경쟁력 있는 가격을 제공하며 대량 주문의 경우 훨씬 더 유리한 가격을 제공합니다. 우리는 포괄적인 기술 지원과 애프터 서비스를 제공하여 광범위한 산업 및 광업 기업에 비용 효율적인 전송 솔루션을 지속적으로 제공합니다.

FAQ

Q1: GICL 유형 드럼 기어 커플링과 표준 직선 톱니 기어 커플링의 핵심 차이점은 무엇입니까?

A1: 표준 직선 치형 커플링은 선형 치형 프로파일을 특징으로 하며 이는 오정렬을 최소화하고 설치 정렬에 대한 엄격한 요구 사항을 적용합니다. 대조적으로, GICL은 "드럼 모양"(크라운 모양) 외부 치아 프로파일을 사용합니다. 이 설계는 톱니 표면 전체에 걸쳐 보다 균일한 하중 분포를 보장하고 축, 반경 및 각도 오정렬에 대해 훨씬 더 넓은 범위의 보상을 제공합니다. 결과적으로 GICL은 장비 설치 시 정렬 편차가 더 큰 경우에도 안정적으로 작동하므로 더 넓은 범위의 작동 조건에 적합합니다.

Q2: 먼지나 강우량이 많은 실외 환경에서 장기간 사용이 가능한가요?

A2: 이 제품은 전체 금속 기어 구조를 특징으로 하며 노화되기 쉬운 고무나 나일론과 같은 탄성 부품을 포함하지 않습니다. 습하고 먼지가 많은 실외 환경에서도 안정적으로 작동합니다. 정기적인 그리스 윤활만이 필요한 유일한 유지보수입니다. 따라서 광산 작업 및 야외 분쇄 공장에서 연중 내내 사용하기에 이상적인 선택입니다.

Q3: GICL 커플링은 높은 작동 속도와 낮은 작동 속도 사이를 자주 전환하는 장비에 적합한 선택입니까?

A3: GICL 유형 드럼 기어 커플링은 고속 및 저속 작동 조건 모두에서 원활한 동력 전달을 보장하여 탁월한 진동 감쇠 및 소음 감소 기능을 제공합니다. 잦은 속도 변동으로 인한 진동 충격은 기어 톱니의 맞물림을 통해 효과적으로 완충 및 흡수되어 샤프트 시스템과 감속기의 마모를 최소화합니다.

Q4: 필요한 샤프트 보어 치수가 표준 사양과 일치하지 않으면 어떻게 됩니까? 공장에서 맞춤형 보어 가공을 수행할 수 있습니까?

A4: 맞춤형 가공 서비스를 지원합니다. 직접 제조업체로서 당사는 고객 장비의 실제 샤프트 직경과 일치하도록 비표준 샤프트 보어를 가공할 수 있습니다. 또한 부식성 환경이나 고온 조건과 관련된 응용 분야의 경우 비표준 기계의 특정 조립 요구 사항을 충족하기 위해 특수 표면 처리를 적용할 수 있습니다.
