ZL 유형 탄성 핀 기어 커플링

ZL 유형 탄성 핀 기어 커플링은 비금속 탄성 요소를 활용하는 견고한 연결 부품으로 분류됩니다. 기어 커플링의 전달 특성과 탄성 핀의 충격 흡수 특성을 독특하게 통합한 시중에서 보기 드문 하이브리드 커플링입니다. 낮은 지지력 천장의 한계로 인해 종종 어려움을 겪는 기존 탄성 핀 커플링과 달리 이 제품은 기어 커플링의 고하중 구조적 특성을 활용합니다. MC 나일론 탄성 핀을 코어 전송 매체로 사용함으로써 토크 전달 용량을 크게 높이는 동시에 전체 설치 공간을 줄입니다.

디자인 특징

ZL형 탄성 핀 기어 커플링의 전체 구조는 기어 구조와 탄성 핀 구조의 설계 장점을 결합하여 목표 최적화를 거쳤습니다. 모든 가공 치수 및 조립 표준은 국가 표준을 엄격히 준수하므로 커플링은 대부분의 대형 변속기 장비와 호환됩니다.

- 고유한 반원형 홈 맞물림 디자인: 두 커플링 플랜지의 외부 가장자리와 외부 슬리브의 내부 가장자리는 나일론 전송 핀을 안전하게 장착하고 고정하도록 설계된 일치하는 반원형 홈으로 가공됩니다. 동력은 구동측 플랜지에서 외부 슬리브로 전달된 후 핀을 통해 구동측 플랜지로 전달됩니다. 이 전송 논리는 안정성과 균일한 힘 분포를 보장합니다.

- 정의된 온도 작동 범위: 표준 산업 작업장 환경에 적합한 커플링은 -20°C ~ +70°C의 허용 온도 범위 내에서 작동하므로 실내 및 반실외 환경에서 사용되는 대부분의 일반 중장비 장비의 작동 요구 사항을 충족합니다.

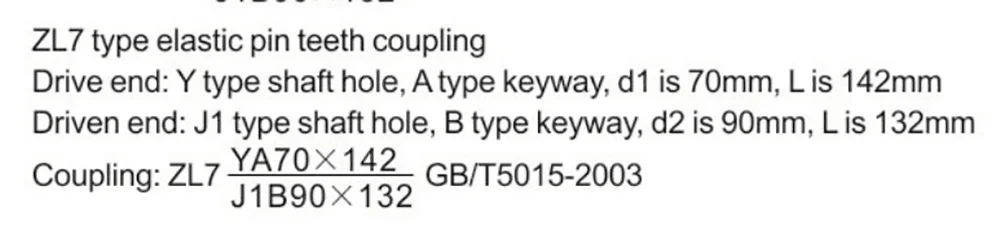

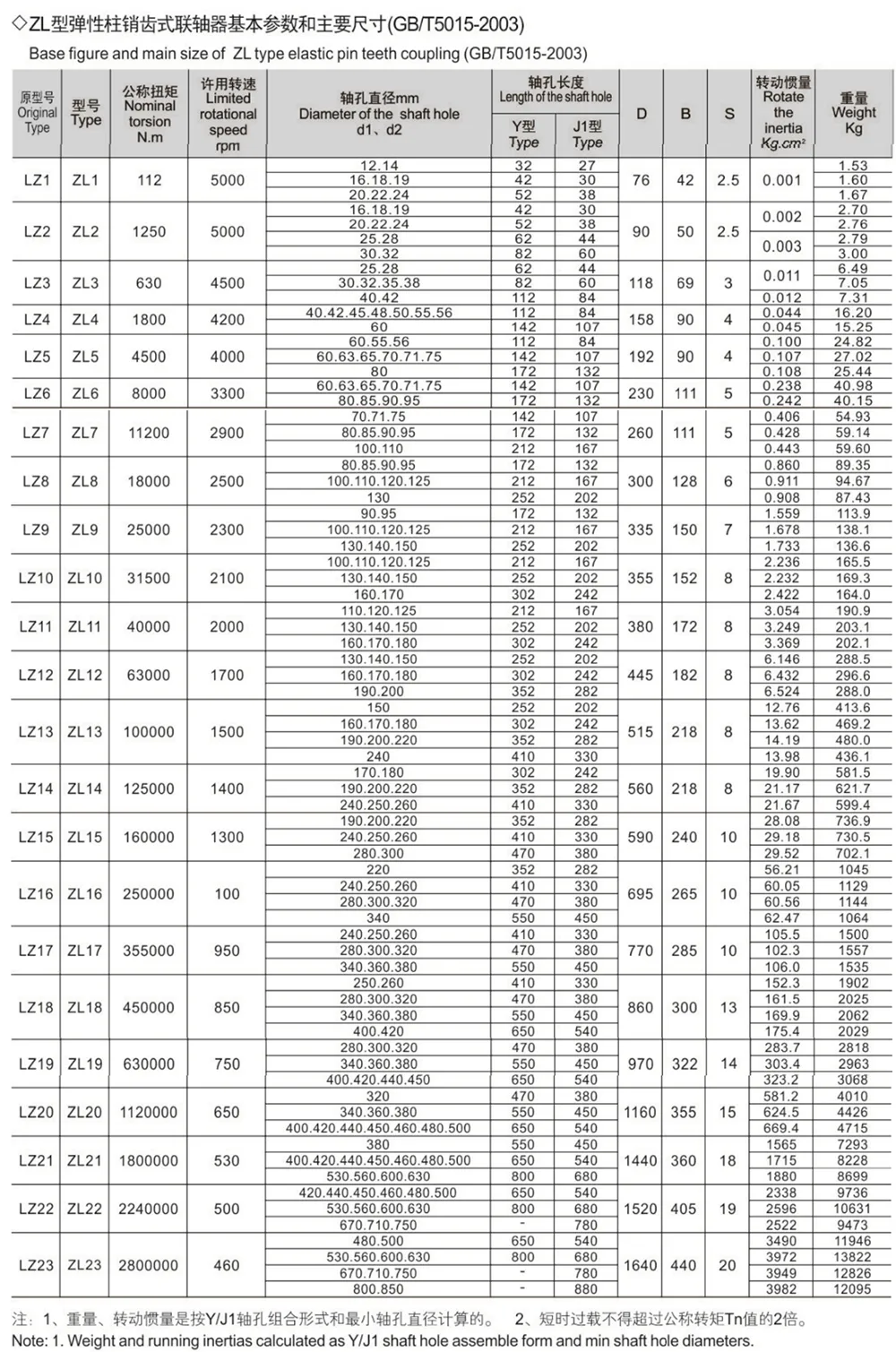

- 통합 국가 표준 사양: 제품의 샤프트 보어 구성, 키 홈 치수 및 표기 규칙은 국가 표준 GB/T 3852-1997: 커플링 - 보어 치수, 연결 형태 및 크기를 엄격히 준수합니다. 이는 높은 호환성을 보장하므로 보조 보어 수정 없이 기존 표준 구성 요소를 직접 교체할 수 있습니다.

- 사용 및 조립 제한 사항: 본 제품은 나일론 소재의 구조적 특성으로 인해 사용 중 약간의 작동 소음이 발생합니다. 따라서 소음 수준에 대한 엄격한 요구 사항이 있는 정밀 장비에는 적합하지 않습니다. 강화된 설치를 용이하게 하기 위해 옵션인 잠금 키트를 사용할 수 있으므로 커플링은 진동이 많은 고하중 응용 분야에 적합합니다.

구조 및 작동 원리

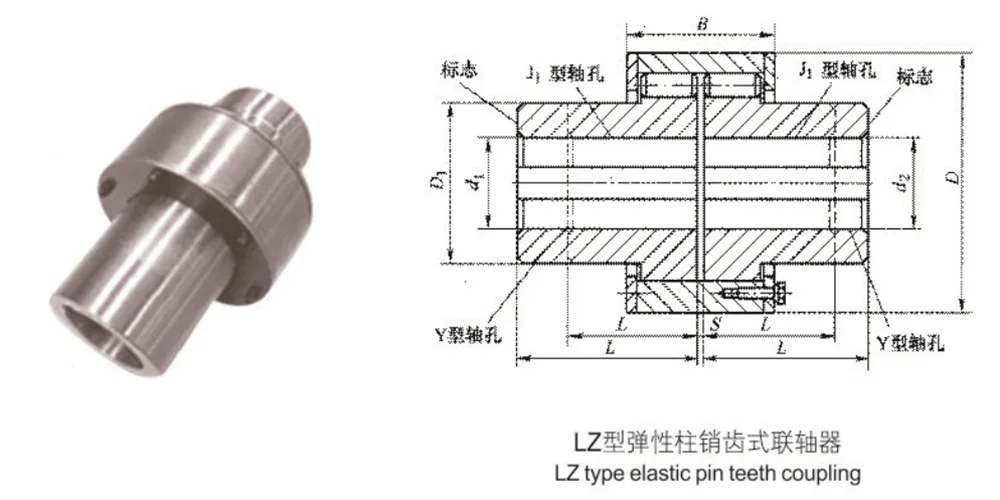

- 핵심 구성 요소: 전체 커플링 어셈블리는 주로 2개의 커플링 반쪽, 외부 슬리브, 여러 MC 나일론 드라이브 핀의 세 부분으로 구성됩니다. 불필요한 정밀성이나 깨지기 쉬운 구성요소가 포함되어 있지 않아 견고하고 내구성이 뛰어난 구조를 제공합니다.

- 연동 조립 방법: 두 개의 커플링 반쪽 외부 림에는 외부 슬리브의 내부 표면과 짝을 이루는 정밀하게 절단된 홈이 있어 밀폐된 위치 지정 구멍을 형성합니다. 나일론 핀이 이 구멍에 삽입되어 구동축과 구동축을 기계적으로 연결하고 고정합니다.

- 전달 메커니즘: 작동 중에 토크는 나일론 핀을 통해 전달되어 결과적인 전단력과 압축력을 지탱합니다. 동시에 나일론 소재의 고유한 탄성을 활용하는 커플링은 축, 반경 및 각도 정렬 오류를 자동으로 보정합니다. 또한 이 프로세스는 동시 충격 흡수 및 감쇠를 제공하여 교번 하중의 영향을 효과적으로 완화합니다.

주요 장점

ZL 유형 탄성 핀 기어 커플링은 내하중 용량, 설치 공간 및 유지 관리 비용이라는 세 가지 핵심 요소 사이에서 최적의 균형을 유지합니다. 기존 기어 커플링 및 표준 탄성 핀 커플링과 비교하여 전반적인 적응성이 뛰어나며 특히 저속, 고하중 기계에 적합합니다.

- 이중 구조적 이점: 기어 커플링의 이중 장점인 높은 토크 전달과 탄성 핀 커플링의 충격 흡수 및 감쇠 기능을 통합합니다. 결과적으로 컴팩트한 구조는 최소한의 공간을 차지하며, 단위 부피당 하중 지지 능력은 동일한 크기의 표준 탄성 커플링보다 훨씬 뛰어납니다.

- 다차원 보상 및 감쇠: 고품질 MC 나일론 핀을 동력 전달 매체로 활용함으로써 커플링은 재료 고유의 자체 감쇠 특성을 활용합니다. 다양한 정렬 오류를 자동으로 보정하여 원활한 작동을 보장하고 시작/종료 과도 현상 및 고주파 진동의 영향을 효과적으로 완화합니다.

- 저렴하고 번거롭지 않은 유지 관리 비용: 가볍고 단순화된 구조로 설치 및 시운전의 복잡성이 줄어듭니다. 또한 나일론 핀은 자체 윤활 특성을 갖고 있어 일상적인 윤활이 필요하지 않습니다. 노후된 핀을 교체할 때 주요 기계를 이동할 필요가 없습니다. 핀을 직접 제거하고 교체할 수 있어 유지관리 비용이 대폭 절감됩니다.

- 중부하 산업 응용 분야에 대한 다양한 적용: 당사의 전체 제품 라인은 국가 표준을 엄격히 준수하여 대량 생산되며, 광범위한 사양과 높은 호환성을 갖추고 있습니다. 내마모성 및 피로 저항성 나일론 소재로 제작된 이 커플링은 긴 사용 수명을 보장합니다. 이 제품은 광업, 야금, 화학, 워터 펌프, 팬 및 운반 기계와 같은 산업 전반에 걸쳐 다양한 저속, 중부하 전송 시스템에 적합하도록 특별히 설계되었습니다.

마크 샘플

제조상의 이점

ZL형 탄성 핀 기어 커플링의 주요 소스 제조업체로서 당사는 원자재 조달부터 최종 공장 출시까지 전체 생산 공정에 걸쳐 엄격한 품질 관리를 유지합니다. 우리는 국내 및 해외 구매자에게 표준화된 장치와 비표준 맞춤화 서비스를 모두 제공합니다.

표준 사양 외에도 비표준 보어 가공, 길이 수정, 특수 표면 처리 등 맞춤형 서비스를 제공합니다. 고객의 특정 작동 매개변수와 작업 조건을 기반으로 다양한 유형의 비표준 중장비 장비에 정확하게 맞도록 제품 구조를 최적화할 수 있습니다.

공장에서 직접 판매하는 모델로 운영되며 중간 가격 인상을 제거하여 동일한 품질의 제품에 대해 보다 경쟁력 있는 가격을 제공합니다. 또한, 당사는 전담 일대일 원격 기술 지원과 함께 세부 도면 및 설치 매뉴얼을 포함한 포괄적인 기술 문서를 제공합니다.
