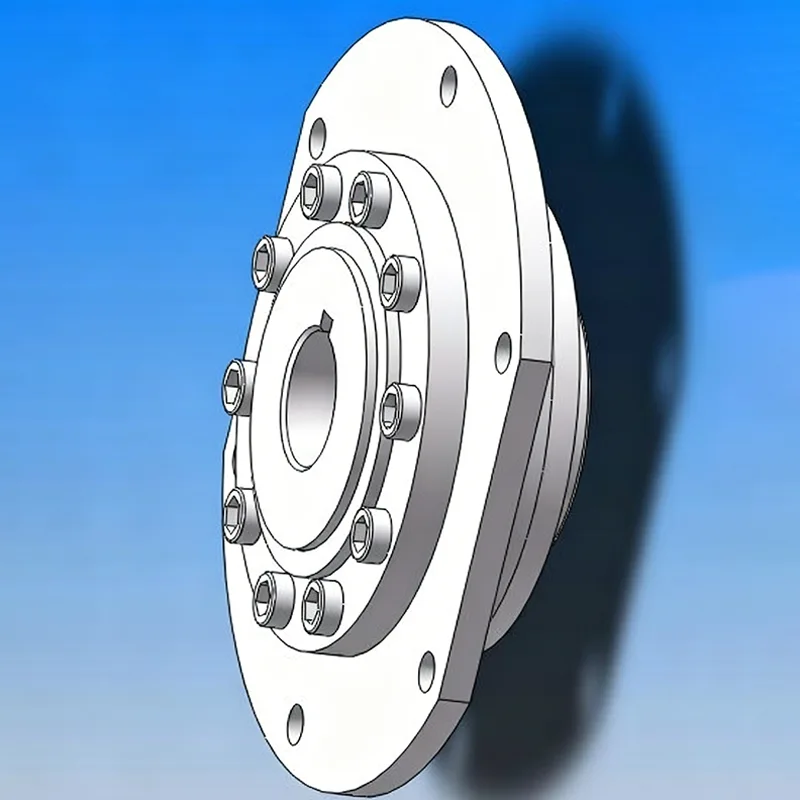

WJA형 구형 롤러 커플링

WJA형 구형 롤러 커플링은 중부하 작업 조건을 위해 특별히 설계된 업그레이드된 변속기 연결 구성품입니다. 성숙한 구형 롤러 전동 구조와 다용도 원통형 축 구멍 연결 방법을 사용하여 설치 용이성과 작동 안정성 사이의 균형을 유지합니다.

일반 변속기 부품과 달리 다차원 변위 보상, 고강도 하중 지지 능력 및 강력한 환경 적응성을 갖추고 있습니다. 일체형 단조와 정밀 가공을 통해 구조적 성능을 향상시키고, 복잡하고 가혹한 작업 조건은 물론 고주파 작동 모드를 장기간 효과적으로 처리할 수 있습니다. 각종 중공업 장비의 동력 전달을 위한 핵심 선호 부품입니다.

프로세스 장점

1. 고강도 소재 일체형 성형

고품질의 고강도 합금 원료를 활용하여 완전한 단조 공정을 거쳐 제품을 성형합니다. 전체적인 구조에는 접합 틈이 없으며 기본 강도와 구조적 인성이 일반 용접 제품보다 훨씬 뛰어납니다. 이를 통해 고하중 변형 및 파손과 같은 문제를 처음부터 방지할 수 있습니다.

2. 정밀한 CNC 가공

전체 기계는 CNC 정밀 가공을 사용하여 처리됩니다. 주요 구성 요소의 치수 오류를 제어할 수 있고 동축 편차가 작아 구성 요소 조립의 정확성을 보장하고 과도한 조립 간격으로 인해 실행 지터가 발생하고 결함이 풀리는 것을 방지합니다.

3. 전체적인 열처리 강화처리

WJA형 구형 롤러 커플링은 전반적인 열처리 공정 최적화를 거칩니다. 이는 제품의 전반적인 경도와 구조적 인성을 동시에 향상시켜 강성과 인성의 균형을 달성합니다. 무거운 하중의 충격을 견딜 수 있고 장기간의 교번 하중으로 인한 피로 손상을 방지할 수 있습니다.

4. 롤러 접촉면의 미세 연삭 공정

코어 전동 롤러의 접촉면은 미세하게 연마되어 있습니다. 결합 접촉 표면은 매끄럽고 평평하여 작동 중에 걸림이나 들러붙는 마모 없이 부드럽고 방해받지 않는 맞물림을 보장하여 전송 손실을 크게 줄입니다.

5. 여러 엄격한 품질 관리 심사

다양한 수준의 품질 검사 표준이 구현되어 크기 정확도, 동축성 및 간격과 같은 핵심 매개변수를 엄격하게 제어합니다. 이를 통해 소스의 품질을 제어하고 제품이 장기간에 걸쳐 느슨해짐, 고장 또는 불안정한 성능 없이 지속적으로 작동할 수 있도록 보장합니다.

작동 조건 적응성

- 넓은 온도 범위의 내후성 : WJA형 ​​스페리컬 롤러 커플링은 고온 및 저온에 대한 내성이 뛰어나 옥외 햇빛 노출, 극한 추위, 습도 등 극한 기후 조건에 적응할 수 있으며, 규칙적인 온도 변화에 영향을 받지 않으며 사계절 안정적인 작동을 유지합니다.

- 복잡한 환경에서의 부식 방지: 강화된 씰링 구조로 외부로부터의 먼지, 오일 및 습기의 침식을 효과적으로 방지할 수 있으며 내부 롤러 변속기 구조에 대한 포괄적인 보호를 제공하여 먼지가 많고 기름기가 많으며 습한 열악한 생산 작업장에 적합합니다.

- 고강도 운전 모드 적응성: 24시간 연속 운전, 빈번한 기동 정지, 장비의 왕복 운동 등 고강도 운전 모드에 완벽하게 적응할 수 있으며, 전력 감쇠나 전송 장애 없이 지속적이고 안정적인 전력 출력을 제공합니다.

- 보편적인 중부하 작업용: 크레인, 야금 기계, 광산 기계 등 다양한 중공업 장비에 적합하며 다양한 가혹한 중부하 작업 조건을 안정적으로 처리할 수 있으며 중부하 전송 시스템을 위한 신뢰할 수 있는 지지 부품입니다.

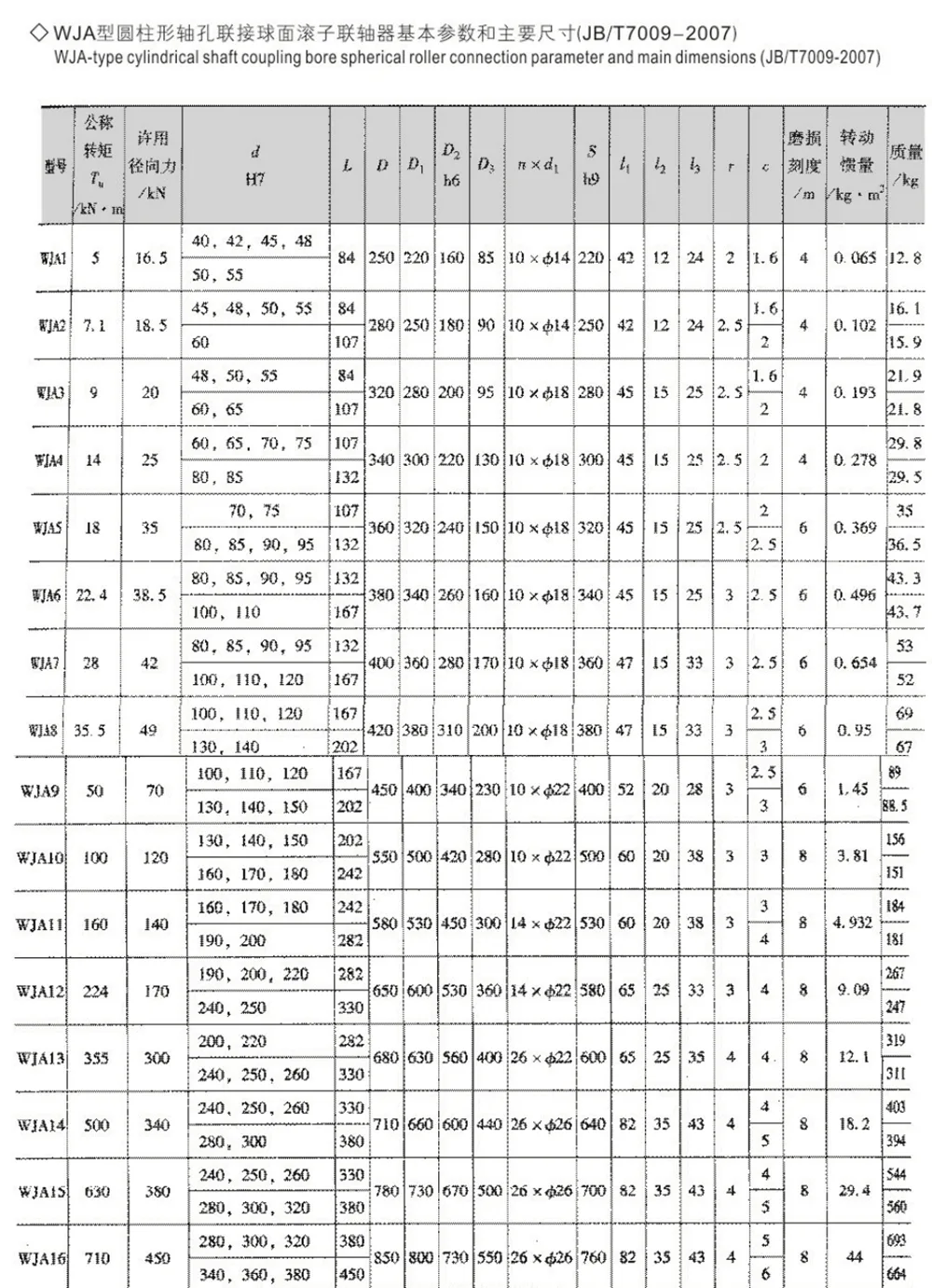

참고: 1. 관성 모멘트와 질량은 대략 축 구멍의 최소 직경에 따라 계산됩니다.

2. 나열된 키 홈 유형 또는 기타 키 홈 유형의 범위를 벗어나는 축 구멍 직경 및 Si L 정도는 제조업체와 협의하여 사용하십시오.

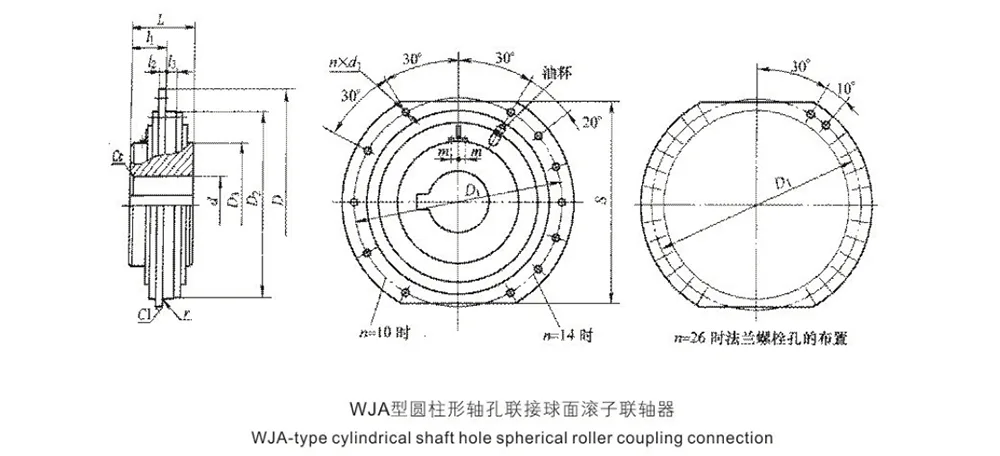

WJA형 커플링의 축 구멍, 연결 형태 및 치수는 GB/T 3852-1997에 명시된 J1형 축 구멍과 A형 또는 B형 키 홈을 준수해야 하며, 축 구멍의 표면 거칠기 Ra는 3.2μm를 초과해서는 안 됩니다.

설치하기 전에 커플링의 버를 제거하십시오. 조립하는 동안 롤러 구멍에 윤활 그리스를 바르십시오.

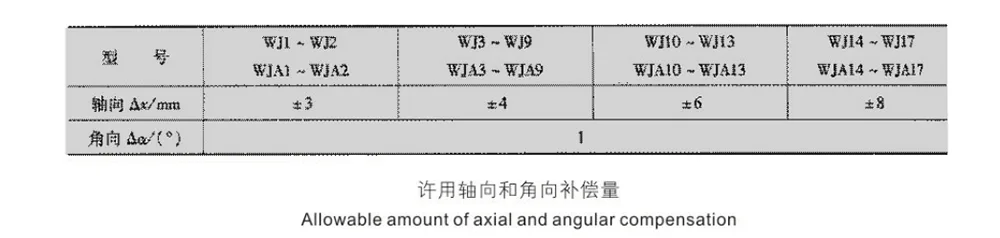

조립 후 각 하프 커플링은 표 4-107에 지정된 Δx 값만큼 자유롭게 회전하고 축 방향으로 이동할 수 있어야 합니다.

FAQ

Q1: WJA 유형 구형 롤러 커플링의 핵심 장점은 무엇입니까?

A1: WJA형 ​​구면 롤러 커플링은 원통형 샤프트 구멍을 사용하여 연결하므로 높은 다양성과 간단한 조립 정렬이 특징입니다. 또한 구형 롤러 커플링의 다차원 변위 보상 기능을 유지하여 설치 용이성과 전송 안정성의 균형을 유지합니다. 다양한 중장비의 기어박스, 드럼, 모터 전달 메커니즘에 맞게 특별히 설계되었습니다.

Q2: 먼지, 기름, 습한 실외 환경에서 오랫동안 사용할 수 있나요?

A2: 제품에는 강화된 밀봉 구조가 장착되어 있어 먼지, 기름, 수증기가 내부 구조로 들어가는 것을 효과적으로 방지할 수 있습니다. 동시에 고온 및 저온 모두에서 온도 변화에 대한 저항력이 뛰어나며 장기간 작동을 위해 옥외 개방 공간, 먼지가 많고 기름이 많은 작업장 등과 같은 복잡하고 가혹한 작업 조건에 적응할 수 있습니다.

Q3: 자주 기동하고 정지하며 24시간 연속 작동하는 중부하 장비에 본 제품이 적합합니까?

A3: 전체적으로 열처리를 하여 강도를 강화한 제품으로 내피로성이 우수합니다. 잦은 시동 및 정지는 물론 장기간의 전체 부하 연속 작동의 영향을 견딜 수 있습니다. 전력 출력이 안정적이고 고장률이 낮으며 고강도 산업 작동 모드에 적합합니다.

- Q4: WJA형 ​​제품의 가공기술 장점이 장비 운용에 어떤 이점을 주는가?

A4: 통합 단조 + CNC 정밀 가공은 작은 동축 오류와 작동 중 지터 없이 전체 기계 정확도를 보장합니다. 롤러 접촉면을 미세연마 처리하여 맞물림이 원활해지고 전달 손실이 낮아지며, 장기간 사용에도 풀리거나 파손될 가능성이 적어 유지 관리 비용이 크게 절감됩니다.
