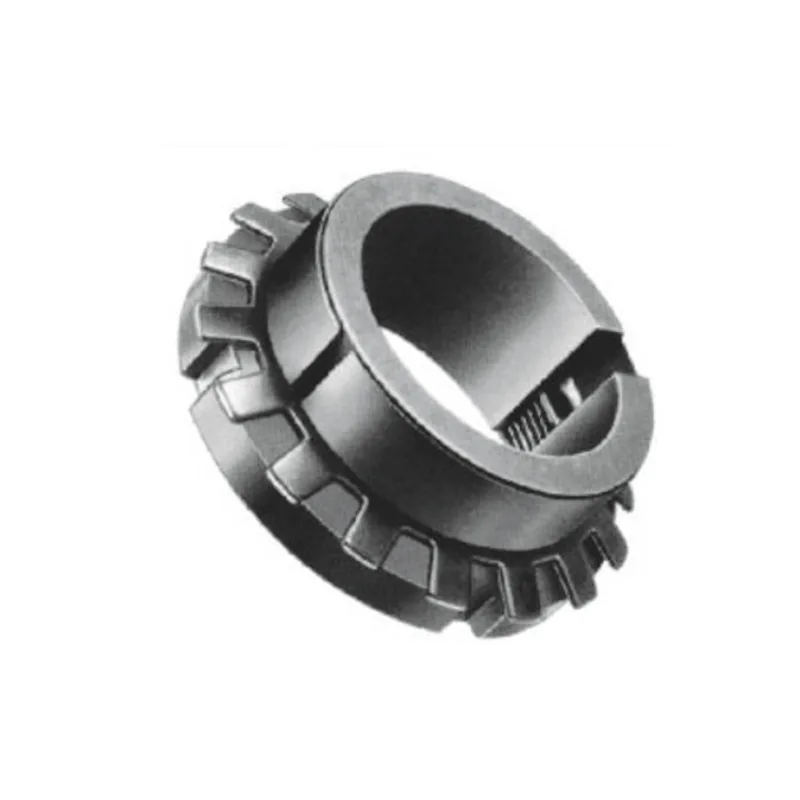

Z9형 잠금 어셈블리

Type Z9 잠금 어셈블리는 Jiteng Machinery가 개발한 독점적이고 가벼우면서도 튼튼한 열쇠가 없는 잠금 구성 요소입니다. 그 작동은 동력 전달을 위한 정밀 원추형 자동 잠금 원리에 의존합니다. 최소한의 설치 공간을 차지하는 슬림하고 컴팩트한 프로파일을 자랑하며 균일하고 안정적인 체결력을 제공하므로 다양한 유형의 중실축 및 중공축에 모두 호환됩니다. 이 제품은 제한된 공간, 중-중량 부하 및 빈번한 시작-정지 작업과 관련된 응용 분야를 위해 특별히 설계되었으며 자동화 시스템, 목공 장비 및 포장 기계를 포함한 일반 기계에 널리 적용됩니다.

경량 설계 및 공간 절약 장점

기존의 부피가 큰 확장 슬리브와 차별화되는 Type Z9는 얇고 가벼운 구조 설계가 특징입니다. 주어진 토크 등급에 대해 전체 설치 공간과 프로필이 더 얇아지고 내부 공간이 콤팩트하고 레이아웃이 제한된 장비 내에서 조립 문제를 해결하도록 특별히 설계되었습니다.

1. 등가 토크에 대한 더 작은 설치 공간: 표준 중-고중량 하중 지지 기능을 유지하면서 어셈블리는 슬림하고 유선형 구조를 특징으로 합니다. 동등한 토크 사양의 표준 확장 슬리브보다 두께와 전체 부피가 우수하여 "소형, 고부하" 성능 비율을 효과적으로 달성합니다.

2. 소형 장비 레이아웃에 최적화: 자동화 시스템 및 정밀 경공업 기계의 제한된 설치 공간을 염두에 두고 설계되었으므로 어셈블리는 일단 설치되면 초과 공간을 차지하지 않습니다. 이를 통해 호스트 시스템의 내부 레이아웃을 깔끔하고 체계적으로 정리할 수 있으므로 더 가볍고 통합된 장비 설계로의 전환이 지원됩니다.

3. 샤프트 직경 전반에 걸친 높은 다양성: Z9형 잠금 어셈블리를 사용하면 다양한 중실축 및 중공축 사양에 대한 동력 전달 연결이 가능합니다. 호환 가능한 샤프트 직경이 광범위하여 높은 다양성을 보장하므로 다른 구성 요소 모델 간에 자주 전환할 필요 없이 여러 유형의 장비에 걸쳐 활용할 수 있습니다.

부하 버퍼링 및 샤프트 보호 기능

1. 순간 충격 부하 완충: 장비 작동의 시작 및 종료 단계에서 순간 충격력과 급격한 토크 변동이 발생합니다. Z9형 잠금 어셈블리의 균일한 클램핑 구조는 이러한 충격력을 효과적으로 완충하여 갑작스러운 부하 변화로 인해 변속기 시스템에 가해지는 기계적 응력(또는 "하드 응력")을 완화합니다.

2. 응력 집중 손상 제거: 기존 주요 연결과 관련된 단일 지점 하중 지지의 고유한 단점을 제거함으로써 시스템은 전체 접촉 영역에 걸쳐 균일한 하중 분포를 달성합니다. 이는 샤프트와 허브 내부의 응력 집중 문제를 완전히 제거하여 샤프트 변형, 표면 손상 및 부품 균열과 같은 고장을 방지합니다.

3. 핵심 구성 요소의 서비스 수명 연장: 부하 충격을 완화하고 균일한 토크 전달을 보장하는 특성을 통해 시스템은 메인 샤프트, 베어링 및 허브와 같은 중요한 드라이브트레인 구성 요소의 마모율을 크게 줄여 전체 기계 핵심 어셈블리의 작동 수명을 효과적으로 연장합니다.

내후성 및 환경 적응성

1. 탁월한 먼지 및 녹 방지: 강화된 표면 보호 공정을 특징으로 하는 어셈블리는 먼지 및 녹에 대한 탁월한 저항성을 나타냅니다. 먼지, 가벼운 습도 또는 경미한 오일 오염이 있는 표준 산업 작업장 환경에서 장기간 안정적으로 작동할 수 있습니다.

2. 변동하는 온도에서의 안정성: 재료는 안정적인 물리적 특성을 가지고 있습니다. 결과적으로 열팽창 및 수축과 관련된 환경 온도 변동에 노출되어도 느슨해지거나 달라붙는 일 없이 안전하게 유지됩니다. 이는 잠금 메커니즘의 풀림, 걸림 또는 부식으로 인한 압착과 같은 문제를 방지합니다.

3. 전천후에 안정적인 클램핑 및 토크 전달: Z9형 잠금 어셈블리는 표준 작동 환경에서 일반적인 사소한 방해에도 영향을 받지 않습니다. 이는 낮과 밤 내내 일관된 클램핑 토크와 변속기 정밀도를 유지하여 광범위한 작동 조건에서 탁월한 안정성과 적응성을 보여줍니다.

고효율 전송의 장점

1. 손실을 최소화한 백래시 제로 변속기: 테이퍼형 표면은 빈틈 없이 꼭 맞도록 되어 있어 "데드 트래블"이나 지연 없이 동력 전달을 보장합니다. 이는 기계적 백래시로 인한 전력 손실을 완전히 제거하여 전송 효율을 크게 향상시킵니다.

2. 장비의 에너지 소비 절감: 고효율, 정밀한 동력 전달 구조로 비효율적인 에너지 소비를 최소화합니다. 장기간 연속 작동하는 동안 이는 장비의 전체 ​​에너지 사용량을 효과적으로 낮추어 생산 운영 비용을 절감합니다.

3. 생산 능력의 지속적인 향상: 장비의 전송 시스템은 전력 중단이나 회전 속도 저하 없이 더 효율적이고 원활하게 작동합니다. 이는 지속적으로 운영 효율성을 유지하여 기업의 전체 생산 능력을 꾸준하고 안정적으로 증가시킵니다.

적용 가능한 시나리오

Type Z9 잠금 어셈블리는 가볍지만 견고한 변속기 애플리케이션을 위해 특별히 설계되었습니다. 다양한 장비 유형과 호환 가능하며 제한된 공간이나 제한된 환경에서 무거운 하중을 전달하는 데 이상적인 구성 요소 역할을 합니다. 자동화 시스템, 목공 기계, 포장 기계, 보조 야금 장비, 감속기, 산업용 팬, 워터 펌프 및 운반 시스템을 포함한 다양한 유형의 경공업 및 일반 중장비에 널리 적용됩니다.

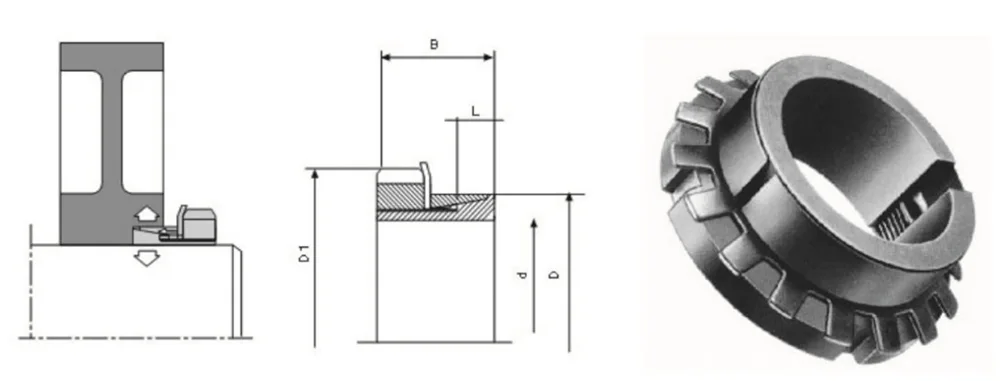

Z9 유형 잠금 어셈블리의 기본 치수 및 매개변수

FAQ

Q1: Z9형 잠금 어셈블리와 표준 고강도 잠금 어셈블리의 핵심 차이점은 무엇입니까?

A1: Z9의 주요 특징은 작고 가벼우면서도 견고한 디자인입니다. 동등한 토크 용량의 경우 전체 부피가 더 작고 프로파일이 더 얇습니다. 내부 장비 공간이 제한된 조립 시나리오를 위해 특별히 설계되어 컴팩트한 폼 팩터와 강력한 하중 지지 성능의 균형을 효과적으로 유지합니다. 정밀 자동화 및 경공업 장비 전용 특수 부품입니다.

Q2: 이 장치를 제한된 설치 공간에 정상적으로 설치하고 작동할 수 있습니까?

A2: Z9는 공간 레이아웃이 좁은 장비를 위해 특별히 개발된 맞춤형 엔지니어링 컴팩트 구조를 특징으로 합니다. 최소한의 공간을 차지하고 설치 및 제거가 편리합니다. 공간적 제약으로 인한 조립 어려움을 완전히 방지하여 다양한 유형의 통합 정밀 장비에 완벽하게 적합합니다.

Q3: Z9 잠금 어셈블리는 시작-정지 주기가 빈번한 장비에 적합합니까?

A3: Z9는 뛰어난 충격 흡수 및 부하 분산 기능을 갖추고 있습니다. 잦은 스타트-스톱 작동이나 급격한 부하 변동으로 인해 발생하는 충격 응력을 효과적으로 흡수하여 샤프트의 손상을 방지하고 풀림이나 미끄러짐과 관련된 문제를 완전히 제거합니다. 이는 고주파 시작-정지 주기가 포함된 연속 작동 환경에 이상적으로 적합합니다.

Q4: Z9 잠금 어셈블리는 기존 키 연결에 비해 전송 효율성 측면에서 어떤 이점을 제공합니까?

A4: 기존의 키 연결은 백래시(간격) 피팅, 동력 전달 지연 및 상당한 마모 관련 손실과 같은 문제가 발생하기 쉽습니다. 이와 대조적으로, Z9형 잠금 어셈블리는 백래시가 없는 자체 잠금 테이퍼형 표면 메커니즘을 활용합니다. 이를 통해 무손실 전력 전송, 빠른 응답 시간 및 낮은 에너지 소비가 보장됩니다. 장기간 안정적인 작동 효율을 유지하며 토크 저하 문제가 없습니다.
