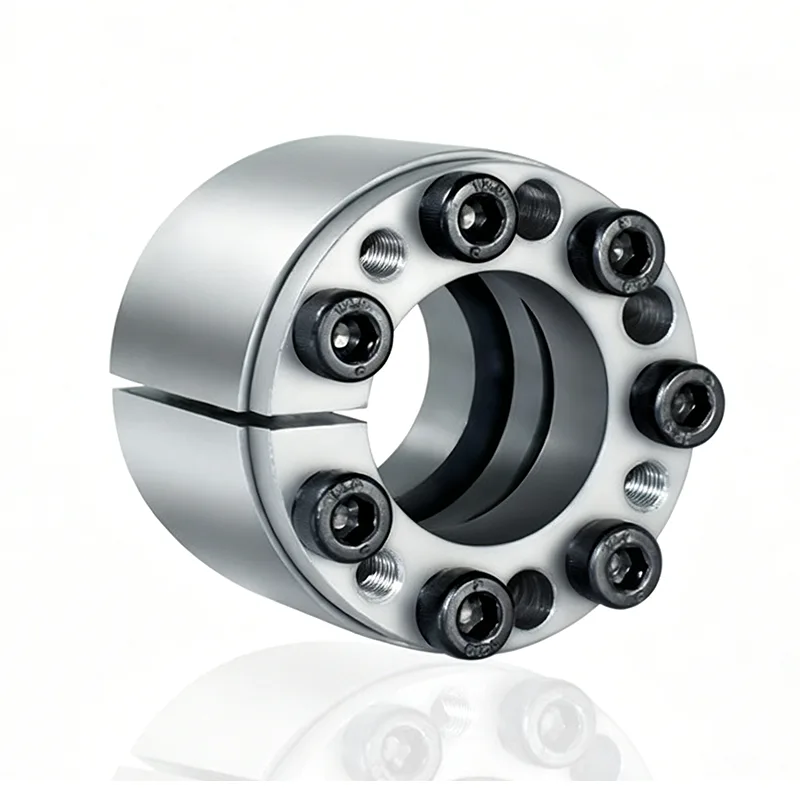

Z12형 잠금 어셈블리는 대구경 변속기 샤프트용으로 특별히 개발된 고강도 키리스 연결 부품입니다. 테이퍼면 마찰 잠금 원리를 활용하여 정밀한 센터링과 안정적인 토크 전달을 실현합니다. 전체적으로 두꺼워진 단조 구조로 비틀림과 충격에 대한 저항력이 뛰어나 중공업에서 일반적으로 발생하는 높은 토크, 연속적인 고부하 작동 조건에 완벽하게 적합합니다.
통합 단조 공정을 통해 고품질 합금강으로 제작되고 전문적인 템퍼링 및 담금질 열처리가 결합된 완제품은 높은 경도와 균형 잡힌 인성을 자랑합니다. 뛰어난 내마모성과 내변형성을 발휘하여 장시간 고하중 작업 시 구조적 피로 손상이 발생하기 어렵습니다.
테이퍼형 표면은 충분한 접촉 영역을 제공하여 일단 잠기면 클램핑 힘이 전체 접촉 영역에 걸쳐 균일하게 분산되어 힘을 가할 때 "사각 지점"이 남지 않도록 합니다. 장비의 최대 부하 작동 중에는 변속기 미끄러짐이나 축 변위 위험이 없습니다. 전력 전송은 전체 프로세스 전반에 걸쳐 안정적이고 신뢰할 수 있는 상태를 유지하여 전력 감쇠와 관련된 문제를 효과적으로 제거합니다.
키가 없는 조립 방법을 활용하는 이 구성 요소는 대구경 샤프트 또는 허브에 대한 슬로팅 또는 드릴링 작업이 필요하지 않습니다. 이는 소스에서 메인 샤프트의 원래 구조적 무결성을 보존하여 샤프트 파손, 샤프트 마모 또는 느슨한 연결과 같은 고장 가능성을 효과적으로 줄여 장비 변속기 시스템의 전반적인 고장률을 낮춥니다.
Z12형 잠금 어셈블리는 가열 장비가 필요 없는 "냉간 장착" 설치 프로세스를 사용하므로 고정 볼트를 조이기만 하면 잠금 및 위치 지정이 가능합니다. 설치 위치를 자유롭게 미세 조정할 수 있으며 향후 유지 관리를 위한 분해가 편리합니다. 또한 이 시스템은 여러 장치의 결합 설치를 지원하여 초고부하 작동 조건을 수용할 수 있도록 전체 전달 토크를 효과적으로 높입니다.
1. 전용 대구경 적응: 샤프트 직경이 큰 장비에 맞게 특별히 설계되었습니다. 대구경 구동 샤프트의 변속기 연결을 위해 설계된 이 제품은 다양한 중공업 기계의 샤프트 사양에 정확하게 맞으며 표준 잠금 어셈블리와 관련된 일반적인 문제점, 즉 불충분한 보어 크기, 부적절한 하중 지지 용량 및 열악한 호환성을 효과적으로 해결합니다.
2. 신규 및 기존 장비에 대한 수정이 필요 없는 직접 설치: Z12형 잠금 어셈블리는 탁월한 다양성을 자랑하며 보편적인 산업 표준 치수를 준수합니다. 주요 장비 본체에 대한 구조적 수정이 필요하지 않으므로 사전 조립 중에 새 장비에 직접 통합할 수 있거나 노후화된 중장비의 변속기 업그레이드를 직접 교체할 수 있습니다. 이를 통해 개조에 대한 장벽이 낮아지고 구현 속도가 빨라집니다.
3. 피로 저항성과 교번 하중에 대한 탄력성; 연중무휴 연속 작동 지원: 피로 및 교번 하중에 대한 탁월한 저항성을 나타내는 이 어셈블리는 중공업 기계의 일반적인 연속 고부하 작동 조건을 오랜 기간 동안 견딜 수 있습니다. 빈번한 부하 변동과 지속적인 충격 부하에도 안정적인 잠금 무결성을 유지하여 장기간 작동 시 높은 내구성과 수명을 보장합니다.
1. 포괄적인 표준 사양; 교체가 용이한 높은 호환성: 전체 제품 시리즈는 표준화된 사양으로 제작되어 완벽한 모델 라인업과 뛰어난 호환성을 제공합니다. 손상이 발생한 경우 2차 가공이나 개조 없이 장치를 일치하는 부품으로 직접 교체할 수 있으므로 장비 유지 관리 및 부품 교체의 복잡성이 크게 줄어듭니다.
2. 마모되기 쉬운 부품이 없습니다. 유지 관리가 필요 없는 작동 달성: Z12형 잠금 어셈블리에는 소모품이나 마모되기 쉬운 부품이 포함되어 있지 않으며 견고하고 내구성이 뛰어난 구조 설계가 특징입니다. 일상적인 윤활이나 주기적인 점검 및 유지보수가 필요하지 않아 장비 작동 및 유지보수에 필요한 인건비와 재료비를 크게 절감하고 장기적으로 뛰어난 경제성을 제공합니다.
3. 중공업 시나리오에 최적화되었습니다. 극대화된 다양성: 대형 팬, 광산 장비, 중부하 작업용 컨베이어 시스템, 중부하용 기어 감속기 및 건설 기계를 포함한 중부하 작업용 변속기 응용 분야와 광범위하게 호환되며 중공업 장비의 고토크 변속기 시스템에 선호되는 키 없는 연결 구성 요소입니다.
기존의 중소형 잠금 어셈블리와 구별되는 Type Z12 잠금 어셈블리는 전문화되고 두꺼워지며 통합된 견고한 구조를 특징으로 합니다. 특히 초고하중, 충격 부하 및 지속적인 전부하 작동과 관련된 조건을 처리하도록 최적화되었습니다.
1. 두꺼운 일체형 단조 - 극대화된 구조적 강성: 두꺼워진 일체형 단조 구조를 특징으로 하며 전체적인 강성은 표준 잠금 어셈블리의 강성을 훨씬 뛰어넘습니다. 압축 및 비틀림 저항이 크게 향상되어 중장비 장비의 극한 하중 요구 사항을 구조적으로 충족합니다.
2. 극한의 정격 토크를 견딤 - 변형 없는 작동: 장기간에 걸쳐 매우 높은 정격 토크와 레이디얼 하중을 안정적으로 유지할 수 있습니다. 지속적인 고하중 작동 시 구조적 변형이나 풀림 문제가 발생하지 않아 우수한 하중 지지 안정성을 보장합니다.
3. 갑작스러운 충격에 대한 복원력 - 작동 조건에 대한 높은 적응성: 장비 시작, 종료 또는 갑작스러운 부하 변동으로 인해 발생하는 일시적인 충격 부하를 받는 경우에도 견고한 잠금을 유지합니다. 느슨해짐, 미끄러짐 또는 구조적 정렬 불량을 방지하여 중공업 기계의 연속적인 최대 생산 능력을 보장합니다.
| 치수 | 성능 | 압력 | 너트 | MS [Nm] |
|||||
| d×D [mm] |
D1 [mm] |
L [mm] |
B [mm] |
후지산 [Nm] |
피트 [N] |
비밀번호 [N/m㎡] |
Pn [N/m㎡] |
||
| 14x25 15x25 16x25 17x25 |
32 32 32 32 |
20 20 20 20 |
30 30 30 32 |
64 70 73 80 |
9000 9000 9000 9000 |
85 80 75 70 |
45 45 45 45 |
KM4 KM4 KM4 KM4 |
95 95 95 160 |
| 18x30 19x30 20x30 22x35 |
38 38 38 45 |
20 20 20 25 |
32 32 32 36 |
83 105 112 163 |
9000 11000 11000 14000 |
65 75 70 70 |
40 45 45 45 |
KM4 KM5 KM5 KM6 |
160 160 160 220 |
| 24x35 25x35 28x40 30x40 |
45 45 52 52 |
25 25 30 30 |
36 36 42 42 |
178 185 250 270 |
14000 14000 17000 17000 |
65 60 55 50 |
45 45 40 40 |
KM6 KM6 KM7 KM7 |
220 220 340 340 |
| 32x45 35x45 38x50 40x50 |
58 58 65 65 |
30 30 30 30 |
44 44 45 45 |
350 390 500 520 |
21000 21000 26000 26000 |
60 55 60 55 |
45 45 45 45 |
KM8 KM8 KM9 KM9 |
480 480 680 680 |
| 42x55 45x55 48x60 50x60 |
70 70 75 75 |
30 30 30 30 |
64 46 46 |
680 680 840 880 |
30000 30000 35000 35000 |
60 60 60 60 |
50 50 50 50 |
KM10 KM10 KM11 KM11 |
870 870 970 970 |
| 55x65 60x70 |
80 85 |
30 30 |
46 52 |
1030 1360 |
37000 45000 |
60 65 |
50 55 |
KM12 KM13 |
1100 1300 |
잠금 어셈블리의 전문 중국 제조업체이자 공급업체인 Jiteng은 유지 관리가 쉬운 구조를 갖춘 고성능 유형 Z12 잠금 어셈블리를 제공합니다. 모든 제품은 신속한 배송을 위해 재고를 보유하고 있으며, 일관된 품질에 대한 약속을 바탕으로 대량 주문을 환영합니다. 우리는 엄격한 품질 관리를 통해 공장에서 직접 공급하고 경쟁력 있는 공장에서 직접 가격을 제공하여 글로벌 고객이 조달 비용을 줄이고 중장비 변속기 애플리케이션의 배송 주기를 단축할 수 있도록 돕습니다.
