Z10 유형 잠금 어셈블리

Shanghai Jiteng Machinery Technology Co., Ltd.에서 제조한 Z10 유형 잠금 어셈블리는 표준 일반 헤비듀티 키리스 잠금 커넥터입니다. 안정적인 구조, 균일한 응력 분포 및 큰 하중 지지 토크가 특징으로 다양한 중장비의 중실 샤프트와 중공 샤프트를 연결하는 데 적합합니다. 우리 공장에서 고품질 잠금 장치를 구입하시면 안심하실 수 있습니다.

문의 보내기

제품 설명

더블 테이퍼 마찰 잠금 구조를 채택하여 정확한 센터링과 견고한 동력 전달을 제공하여 기존 플랫 키 연결의 단점을 제거합니다. 간단한 설치와 빠른 분해로 Z10형 잠금 어셈블리는 다양한 작업 조건에 널리 적용 가능합니다. 중장비 및 대형 전송 장비의 주류 일반 연결 부품으로 광산 기계, 야금 장비, 대형 컨베이어, 사출 성형 기계, 대형 감속기, 대형 팬 및 기타 분야에서 광범위하게 사용됩니다.

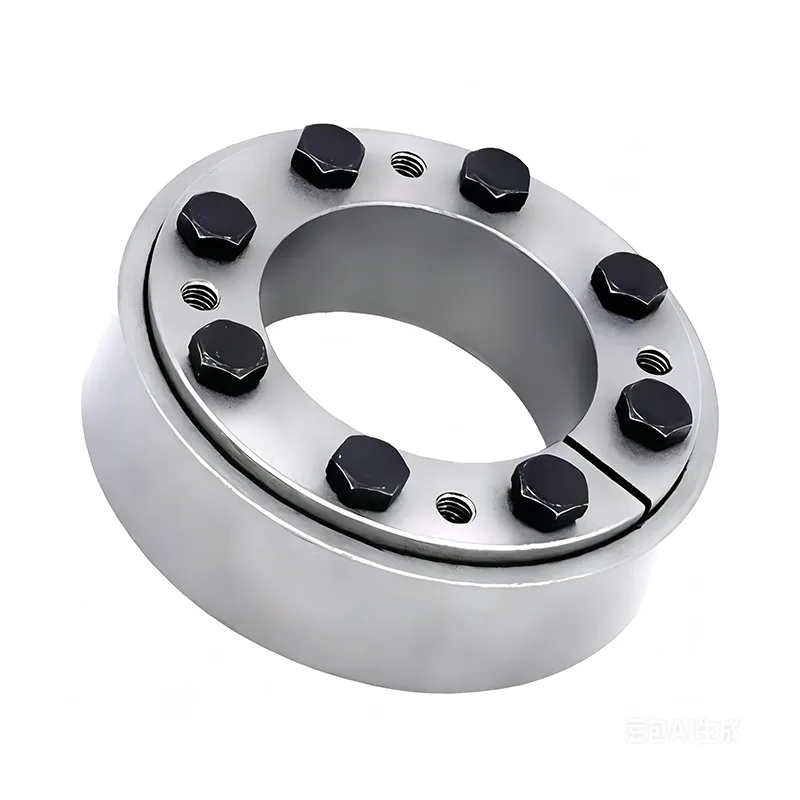

Type Z10 Locking Assembly

핵심 기능

고품질 합금강으로 단조되고 깊은 담금질 및 템퍼링 열처리로 가공된 Z10형 잠금 어셈블리는 높은 경도, 강한 인성 및 우수한 압축, 비틀림 및 변형 저항을 보유하고 있습니다. 정밀 가공된 내부 및 외부 테이퍼 표면은 넓은 접촉 면적과 지속적이고 균일한 클램핑력을 보장하여 미끄러짐 및 변위를 방지하여 안정적인 동력 전달을 보장합니다.

키리스 설계에는 키홈 밀링이 필요하지 않으며 샤프트의 원래 기계적 강도를 유지하여 근본적으로 샤프트 파손, 마모 및 헐거운 장착 문제를 방지하고 변속기 부품의 서비스 수명을 연장합니다.

뜨거운 조립이 필요하지 않습니다. 유연한 조정을 위해 축 위치를 자유롭게 조정할 수 있는 고강도 볼트를 균등하게 조여 단단히 잠글 수 있습니다. 장기간 사용 후 탈취가 쉽지 않으며 유지 보수를 위해 분해가 쉽습니다. 단독으로 사용하거나 직렬로 사용하여 전체 부하 용량을 향상시킬 수 있습니다.

성능상의 이점

구조적 강성이 높아 내충격성, 내피로성이 뛰어나며, 장기간의 전하중 운전에서도 고하중, 교번하중, 잦은 정역회전을 안정적으로 견딜 수 있습니다. 높은 동축 위치 정확도는 낮은 진동과 소음으로 원활한 작동을 보장하여 부품 마모를 줄이고 전반적인 장비 안정성을 향상시킵니다.

근무 조건 적응성

Z10형 잠금 어셈블리는 표준 범용 치수로 강력한 보편성을 가지며, 주요 구조를 수정하지 않고도 신규 및 기존 중장비에 직접 교체 및 설치할 수 있습니다. 이는 중부하 작업용 컨베이어 장치, 광산 장비, 야금 압연 장비, 대형 산업용 팬, 고무 및 플라스틱 기계, 기타 고부하 전송 상황에 널리 적용 가능하며 모델 선택이 용이합니다.

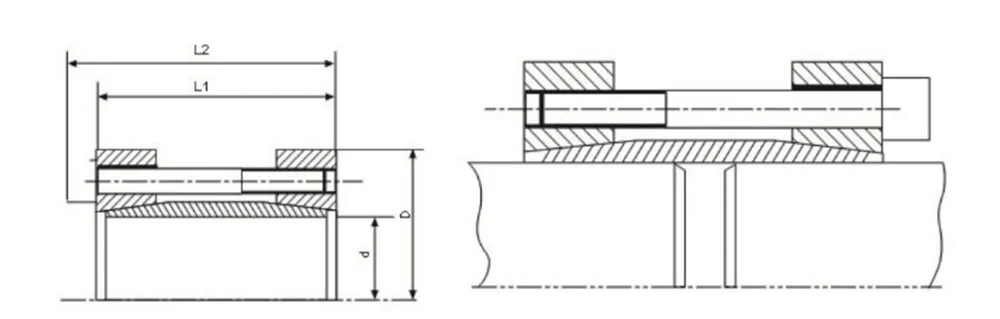

Z10 유형 잠금 어셈블리의 기본 치수 및 매개변수

치수			공연		클램핑 나사 DIN 912-12.9
d×D [mm]	L2 [mm]	L1 [mm]	후지산 [Nm]	피트 [N]	수량.	유형	양 [Nm]
17x50 18x50 19x50 20x50	56 56 56 56	50 50 50 50	210 230 240 250	24500 24500 24500 24500	4 4 4 4	M6X40 M6X40 M6X40 M6X40	17 17 17 17
22x55 24x55 25x55 28x60	66 66 66 66	60 60 60 60	270 300 460 520	24500 24500 36500 36500	4 4 6 6	M6X40 M6X40 M6X40 M6X40	17 17 17 17
30x60 32x63 35x75 38x75	66 66 83 83	60 60 75 75	560 590 770 860	36500 36500 45500 45500	6 6 4 4	M6X40 M6X40 M8X60 M8X60	17 17 41 41
40x75 42x78 45x85 48x90	83 83 93 93	75 75 85 85	910 940 1530 1610	45500 45500 67500 67500	4 4 6 6	M8X60 M8X60 M8X60 M8X60	41 41 41 41
50x90 55x94 60x100 65x105	93 93 93 93	85 85 85 85	1700 2460 2720 2940	67500 90500 90500 90500	6 8 8 8	M8X60 M8X60 M8X60 M8X60	41 41 41 41
70x115 75x125 80x125	110 110 110	100 100 100	3780 4040 4300	107500 107500 107500	6 6 6	M10X80 M10X80 M10X80	83 83 83

FAQ

Q1: 싱글 테이퍼 설계에 비해 더블 테이퍼 구조의 전달 장점은 무엇입니까?

A1: Z10형 잠금 어셈블리는 독점적인 이중 테이퍼 마찰 잠금 구조를 사용합니다. 이 설계는 테이퍼형 표면의 더 넓은 접촉 면적을 특징으로 하며 전체 어셈블리에 걸쳐 균일한 응력 분포를 보장하고 뛰어난 센터링 정밀도를 제공합니다. 표준 단일 테이퍼 잠금 어셈블리와 비교하여 더 지속적이고 균형 잡힌 클램핑력을 제공합니다. 고부하 작동 조건에서 국부적인 응력 과부하 및 사소한 샤프트 정렬 불량과 같은 일반적인 문제를 효과적으로 방지하여 더욱 견고한 동력 전달을 제공합니다. 결과적으로, 이는 대규모, 중장비 장비의 범용 응용 분야에 대한 주류 구조적 선택이 되었습니다.

Q2: Z10 잠금 어셈블리는 최대 부하에서 정방향 및 역방향 회전을 교대로 수행하는 장시간 작동 중에 토크 감소를 경험합니까?

A2: 이 제품은 심층 담금질 및 템퍼링 열처리 공정과 결합된 단조 합금강을 사용하여 제조됩니다. 그 결과 구조적 강성이 높아지고 피로와 충격에 대한 탁월한 저항력을 갖게 됩니다. 이는 장시간의 최대 부하 작동, 빈번한 방향 전환 및 교대 부하 조건과 관련된 응용 분야에서 탁월한 성능을 발휘하도록 특별히 설계되었습니다. 연속적인 고강도 작업 중에는 피로와 관련된 심각한 성능 저하가 나타나지 않습니다. 잠금 토크는 안정적으로 유지되며 감소하지 않습니다.

Q3: 중장비 장비가 표준 한계를 초과하는 하중에 직면할 때 Z10은 어떻게 전체 하중 지지 능력을 향상합니까?

A3: Z10은 단일 독립 장치로 활용하거나 특정 고부하 요구 사항을 충족하기 위해 여러 장치를 직렬로 설치할 수 있습니다. 이를 통해 기존 구성 요소를 더 큰 크기의 부품으로 교체할 필요 없이 전체 비틀림 하중 지지 용량을 크게 늘릴 수 있습니다. 이는 대규모 컨베이어 시스템 및 대형 기어박스에서 볼 수 있는 것과 같은 초고부하 변속기 시나리오에 쉽게 적응할 수 있어 탁월한 적용 유연성을 제공합니다.

Q4: 키 홈 가공을 없애면 근본적으로 해결할 수 있는 고질적인 장비 문제는 무엇인가요?

A4: 전통적인 플랫 키 연결은 키 마모, 풀림, 샤프트 파손, 맞춤 내 과도한 간격 등을 포함하여 자주 실패하는 경향이 있습니다. Z10의 키리스 디자인은 샤프트의 원래 기계적 강도를 완전히 보존하고 응력 집중 문제를 완전히 제거합니다. 이는 진동, 불안정한 변속기, 샤프트 마모, 유지보수를 위한 빈번한 가동 중단 시간 등 중장비 장비와 관련된 일반적인 산업 문제를 효과적으로 해결합니다.

Q5: Z10은 고강도 작업 중에 소음 감소 및 진동 감쇠에 어떤 구체적인 방식으로 기여합니까?

A5: 고정밀 동축 위치 지정 기능 덕분에 Z10형 잠금 어셈블리는 장비 내 조립 편차를 효과적으로 수정하여 동력 전달 중 편심 마찰을 최소화합니다. 장비는 최소한의 진동과 낮은 소음으로 작동하여 변속기 부품의 비정상적인 마모를 크게 줄입니다. 이를 통해 대규모 중장비가 최대 부하 상태에서 보다 원활하게 작동할 수 있어 전체 장치의 전반적인 작동 안정성이 효과적으로 향상됩니다.
