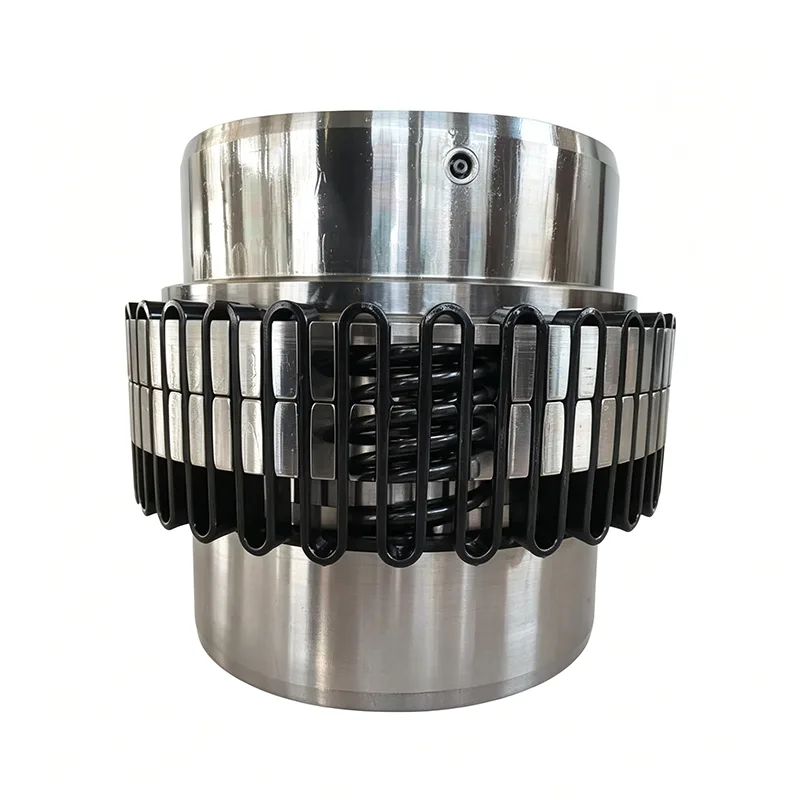

JS 시리즈 사문석 스프링 커플링

JS 시리즈 서펜타인 스프링 커플링은 고성능, 가변 강성 탄성 금속 변속기 부품을 나타냅니다. 중속~고속, 고강도 작동 환경에서 비금속 탄성 커플링을 대체하도록 특별히 설계된 고급 업그레이드 제품입니다. 노화되기 쉬운 고무나 나일론 소재의 플렉서블 커플링과 달리 부패하기 쉬운 비금속 물질을 사용하지 않은 제품입니다. 대신 고강도 구불구불한 스프링 스트립을 핵심 탄성 토크 전달 요소로 사용하여 스프링의 탄성 변형을 활용하여 충격을 흡수하고 공진을 상쇄합니다. 전체 어셈블리는 두 개의 커플링 반쪽, 보호 커버 하우징, 밀봉 링 및 구불구불한 스프링 스트립으로 구성됩니다. 동력 전달은 커플링의 기어 슬롯 내 스프링 스트립의 맞물림을 통해 이루어지며, 이로써 고정식 커플링의 높은 전달 효율과 플렉서블 커플링의 완충 및 보상 기능이 결합됩니다.

구조적 구성 요소

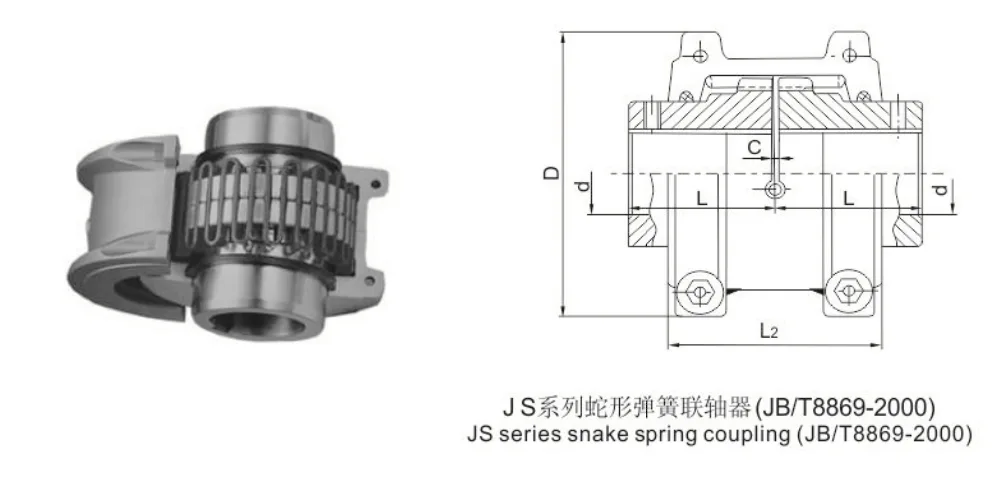

- 완전한 표준 조립: 전체 장치는 2개의 커플링 절반, 2개의 외부 보호 하우징 섹션, 2개의 방진 밀봉 링 및 구불구불한 스프링 스트립으로 구성됩니다. 동일한 부하 용량을 갖는 다른 고강도 커플링에 비해 총 부품 수가 현저히 적기 때문에 고장률이 낮습니다.

- 독점적인 축방향 토크 전달 구조: 구불구불한 스프링 스트립이 축방향으로 삽입되어 두 커플링 반쪽의 기어 슬롯 내에 안착됩니다. 토크 전달은 기어 슬롯의 측면이 스프링에 가하는 균일한 압력에 의해 구동됩니다. 이는 힘의 균형 잡힌 분포를 보장하여 구조적 실패로 이어질 수 있는 국부적인 응력 집중을 방지합니다.

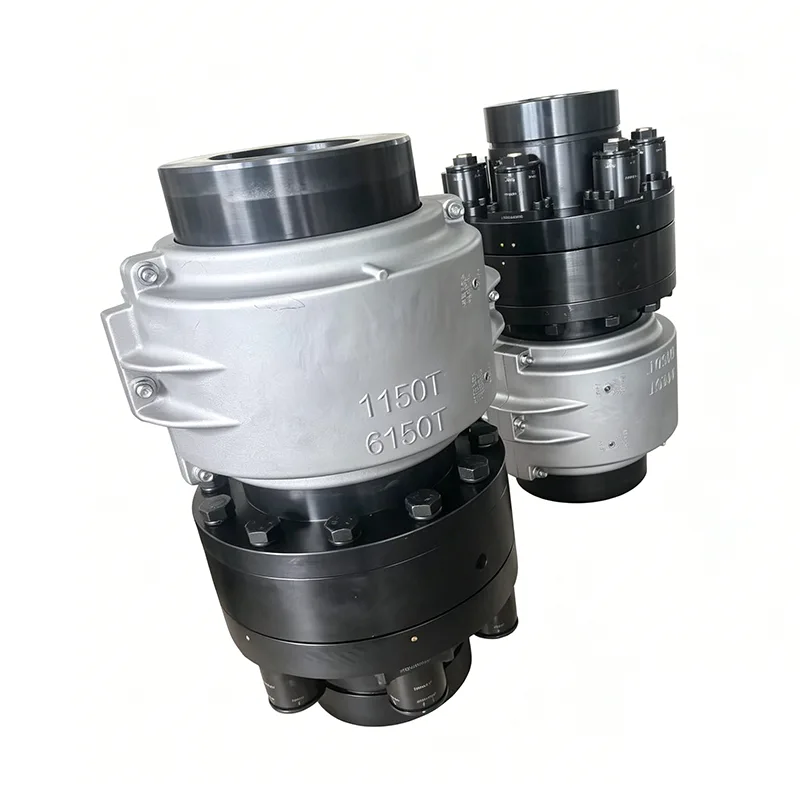

- 밀폐형 보호 설계: 이 커플링은 밀봉 링과 쌍을 이루는 분할형 외부 하우징이 특징입니다. 이 디자인은 스프링 스트립의 위치를 ​​고정할 뿐만 아니라 외부 먼지와 습기가 결합 영역으로 유입되는 것을 효과적으로 방지하여 스프링 스트립과 기어 슬롯 구조를 모두 보호하는 동시에 일상적인 마모를 최소화합니다.

작동 원리

JS 시리즈 서펜타인 스프링 커플링은 기어 슬롯과 스프링 스트립 사이의 압축 상호 작용을 기반으로 가변 강성 전달 논리를 사용합니다. 작동 중에 커플링은 버퍼링 강도를 동적으로 조정할 수 있으므로 진동 및 공진과 같은 전송 시스템 내의 일반적인 문제를 근본적으로 완화할 수 있습니다.

- 표준 동력 전달 논리: 구동축과 종동축은 각 끝의 해당 하프 커플링을 통해 연결됩니다. 구동측 기어 슬롯의 측벽은 구불구불한 스프링에 원주방향 힘을 가합니다. 이러한 스프링 요소의 탄성 변형을 통해 피구동측이 동기식으로 회전하도록 구동되어 토크를 전달합니다.

- 고효율 충격 흡수 및 진동 억제 메커니즘: 장비 시동, 정지 또는 부하 변동 중에 서펜타인 스프링이 적응형 탄성 변형을 겪어 교번 하중으로 인한 진동을 감쇠시켜 전체 변속기 시스템이 공진 상태에 들어가는 것을 방지합니다. 평균 36% 이상의 감쇠 및 진동 저감율을 자랑하며, 기존 탄성 커플링보다 훨씬 뛰어난 충격흡수 성능을 발휘합니다.

- 하중 조건에 적응하는 가변 강성: 전달되는 토크의 크기가 변화함에 따라 스프링 요소의 탄성 변형 정도가 그에 따라 변경되어 커플링의 전체 강성을 자동으로 조정합니다. 이 설계는 경하중에서의 원활한 작동과 고하중에서의 견고한 하중 지지 능력의 균형을 효과적으로 유지하여 변동하는 하중 조건과 관련된 응용 분야에 이상적으로 적합합니다.

재료 구성 및 서비스 수명

핵심 탄성 구성 요소는 다단계 열처리 공정을 통해 강화된 특수 맞춤형 스프링 강철로 제작됩니다. 이 접근 방식은 노화에 대한 민감성, 피로 파괴, 열악한 고온 저항 등 비금속 탄성 요소와 관련된 업계의 일반적인 문제점을 효과적으로 해결합니다.

- 고품질 스프링 원자재: 구불구불한 스프링 요소는 엄선된 산업용 등급 스프링 강철 빌렛으로 제작됩니다. 이러한 재료는 인장 강도, 피로 저항 및 인성이 모두 최고의 산업 표준을 충족하도록 담금질 및 템퍼링을 포함한 포괄적인 일련의 정밀 처리를 거칩니다.

- 오래 지속되는 내구성 및 최소한의 마모: 금속 스프링 본체는 노화, 경화 또는 부식 균열과 같은 문제에 면역이며 극한의 고온 또는 저온 작동 환경에 영향을 받지 않습니다. 비금속 탄성 커플링(예: 고무 또는 나일론 재질)에 비해 이 디자인은 전체 사용 수명이 크게 연장되었습니다.

- 복잡한 교번 하중에 대한 적응성: JS 시리즈 서펜타인 스프링 커플링은 빈번한 시작-정지 사이클, 양방향 충격 하중 및 고속 왕복 변형에 대한 장기간 노출을 견딜 수 있도록 설계되었습니다. 고부하, 교번 응력 환경에서 지속적으로 작동하는 경우에도 안정적인 기계적 성능을 유지하고 탄성 저하에 대한 민감성을 최소화합니다.

변속기 성능 및 안전 특성

- 매우 높은 전달 효율: 기어 슬롯과 스프링 요소 사이의 표면 접촉 전달 메커니즘을 활용하여 커플링은 동력 손실을 최소화합니다. 전반적인 전송 효율은 99.47%에 달할 수 있으며, 현재 사용 가능한 대부분의 유연한 전송 커플링보다 뛰어난 에너지 활용률을 제공합니다.

- 양방향 과부하 보호: 정격 토크의 최대 2배에 달하는 최대 부하 용량을 갖춘 단기 과부하 버퍼링 기능이 특징입니다. 이를 통해 순간적인 최대 부하를 쉽게 흡수할 수 있어 갑작스러운 과부하로 인해 발생하는 샤프트 파손이나 기어 치형 붕괴와 같은 치명적인 고장을 방지할 수 있습니다.

- 다차원 오정렬 보상: 구불구불한 스프링의 다방향 변형 특성을 활용하여 커플링은 축방향, 반경방향 및 각도 설치 오정렬을 동시에 보상할 수 있습니다. 이는 샤프트 동축성과 관련된 설치 임계값을 낮추어 정렬 편차가 표준 공차를 초과할 수 있는 기존 장비에 통합하는 데 이상적으로 적합합니다.

조립 및 유지관리의 장점

- 컴팩트하고 가벼운 구조: JS 시리즈 서펜타인 스프링 커플링은 컴팩트한 설치 공간과 경량 설계가 특징입니다. 주어진 토크 정격에 대해 다른 커플링 유형에 비해 설치 공간을 훨씬 적게 차지하므로 제한되거나 밀폐된 변속기 시스템 내에서 사용하기에 완벽하게 적합합니다.

- 단순화된 조립 및 분해: 각 커플링 장치는 2~4개의 스프링 요소만 사용하므로 간단하고 직관적인 조립/분해 순서가 보장됩니다. 다이어프램이나 기어식 커플링에 비해 검사 및 부품 교체에 따른 복잡성과 어려움이 획기적으로 줄어듭니다.

- 저주파 정기 유지 관리: 금속 스프링은 자주 교체할 필요가 없으며 밀봉된 하우징 구조는 내부 구성 요소를 효과적으로 보호합니다. 일상적인 유지 관리는 하우징의 고정 상태와 윤활 수준을 정기적으로 점검하는 것으로 제한되므로 일반적으로 다른 커플링 유형에 필요한 탄성 마모 부품을 정기적으로 교체할 필요가 없습니다.

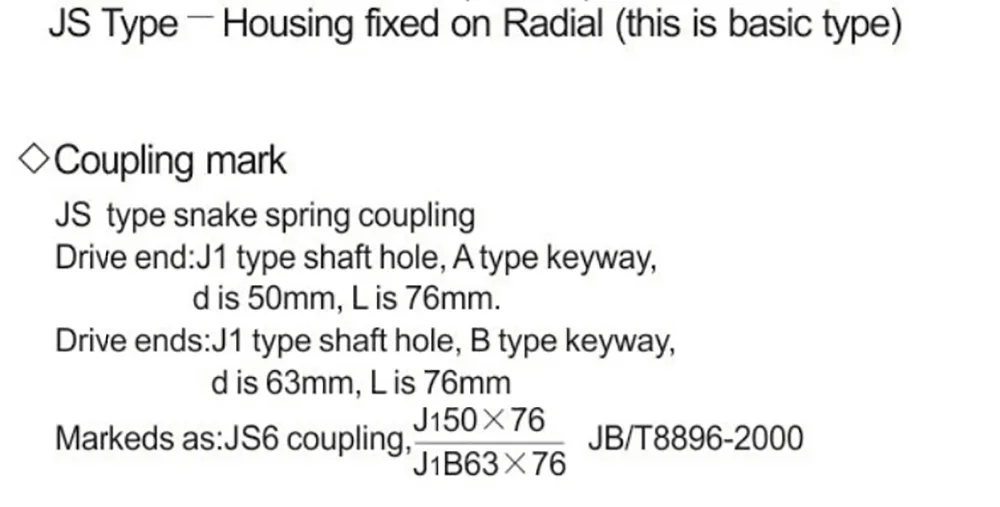

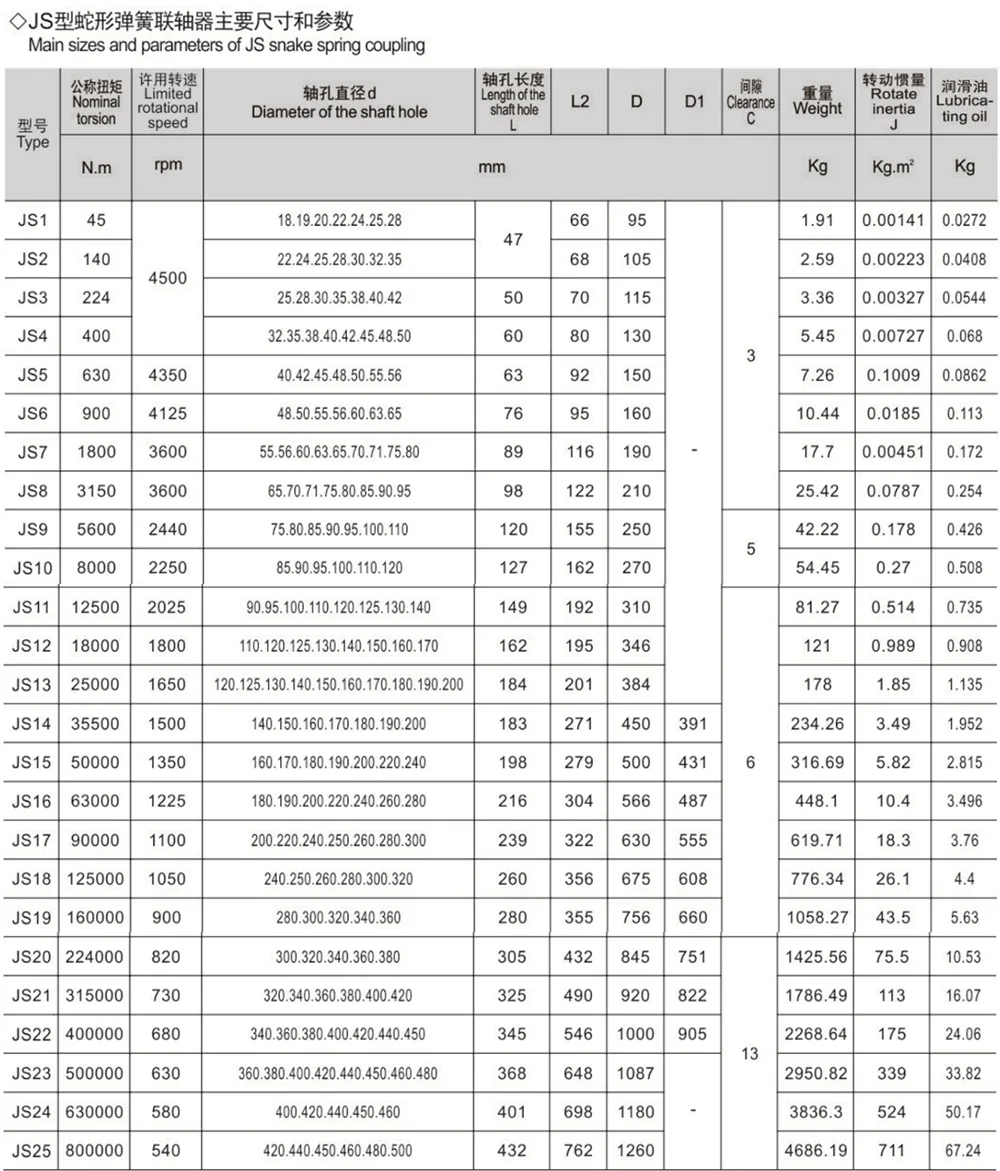

참고: 1. 축 구멍(GB/T 3852)을 선택할 때 당사 기술 부서에 문의하십시오. 2. 구멍이 없는 상태로 무게와 회전관성을 계산합니다.
