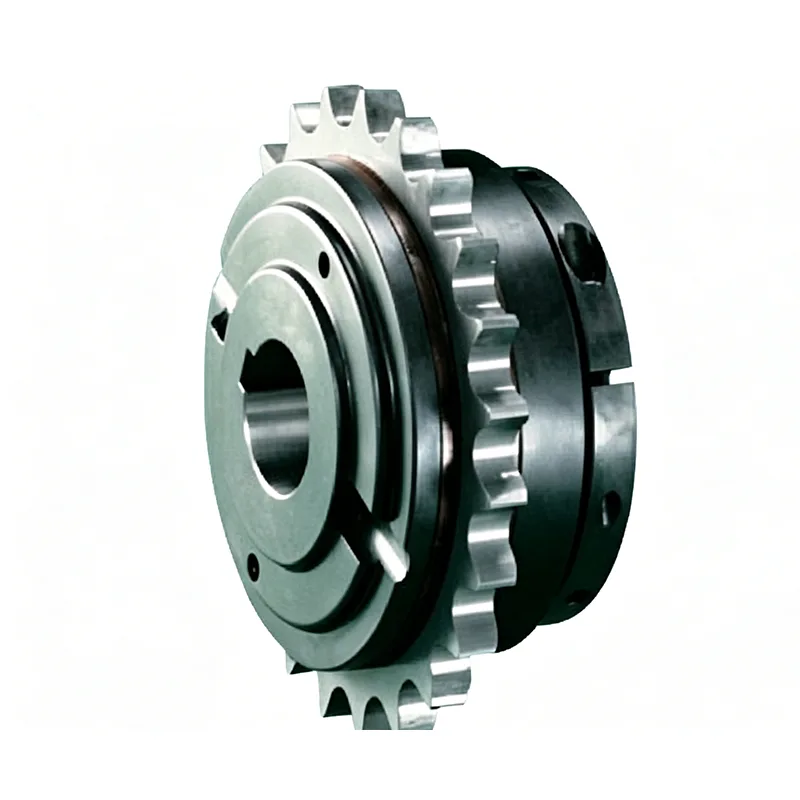

조(Jaw)형 토크 리미터

Jaw Type 토크 제한기는 과부하 보호를 위해 설계된 내장형 기계 구성 요소입니다. 이는 동력 전달을 용이하게 하기 위해 정면 톱니 맞물림 구조를 사용하며 중부하 전송 응용 분야에서 일반적으로 사용되는 안전 액세서리입니다. 컴팩트한 분할 본체 레이아웃을 특징으로 하는 이 장치는 단순하면서도 내구성이 뛰어난 전체 구조를 자랑합니다. 토크 보호 임계값을 유연하게 조정할 수 있는 내부 탄성 압축 어셈블리가 통합되어 있습니다. 정상 작동 중에는 안면 치아가 단단히 맞물린 상태를 유지하여 충분한 전달 강성과 안정적인 성능을 보장합니다. 장비가 정지, 재료 걸림 또는 과도한 부하와 같은 조건에 직면하면 맞물린 톱니 표면이 자동으로 분리되어 전원을 차단함으로써 충격 부하로 인해 모터, 감속기 및 변속기 샤프트와 같은 중요한 구성 요소가 손상되는 것을 방지합니다.

구조 설계

1. 치아형 맞물림 레이아웃

Jaw Type 토크 리미터는 Face-tooth 맞물림 전달 구조를 사용합니다. 전체적인 디자인은 콤팩트하고 분할된 본체로 최소한의 구성 요소를 갖추고 있습니다. 그 결과 안정적인 작동을 보장하고 장기간 사용 시 구조적 결함의 위험을 최소화하는 간단한 구조가 탄생했습니다.

2. 토크 조정 메커니즘

이 장치에는 내부 탄성 압축 어셈블리가 통합되어 있습니다. 결합 상태를 제어하기 위해 이러한 탄성 구성 요소에 의해 생성된 예압력을 활용함으로써 시스템은 토크 보호 임계값을 유연하게 조정할 수 있으므로 다양한 부하 조건의 특정 보호 요구 사항을 충족할 수 있습니다.

3. 조립 및 위치 결정 설계

맞물림 톱니는 높은 위치 정밀도와 뛰어난 동축성을 특징으로 합니다. 이를 통해 간단한 현장 정렬 및 조립 작업이 용이해지며 설치 및 시운전과 관련된 어려움이 크게 줄어듭니다.

4. 컴팩트한 크기

이 장치는 추가 설치 공간이 필요하지 않은 전체 설치 공간이 작습니다. 현재 시중에서 판매되는 다양한 커플링의 장착 구성과 호환되어 폭넓은 적용 범위를 제공합니다.

재료 및 제조 공정

1. 주요재료

Jaw Type 토크 리미터의 본체는 고강도 합금강으로 단조되었습니다. 이는 무거운 하중과 충격 하중을 견디기 위한 전제 조건인 뛰어난 기계적 강도를 기본 구조에 제공하고 장치가 전반적인 구조적 변형에 대한 저항력을 유지하도록 보장합니다.

2. 치아 표면 경화 처리

맞물린 치면은 담금질 및 경화 과정을 거쳐 표면 경도가 크게 증가합니다. 그 결과 압축 강도와 내마모성이 뛰어나며 일반적으로 결합 중 장기간 마모로 인해 발생하는 정밀도 손실을 효과적으로 완화합니다.

3. 정밀 가공 표준

모든 결합 표면은 엄격하게 제어되는 조립 공차를 갖춘 정밀 가공 공정을 통해 제조됩니다. 이는 구성 요소 간의 긴밀한 결합을 보장하여 동력 전달 및 분리 작업이 모두 정확한 정확도로 실행되도록 보장합니다.

4. 표면 보호 처리

구성 요소의 표면은 녹 방지 및 부식 방지 처리를 거칩니다. 먼지 수준이나 습도가 높은 환경과 같은 까다로운 작동 조건에서 이 처리는 톱니 파손 및 변형을 효과적으로 방지하여 장치의 전체 서비스 수명을 연장합니다.

전송 성능

1. 표준 전송 성능

장비가 정격 부하에서 작동하면 앞니가 단단히 맞물립니다. 이를 통해 높은 전달 강성과 탁월한 동력 전달 효율성을 보장하며, 작동 전반에 걸쳐 미끄러짐이 전혀 발생하지 않아 매우 안정적인 주행 상태를 제공합니다.

2. 토크 조정 범위

Jaw Type 토크 제한기는 조정 가능한 넓은 토크 범위를 제공합니다. 운영자는 장비의 실제 출력 및 부하 크기를 기반으로 보호 토크 제한을 정확하게 설정할 수 있으므로 다양한 작동 조건의 특정 동력 전달 및 안전 보호 요구 사항을 충족할 수 있습니다.

3. 운영 원활성

전체 어셈블리는 뛰어난 동축성을 특징으로 합니다. 작동 중에 장치는 최소한의 진동과 낮은 소음 수준을 나타내어 변속기 시스템에 부드럽고 일관된 전력 출력을 제공합니다.

과부하 보호 기능

1. 과부하 대응 메커니즘

실속, 재료 걸림 또는 순간적인 과부하와 같은 작동 이상 현상이 발생하는 경우 맞물린 톱니 표면이 자동으로 분리됩니다. 이는 동력 전달을 즉시 중단하여 과부하 충격력이 다운스트림 전달 구성 요소로 전파되는 것을 효과적으로 방지합니다.

2. 핵심부품의 보호

이 장치는 모터, 감속기 및 구동 샤프트와 같은 중요한 구성 요소를 효과적으로 보호하여 샤프트 파손, 기어 손상 또는 모터 소손과 같은 주요 장비 고장을 방지합니다. 이는 유지보수 비용과 가동 중지 시간과 관련된 손실을 크게 줄여줍니다.

3. 재설정 및 복구 모드

결함이 해결되고 부하가 정상 범위로 돌아오면 톱니 표면이 자동으로 다시 결합되어 정상적인 동력 전달이 신속하게 재개됩니다. 또는 사용자는 특정 작동 기본 설정에 따라 수동 재설정 모드를 선택하여 복구 프로세스를 유연하게 제어할 수 있습니다.

운영 적합성

1. 적용 가능한 작동 조건

Jaw Type 토크 제한기는 고강도 변속기 시스템, 빈번한 시동 정지가 포함된 응용 분야 및 즉각적인 충격 부하가 적용되는 시나리오를 위해 특별히 설계되었습니다. 이러한 조건에서 안정적인 보호 성능을 발휘하며 잘못된 트립이나 작동 오류에 대한 저항력이 뛰어납니다.

2. 주요 응용 장비

목공기계, 운반장비, 포장기계, 광업송전시스템, 각종 자동화 생산설비와 연계하여 널리 활용되고 있습니다.

3. 장비 호환성

공장 배송 전에 새 장비에 사전 설치하거나 기존의 오래된 기계에 개조할 수 있습니다. 다양한 변속기 조립 구조와 호환되므로 개조 및 조정이 간단하고 번거롭지 않습니다.

FAQ

1. Q: Jaw Type Torque Limiter와 볼형, 롤러형 제품의 전달 메커니즘의 차이점은 무엇입니까?

A: Jaw Type 토크 제한기는 동력 전달을 위해 얼굴에 장착된 톱니의 견고한 맞물림에 의존하여 우수한 전달 강성을 제공하고 혹독한 작동 조건에 더 적합하게 만듭니다. 볼 유형 및 롤러 유형 리미터는 점 접촉 결합을 사용하므로 표준 경하중 로드 시나리오에 더 적합합니다. 조(Jaw)형 구조는 더 높은 내하력을 자랑하며 충격 하중에 대한 저항력이 뛰어납니다.

2. 질문: 과부하로 인한 분리 후 재설정하려면 장치의 구성 요소를 수동으로 분해해야 합니까?

답변: 아니요, 그렇지 않습니다. 부하가 정상 수준으로 돌아오면 제품이 자동으로 다시 연결되어 재설정됩니다. 수동 재설정이 필요한 경우 장비나 변속기 부품을 분해할 필요 없이 수행할 수 있습니다. 프로세스가 간단하고 정상적인 생산 작업을 방해하지 않습니다.

3. Q: 기동 정지가 잦거나 충격 부하를 받는 장비에 본 제품을 사용할 수 있습니까?

A: 이 제품은 빈번한 시동 정지, 순간적인 충격 부하 및 고강도 작동과 관련된 작동 조건에 특별히 최적화되었습니다. 치아 표면은 담금질 및 경화 처리를 거쳐 충격과 피로에 대한 높은 저항성을 보장하고 장기간 반복적인 시작-정지 사이클 후에도 안정적인 성능을 유지합니다.

4. 질문: 설치 과정에서 높은 수준의 동축 정렬이 필요합니까? 초보 설치자가 독립적으로 설치를 완료할 수 있나요?

A: 이 제품은 정밀하게 설계된 톱니 몸체 위치 지정 기능을 갖추고 있어 동축 조립이 간단합니다. 표준 설치 지침을 따르기만 하면 올바른 정렬과 안전한 장착을 쉽게 얻을 수 있습니다. 최소한의 안내만으로 표준 운영자라도 독립적으로 설치 및 시운전 프로세스를 완료할 수 있습니다.
