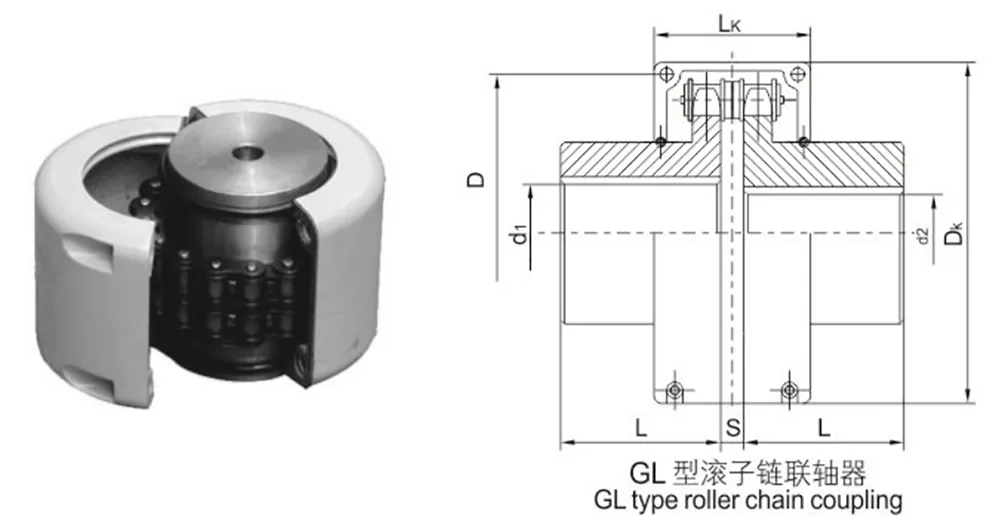

GL형 롤러 체인 커플링

GL 유형 롤러 체인 커플링은 중장비 산업용 변속기 분야에서 고전적인 반강체 커넥터로 자리잡고 있습니다. 고무나 나일론으로 만든 탄성 커플링과 달리 이 제품에는 탄성 쿠션 요소가 없습니다. 대신, 이는 이중열 롤러 체인과 이중 스프로킷의 맞물림 동작에 의존하여 동력을 전달합니다. 이 설계는 고정식 커플링의 높은 내하중 특성과 유연한 커플링의 일반적인 정렬 불량 보상 기능을 효과적으로 결합합니다.

구조적 능력

듀플렉스 롤러 체인 커플링의 체인은 GB1243.1-83의 《변속기에 사용되는 짧은 피치 정밀 롤러 체인》의 규정을 준수해야 합니다.

키홈 형태와 크기는 GB/T 3852-1997 규정에 부합해야 합니다.

하우징 커버의 구조와 크기는 고객의 요구 사항에 따라 선택할 수 있습니다.

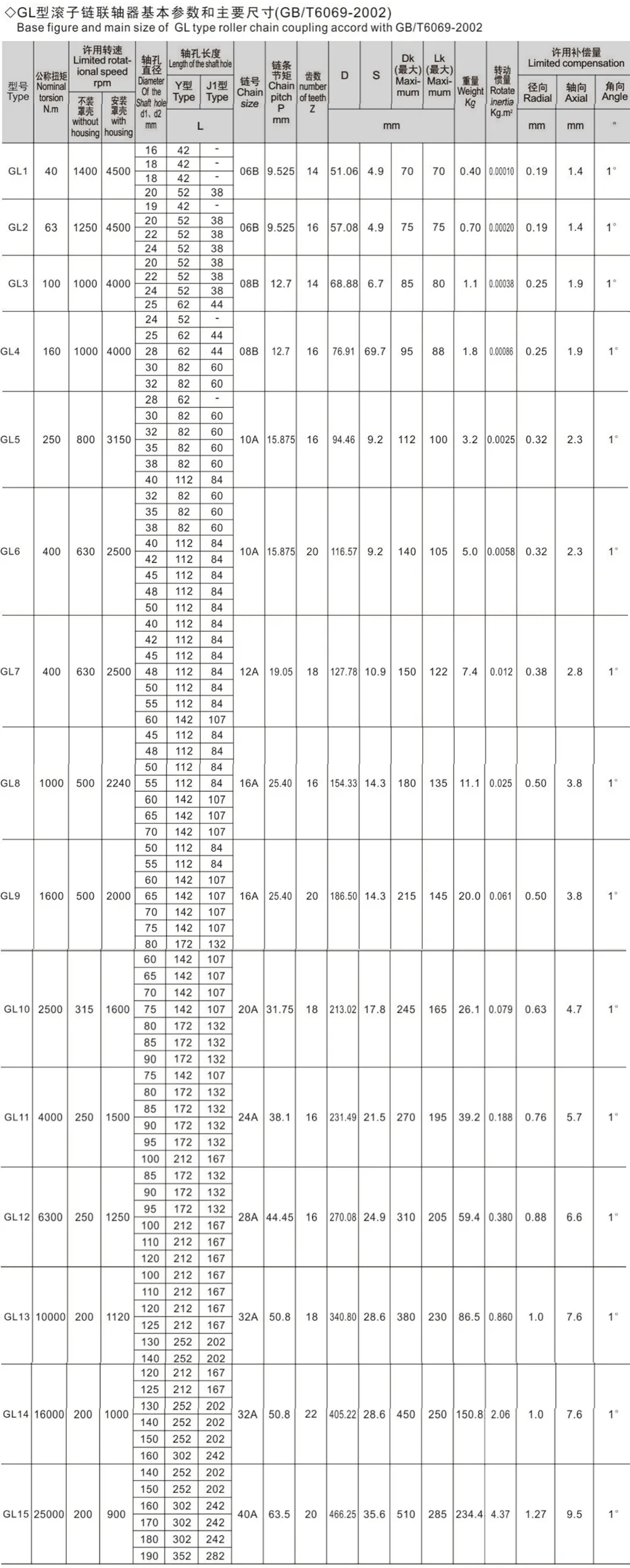

표는 GB/T 3852-1997에 일치해야 합니다.

간단한 구조의 GL형 롤러 체인 커플링은 조립 및 분해가 편리하며 충격 하중이 가해지는 역구동에는 적용되지 않습니다.

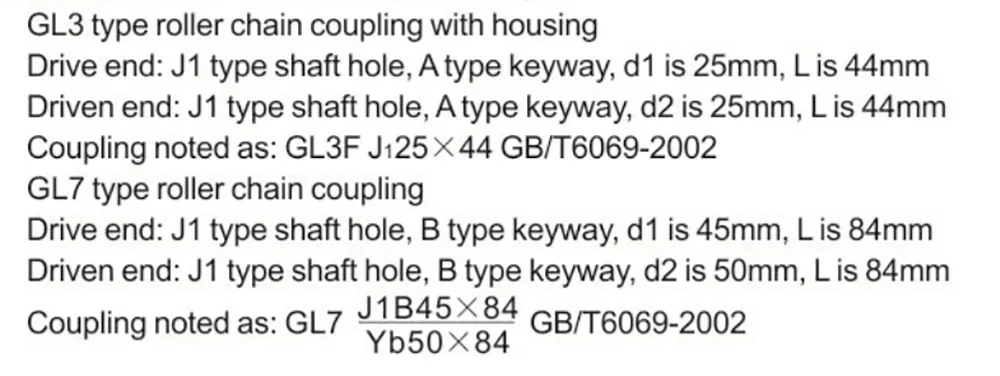

샘플 표시(하우징이 있는 경우 “F”를 추가해주세요)

참고: 위 시트의 회전 관성 및 커플링 무게와 유사한 값입니다.

주요 하이라이트

GL 유형 롤러 체인 커플링은 탁월한 환경 적합성을 자랑하며 먼지, 습기, 오일 오염 또는 극한의 온도에 영향을 받지 않습니다. -40°C ~ +120°C의 매우 넓은 온도 범위에서 지속적인 최대 부하 작동이 가능합니다. 이 장치는 전체 변속기 강성이 높고, 변속기 효율이 뛰어나며, 고장률이 낮고 유지보수 요구 사항이 최소화된 것이 특징입니다. 지속적이고 중단 없는 듀티 사이클로 중저속에서 작동하는 중부하 장비용으로 특별히 개발된 이 제품은 노화에 대한 민감성, 오염 및 열악한 내열성과 같은 기존 커플링과 관련된 일반적인 문제를 해결하여 고부하, 복잡한 작동 조건에서 가장 비용 효율적인 표준 변속기 구성 요소입니다.

운영 적합성

- 탁월한 환경 적합성: 먼지, 습기, 고온으로 인한 노후화 및 고장에 매우 취약한 기존 탄성 커플링과 달리 GL 유형 롤러 체인 커플링에는 고무나 나일론과 같이 노화되기 쉬운 소재가 포함되어 있지 않습니다. 심한 먼지 축적, 습기, 고인 물, 경미한 오일 오염 등의 열악한 환경에서 장기간 안정적인 작동을 보장하며 불리한 환경 조건에 대한 매우 높은 내성을 보여줍니다.

- 매우 넓은 온도 허용 오차: 전체가 금속 부품으로 구성되어 있어 장치는 온도 변동에 영향을 받지 않습니다. 공식적으로 -40°C ~ +120°C의 작동 온도 범위로 평가된 이 제품은 작업장 내 혹한 및 고온 생산 환경의 까다로운 실외 작업을 동일하게 처리할 수 있으므로 계절별 온도 변화가 심한 야외에서 작동하는 중공업 장비에 이상적입니다.

- 지속적인 고강도 작동에 대한 적합성: 견고한 전체 하중 지지 용량과 높은 전달 강성을 특징으로 하는 커플링은 사실상 에너지 손실 없이 동력 전달을 보장하므로 장비가 장기간 최대 부하에서 지속적으로 작동할 수 있습니다. 기본적으로 중간에서 무거운 하중 조건을 수용하도록 설계되어 무거운 하중에서 미끄러짐, 파손 및 작동 오류와 같은 일반적인 오류를 효과적으로 제거합니다.

응용 시나리오

높은 내열성, 먼지 저항성, 높은 내하중 용량 및 낮은 유지 관리 요구 사항의 포괄적인 조합을 활용하는 GL 유형 롤러 체인 커플링은 고정식 산업 기계 및 이동식 농기계를 비롯한 다양한 중공업 전반에 걸쳐 널리 채택되었습니다.

- 광산 및 야금 장비: 다양한 광산 기계 및 야금 컨베이어 시스템과 호환됩니다. 높은 먼지 수준, 높은 습도 및 상당한 일일 온도 변동을 특징으로 하는 지하 환경의 고유한 작동 문제를 견딜 수 있도록 설계되어 쉽게 소모 가능한 탄성 유형 커플링을 강력하게 대체합니다.

- 화학 및 건축 자재 기계: 건축 자재 생산 라인 내에서 화학 혼합 장비 및 특수 전송 시스템과 함께 사용하기에 이상적입니다. 휘발성 화학 매체 및 고온 가마 환경에 대한 노출을 견딜 수 있으면서도 연속 24시간 작동에 완벽하게 적응할 수 있습니다.

- 농업 및 운반 장비: 농업 수확 및 경작 기계뿐만 아니라 다양한 자재 컨베이어, 대규모 산업용 팬 및 관련 감속기에 적합합니다. 진흙과 먼지에 노출되는 복잡한 실외 환경에서 안정적으로 작동하도록 설계되었습니다.

- 사용 제한: 이 제품은 주로 중저속, 고부하 및 연속 작동 시나리오에 맞게 설계되었습니다. 이는 열악한 환경에서 정상 상태 동력 전달에 가장 적합하며 초고속 회전 속도나 빠른 방향 전환으로 인한 빈번한 시작-정지 주기를 포함하는 정밀 전달 장비에는 권장되지 않습니다.

FAQ

- Q1: GL형 롤러 체인 커플링과 엘라스틱 핀 또는 타이어형 커플링의 근본적인 차이점은 무엇입니까?

A1: GL 유형은 완전 금속 스프로킷 및 체인 메시 메커니즘을 활용하여 하이브리드 강성-유연성 구조 설계를 나타냅니다. 노화되기 쉬운 고무나 나일론 부품이 포함되어 있지 않아 높은 내열성, 먼지 방지 및 수명 연장 측면에서 뚜렷한 이점을 제공합니다. 이와 대조적으로 탄성 유형 커플링은 충격 흡수를 위해 탄성 요소를 사용합니다. 내열성에 대한 상한이 더 낮고 오일 및 그리스로 인한 부식에 취약하며 일반적으로 표준, 실온 및 깨끗한 작동 환경에 더 적합합니다.

- Q2: 이 커플링의 최대 온도 저항은 얼마입니까?

A2: 이 제품은 -40°C ~ 120°C의 온도 범위 내에서 작동하도록 설계되었습니다. 모든 금속 구조는 다른 커플링 유형에서 흔히 볼 수 있는 엘라스토머 경화 및 균열 문제를 제거합니다. 결과적으로, 이 커플링을 활용한 실외 장비는 예열이나 보호 조치 없이 혹한의 겨울 조건에서도 직접 시동 및 작동이 가능하므로 북부 지역의 야외에서 작동하는 중공업 기계에 이상적으로 적합합니다.

- Q3: 일상적인 유지관리가 어려운가요?

A3: 전체적인 유지 관리 난이도는 매우 낮습니다. 다른 변속기 구성품에 비해 이 제품은 유지 관리 횟수가 더 적습니다. 복열 롤러 체인에 소량의 윤활제를 주기적으로 보충하면 되므로 잦은 분해 및 마모 부품 교체가 필요하지 않아 장기간 운영 및 유지 관리 비용이 크게 절감됩니다.
