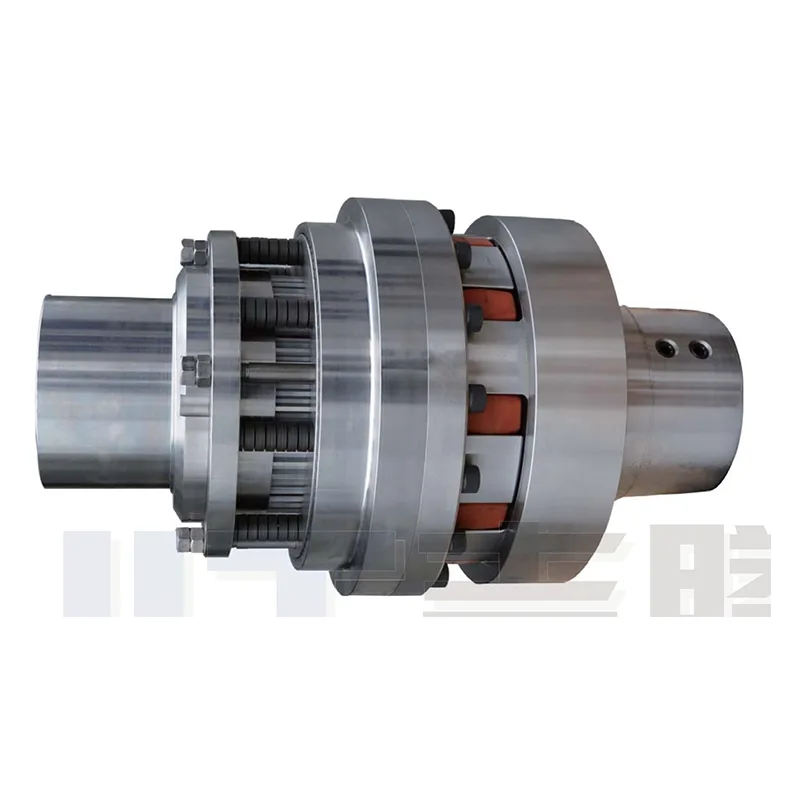

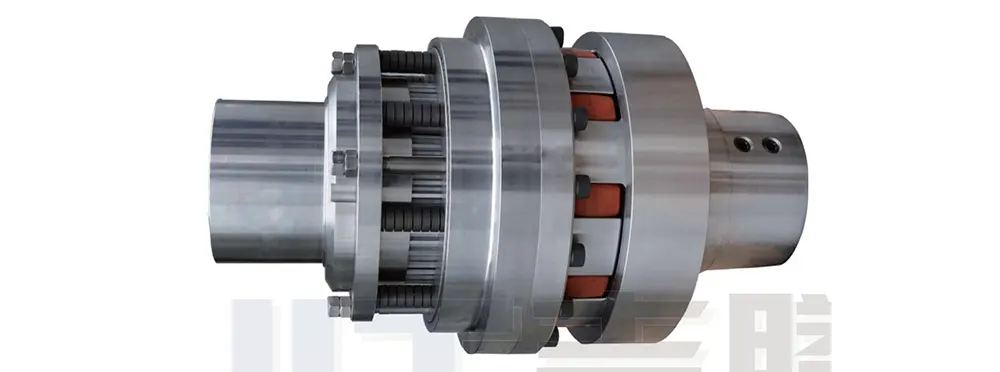

다중 플레이트 마찰 토크 제한기

다중 플레이트 마찰 토크 제한기는 중간에서 높은 토크, 고강도 작동 조건을 위해 특별히 개발된 복합 슬립형 과부하 보호 구성 요소입니다. 기존의 단일 플레이트 또는 표준 다중 플레이트 마찰 제한기와 달리 당사의 설계는 다층 적층형 마찰 디스크 구조를 사용합니다. 이 구성은 매우 작은 설치 공간 내에서 유효 마찰 표면적을 최대화하여 수천 뉴턴 미터에 달하는 상당한 토크 부하를 처리할 수 있습니다.

광범위하게 미세 조정 가능한 토크 설정과 연속 중속 및 고속 작동에 대한 적합성을 제공하는 것 외에도 이 장치는 무석면 건식 마찰판을 갖추고 있습니다. 이러한 플레이트는 본질적으로 녹 방지, 내마모성 및 방폭 특성을 갖고 있어 추가 수정 없이 장치를 위험하고 복잡한 작동 환경에 직접 배포할 수 있습니다.

또한 이 장치는 유연한 커플링과 결합되어 장비 설치 중에 발생하는 다양한 정렬 편차를 보상할 수 있습니다. 따라서 광산 작업 및 대규모 컨베이어 시스템과 같은 고부하 산업 응용 분야에 이상적으로 적합하며 중부하 전송 시스템 내에서 없어서는 안 될 유연한 안전 보호 구성 요소 역할을 합니다.

마찰 디스크는 석면이 없고 녹슬지 않는 건식 마찰 요소로 내마모성이 뛰어나고 수명이 길어 방폭 용도에 적합합니다.

국제출원의 예:

다중 디스크 토크 제한기

과부하(과도한 토크)에 대한 미끄럼 방지가 필요한 모든 응용 분야에 사용되어 장비 손상을 방지하고 가동 중지 시간 손실을 방지합니다.

- 산업시설/발전소 배기가스 제어(Siemens, GE)

- 조립라인(Niles-Simmons)

- 석탄 채굴 기계 산업(ThyssenKrupp, Grabe)

- 풍력발전(삼성, 지멘스, 바드, GE)

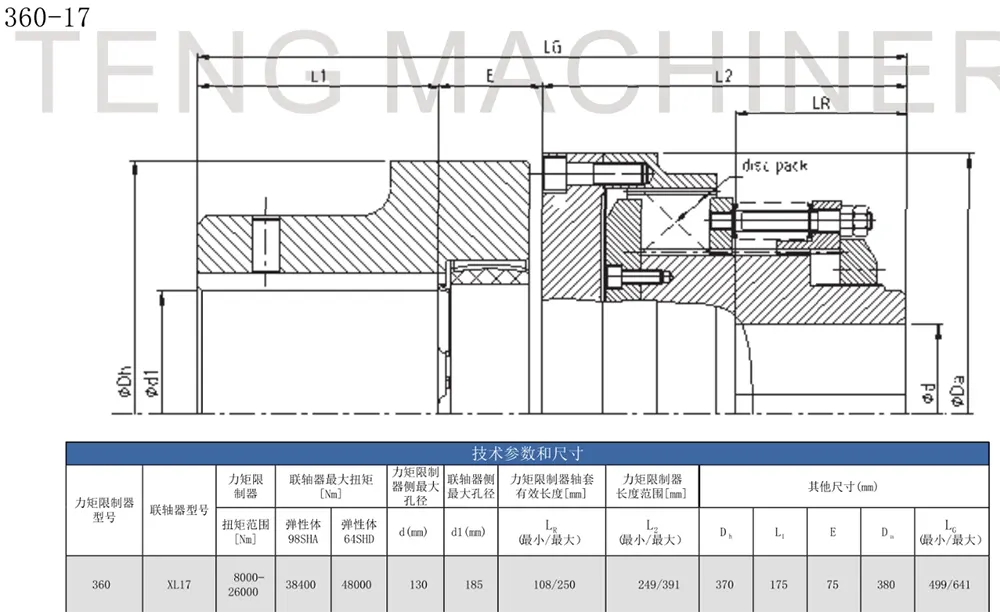

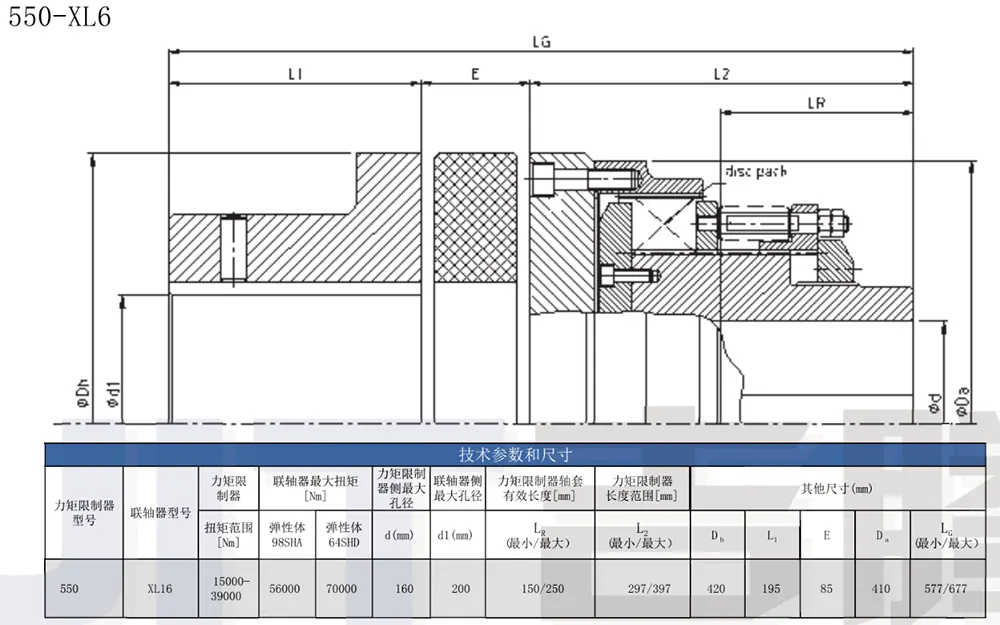

멀티 디스크 토크 리미터와 조(스파이더) 플렉서블 커플링의 조합 (1)

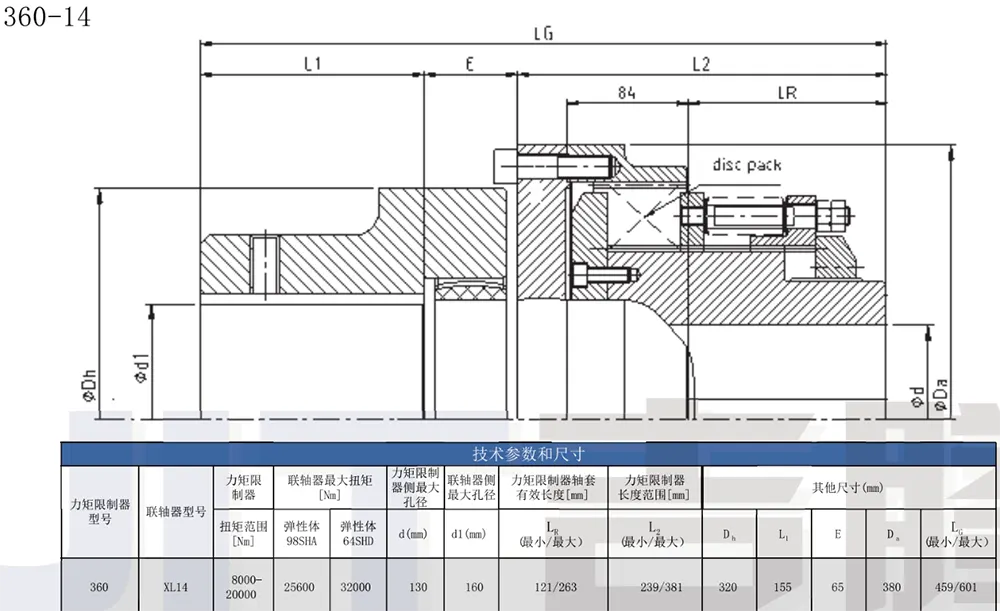

멀티 디스크 토크 리미터와 조(스파이더) 플렉서블 커플링의 조합 (2)

멀티 디스크 토크 리미터와 조(스파이더) 플렉서블 커플링의 조합 (3)

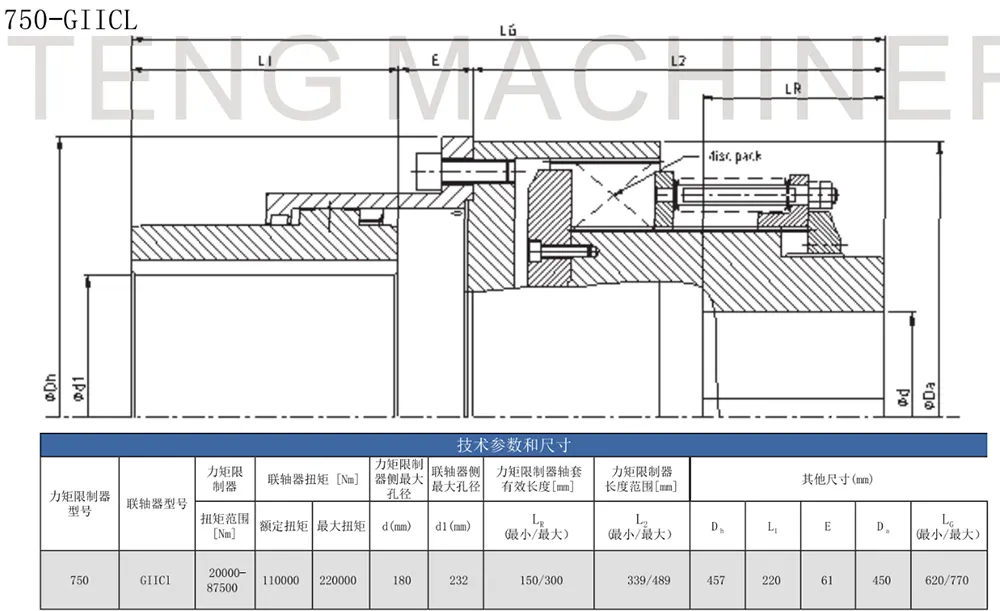

멀티 디스크 토크 리미터와 올스틸 기어 커플링의 조합 (4)

다중 플레이트 마찰 토크 제한기의 일반적인 적용 예

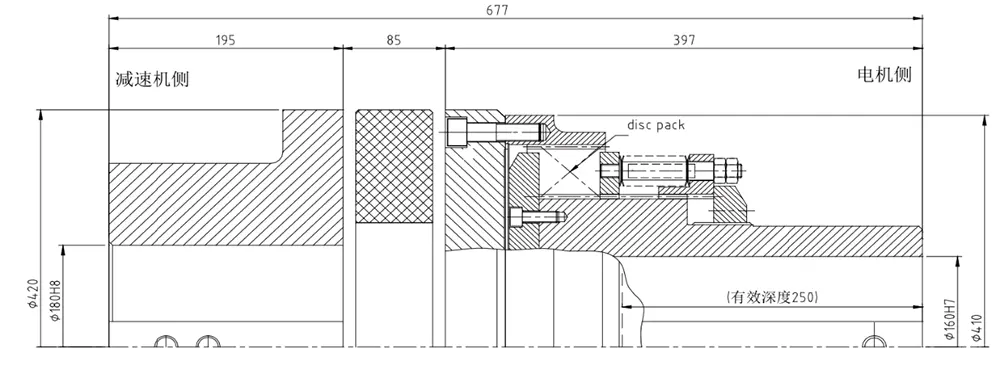

모터와 기어박스 사이에 설치된 525kW 컨베이어 구동에 사용됩니다.

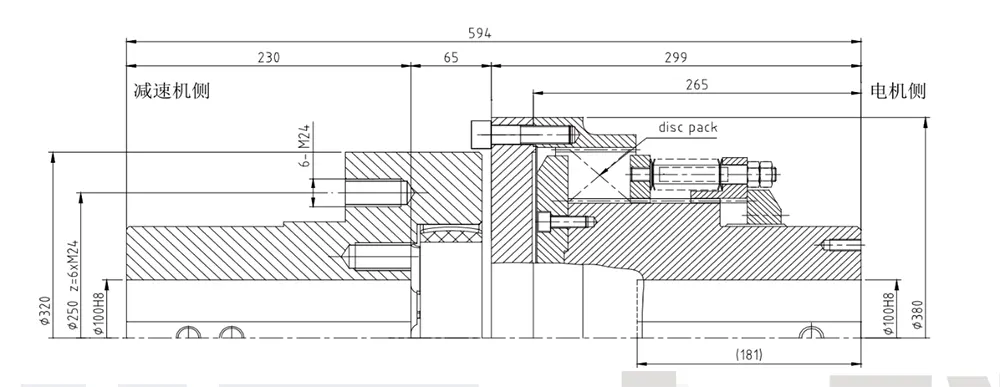

모터와 기어박스 사이에 설치된 800kW 컨베이어 구동에 사용됩니다.

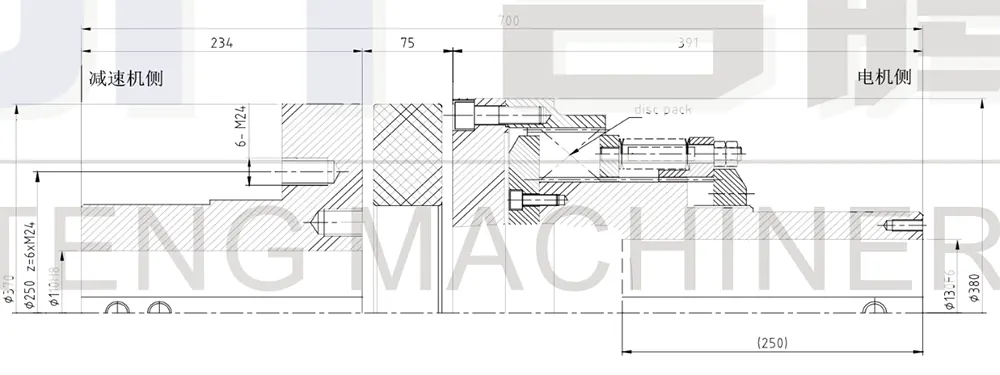

모터와 기어박스 사이에 설치된 1000kW~1200kW 컨베이어 구동에 사용됩니다.

기술 사양 및 적응성

다중 플레이트 마찰 토크 제한기는 매개변수, 연결 방법, 회전 속도 및 일반 호환성 전반에 걸쳐 탁월한 적응성을 보여줍니다. 이는 대부분의 중장비 장비의 설치 및 운영 요구 사항을 충족할 수 있으며 표준화된 선택 옵션과 개인화된 비표준 사용자 정의를 모두 지원합니다.

- 토크 부하 범위: 표준 모델은 주로 중장비 응용 분야를 대상으로 하는 중간에서 높은 토크 스펙트럼을 포괄합니다. 특수한 초고부하 시나리오의 경우 고객의 실제 토크 매개변수와 장비 부하 곡선을 기반으로 맞춤형 맞춤 서비스를 제공하여 모든 유형의 고강도 운영 환경과의 포괄적인 호환성을 보장합니다.

- 샤프트 끝 연결 방법: 시장에서 가장 널리 사용되는 두 가지 조립 방식과 호환됩니다. 기존 변속기 샤프트에 적합한 표준 키 보어 연결을 활용하거나 키 없는 잠금 어셈블리(확장 부싱)와 쌍을 이루어 키 없는 연결을 달성할 수 있습니다. 이는 고정밀 제로 백래시 변속기 장비에 이상적이며 광범위한 샤프트 직경을 수용합니다.

- 회전 속도 적응성: 표준 모델은 중속 및 고속 장비의 연속적이고 중단 없는 작동 요구 사항을 직접 충족할 수 있습니다. 장비의 정격 속도가 표준 모델의 상한을 초과하는 경우 마찰 재료와 내부 스프링 구조를 특별히 최적화하여 맞춤형 고속 솔루션을 만들어 고속 응용 분야의 과부하 보호와 관련된 문제를 효과적으로 해결할 수 있습니다.

- 설치 오정렬 보상: 다양한 유형의 플렉서블 커플링과 통합하여 조립 과정에서 발생하는 축 오프셋, 반경 방향 편차, 각도 오정렬을 효과적으로 흡수하고 보상할 수 있습니다. 이는 장비 조립 중 동축성에 대한 엄격한 요구 사항을 줄이고 설치 및 시운전 비용을 최소화하는 데 도움이 됩니다.

핵심 장점

기존의 멈춤쇠 유형 및 표준 단일 플레이트 마찰 토크 제한기와 비교하여 다중 플레이트 마찰 토크 제한기는 내하중 용량, 조정 정밀도 및 환경 탄력성이라는 세 가지 주요 측면에서 탁월한 이점을 보여줍니다. 이는 과부하 보호의 어려움, 마모에 대한 민감성, 열악한 작업 조건으로 인한 작동 제한 등 중장비 장비와 관련된 중요한 산업 문제점을 해결하기 위해 특별히 설계되었습니다.

1. 높은 토크 밀도: 제한된 공간에서 무거운 하중 수용

다층 적층 마찰 디스크 구조를 활용하여 장치는 전체 마찰 접촉 면적을 크게 증가시킵니다. 제품의 외부 치수를 늘리거나 추가 설치 공간을 필요로 하지 않고도 수천 N·m 수준에 달하는 막대한 토크 부하를 안정적으로 전달할 수 있습니다. 따라서 대규모 컨베이어 시스템 및 광산 장비와 같은 중공업 기계에 이상적으로 적합하며 중장비에서 자주 발생하는 제한된 설치 공간 문제를 효과적으로 해결합니다.

2. 정확한 토크 조정 및 보호 임계값의 높은 반복성

운전자는 내부 스프링 예압을 조정하여 넓은 범위에 걸쳐 슬립 토크를 미세 조정할 수 있습니다. 설정된 매개변수는 높은 반복성과 극히 낮은 오류 마진을 나타내므로 정상 작동 부하에서 효율적이고 안정적인 전력 전송을 보장합니다. 갑작스러운 과부하가 발생하는 경우 마찰 표면이 즉시 미끄러져 힘을 분산시켜 중요한 과부하 임계값에서 즉각적인 보호를 제공하는 동시에 전송 효율성과 장비 안전의 균형을 유지합니다.

3. 우수한 재료 성능: 가혹한 폭발 위험 환경에 적합

이 장치에는 산업 등급의 무석면 건조 마찰 디스크가 표준으로 제공됩니다. 기존의 열등한 마찰 재료를 사용하지 않음으로써 디스크 표면은 고유의 녹 방지 및 내마모성을 특징으로 하여 표준 마찰 구성 요소의 수명을 훨씬 초과하는 서비스 수명을 제공합니다. 제품의 전체 구조는 까다로운 운영 환경에 맞게 최적화되었습니다. 추가 씰링 액세서리나 구조적 수정이 필요하지 않으므로 먼지가 많이 쌓이거나 오일 오염이 있거나 엄격한 방폭 요구 사항이 있는 특수 작업 구역에 직접 배치할 수 있습니다.

FAQ

- Q1: 다판 마찰 토크 제한기와 표준 마찰식 토크 제한기의 근본적인 차이점은 무엇입니까?

A1: 표준 마찰형 리미터는 일반적으로 단일 플레이트 구조를 사용하므로 경중간 부하 및 중소형 장비에만 적합합니다. 이에 비해 다판 헤비듀티 모델은 적층형 다층 마찰 구조를 활용해 토크 밀도가 대폭 높아진다. 동일한 물리적 부피에서 하중 지지 용량은 몇 배 증가하여 수천 N·m에 달하는 대규모 토크 하중을 견딜 수 있으며 광산 기계 및 대규모 컨베이어 시스템과 같은 고강도 응용 분야에 맞게 특별히 설계되었습니다.

- Q2: 이 장치는 설치 오정렬을 보상할 수 있습니까? 커플링도 별도로 구매해야 하나요?

A2: 제품 자체에는 자체 중심 보정 기능이 내장되어 있지 않습니다. 따라서 협업 작업을 위해서는 유연한 커플링과 쌍을 이루어야 합니다. 조합하여 설치할 경우 이 설정은 세 가지 유형의 설치 오류(축방향, 반경방향 및 각도)를 효과적으로 보상하여 조립 프로세스를 단순화합니다. 샤프트 동축성에 대한 정밀한 제어가 어려운 대규모 중장비 기계에 이상적으로 적합합니다.

- Q3: 위험한(방폭) 환경에서 사용하기 위해 밀봉 구조를 변경해야 합니까?

A3: 2차 수정은 필요하지 않습니다. 이 장치에는 무석면 건식 마찰 라이닝이 공장에서 장착되어 제공되며, 이 라이닝의 재료 특성은 방폭 작동 조건의 엄격한 요구 사항을 완전히 준수합니다. 결과적으로 장치의 표준 공장 구성은 먼지, 인화성/폭발성 위험, 오일 오염 또는 높은 습도 등의 열악한 산업 환경에 직접 배치될 수 있으므로 구조적 개조와 관련된 비용과 시간이 모두 절약됩니다.

- Q4: 토크 사양에 대한 맞춤화 서비스를 제공합니까? 특정 장비 도면을 기반으로 장치를 제조할 수 있습니까?

A4: 예, 사용자 정의가 완벽하게 지원됩니다. 표준 토크 사양 외에도 당사의 기술 팀은 정격 토크, 최대 부하 용량 및 최대 회전 속도와 같은 요소를 고려하여 고객의 특정 장비 요구 사항에 정확하게 맞춰진 특수 고토크 모델을 설계하고 엔지니어링할 수 있습니다. 또한, 비표준 샤프트 직경과 고유한 연결 구조를 수용할 수 있는 맞춤형 가공 서비스를 제공합니다.
