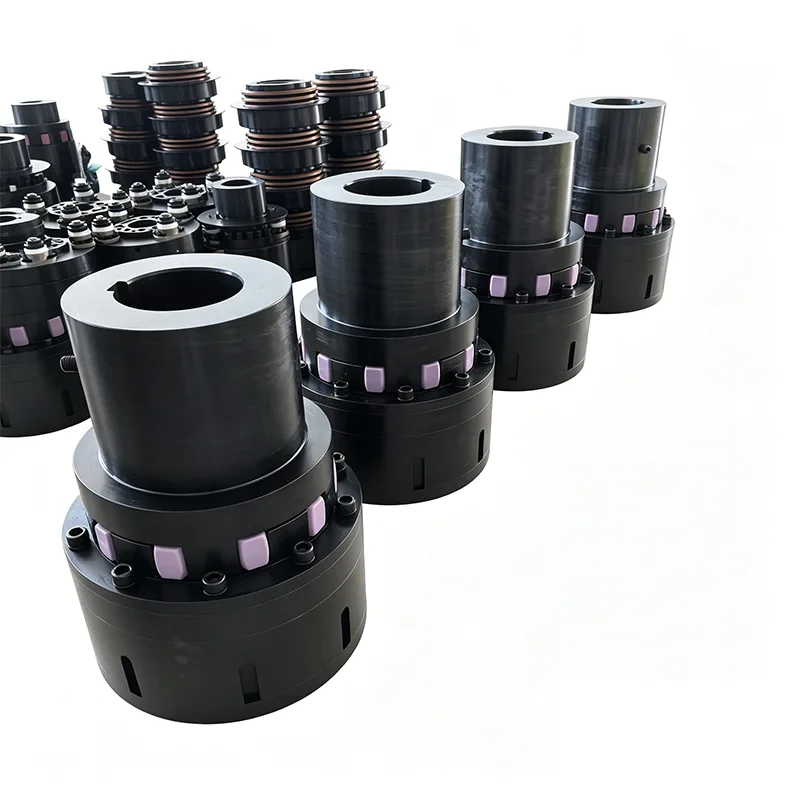

다중마찰 토크 제한기

Shanghai Jiteng Machinery Technology Co., Ltd.에서 제조한 다중 마찰 토크 제한기는 산업용 변속기에 일반적으로 사용되는 기계식 과부하 보호 장치입니다. 스프링 압축 마찰판에 의해 생성된 마찰력을 통해 토크를 전달합니다. 토크가 미리 설정된 값을 초과하면 마찰면이 미끄러져 전원이 차단되어 모터, 감속기 및 귀중한 장비를 보호합니다. 수동 개입 없이 과부하가 사라지면 장치는 자동으로 재설정됩니다.

문의 보내기

제품 설명

중국의 변속기 보호 부품 분야에 깊이 뿌리를 둔 Jiteng은 R&D와 생산을 모두 처리하는 통합 제조업체이자 원스톱 공급업체이며 다중 마찰 토크 제한기의 독립적인 개발업체이자 생산업체입니다. 이 제품은 슬립형 기계적 과부하 보호 부품으로, 현재 시장에서 가장 다재다능한 토크 제한 장치를 대표하며 가장 광범위한 작동 조건에 적응할 수 있습니다.

분리형 토크 리미터와 어떻게 다릅니까?

활성화 즉시 전원을 완전히 차단하는 분리형 토크 리미터와 달리 다중 마찰 토크 리미터는 여러 세트의 내마모성 마찰판을 전송 매체로 활용합니다. 정상 작동 중에는 정지 마찰을 이용해 토크를 안정적으로 전달합니다. 그러나 재료 걸림, 순간적인 충격 부하 또는 과도한 부하 수준과 같은 문제가 발생하면 마찰 표면 사이에서 상대적인 미끄러짐이 발생합니다. 이 메커니즘은 장비를 갑자기 정지시키는 것이 아니라 유연한 미끄러짐 동작을 통해 과부하 충격을 흡수합니다.

기본 구조

다중 마찰 토크 제한기는 구성 요소가 단단하고 질서정연하게 배열된 통합형 소형 구조 설계가 특징입니다. 전체 어셈블리에는 불필요한 구조적 중복이 없으므로 공간적 공간을 최소화하는 동시에 후속 분해, 유지 관리 및 구성 요소 교체가 용이합니다.

- 핵심 구성 요소의 전체 세트: 전체 어셈블리는 구동 플레이트, 구동 플레이트, 내마모성 마찰 플레이트, 압축 스프링, 토크 조정 너트, 잠금 및 위치 지정 요소, 적응형 부싱, 방진 보호 하우징 등 8개의 주요 구성 요소로 구성됩니다. 각 구성 요소는 특정 기능을 수행하며 시너지 효과를 발휘하여 전력 전송 및 과부하 보호 작업을 모두 실행합니다.

- 조립 및 조정 용이성: 구성 요소 호환성이 높은 표준화된 모듈식 구조 설계 덕분에 운영자는 설치, 정렬 및 토크 조정 절차를 신속하게 완료하기 위해 전문적인 조립 경험이 필요하지 않습니다.

- 외부 방진 하우징: 전용 방진 하우징은 내부 메커니즘을 외부 먼지 및 공기 중의 불순물로부터 격리하는 역할을 합니다. 이는 마찰판 표면에 입자상 물질이 부착되는 것을 방지하여 미끄러짐 고장이나 변속기 진동과 같은 오작동을 방지하고 궁극적으로 마찰판의 수명을 연장시킵니다.

작동 원리

다중 마찰 토크 제한기의 핵심 작동 논리는 스프링 예압 압력과 다중 플레이트 마찰 구조의 조합을 기반으로 합니다. 이는 정상 전송, 과부하 보호, 자동 재설정의 세 가지 개별 상태에서 작동하며 연속 및 간헐적 듀티 사이클을 포함한 다양한 작동 모드와 호환됩니다.

- 표준 동력 전달 모드: 부하가 걸린 정상 작동 중에 압축 스프링은 지속적으로 일정한 압력을 가하여 양쪽의 마찰판을 고정합니다. 플레이트 사이의 정지 마찰력을 통해 토크가 전달되므로 변속기 백래시가 없고 작동 소음이 최소화되며 안정적인 동력 전달 효율이 보장되므로 연속적이고 장기간 작동하는 데 이상적입니다.

- 과부하 미끄럼 방지 모드: 장비가 재료 걸림이나 갑작스러운 충격 하중과 같은 비정상적인 조건에 직면하고 실제 토크가 사전 설정된 보호 임계값을 초과하면 마찰 접촉 표면 사이에서 상대적 미끄럼이 발생합니다. 이 "플렉시블 슬립" 모드는 과부하의 영향을 효과적으로 완충하여 유해한 부하가 다운스트림 구성 요소(예: 모터, 스핀들 및 감속기)로 전파되는 것을 방지하여 소스에서 장비 손상을 방지합니다.

- 완전 자동 재설정 모드: 직원이 과부하 결함을 진단하고 해결하고 장비 부하가 표준 수준으로 돌아오면 양쪽의 마찰판이 자동으로 다시 맞물려 제자리에 고정됩니다. 수동 개입이나 장비 분해가 필요하지 않습니다. 전송 시스템은 즉시 정상 작동을 재개하여 가동 중지 시간을 크게 줄입니다.

응용 분야

- 컨베이어 시스템: 다양한 자재 취급 라인, 체인 컨베이어 및 버킷 엘리베이터와 호환됩니다. 자재 축적이나 걸림으로 인한 갑작스러운 과부하 문제를 효과적으로 해결합니다.

- 목공 및 포장 장비: 목공 기계 및 포장/충진 장비와 통합되어 가공 중 발생하는 일시적인 충격 하중을 완충하여 정밀한 전달 구조를 보호합니다.

- 일반 유체 및 혼합 장비: 혼합 장치, 산업용 팬 및 워터 펌프와 함께 사용하기에 적합합니다. 빈번한 부하 변동과 높은 시작-정지 주기를 특징으로 하는 전송 시스템에 이상적입니다.

- 경공업 자동화: 광범위한 중소규모 경공업 자동화 기계에 적용 가능; 콤팩트한 구조와 설치 용이성을 특징으로 하며 중소 규모 자동화 생산 라인의 안전 보호 요구 사항을 완벽하게 충족합니다.

경제적이고 실용적인 가치

기어 유형, 볼 유형 또는 멈춤쇠 유형 과부하 보호 장치에 비해 다중 마찰 토크 제한기의 주요 장점은 총 소유 비용이 낮다는 점이므로 대용량 장비 통합 및 까다로운 고주파 작동 환경에 탁월한 선택입니다.

- 저렴한 구입 비용: 단순한 전체 구조와 제어 가능한 구성 요소 제조 비용을 특징으로 하는 이 장치는 가격 대비 탁월한 가치를 제공합니다. 이는 대량 통합 및 대량 재고 보관을 위한 비용 효율적인 솔루션을 원하는 장비 제조업체에게 이상적인 선택입니다.

- 간단하고 비용 효율적인 유지 관리: 조립 및 분해 과정이 간단하고 편리합니다. 전체 장치 내에서 마찰 디스크만 표준 마모 부품으로 간주됩니다. 교체 작업에는 특수한 정밀 도구가 필요하지 않으며 한 사람이 완료할 수 있으므로 장비 유지 관리에 대한 장벽이 크게 낮아지고 인건비가 절감됩니다.

- 전체 생산 손실 감소: 샤프트 파손, 기어 치핑, 모터 소손 등 빈번한 장비 고장을 효과적으로 방지하여 부품 조달 비용을 줄이는 동시에 오작동으로 인한 가동 중지 시간을 최소화하여 궁극적으로 전체 생산 효율성을 높입니다.

- 탁월한 제품 다양성: 당사의 포괄적인 제품 라인은 다양한 사양을 갖추고 있으며 높은 산업 표준화 수준을 준수합니다. 동일한 사양의 제품은 현재 시중에 나와 있는 유사한 구성 요소와 직접 상호 교환이 가능하므로 기업은 예비 부품 재고를 통합하고 예비 부품 관리를 단순화할 수 있습니다.
