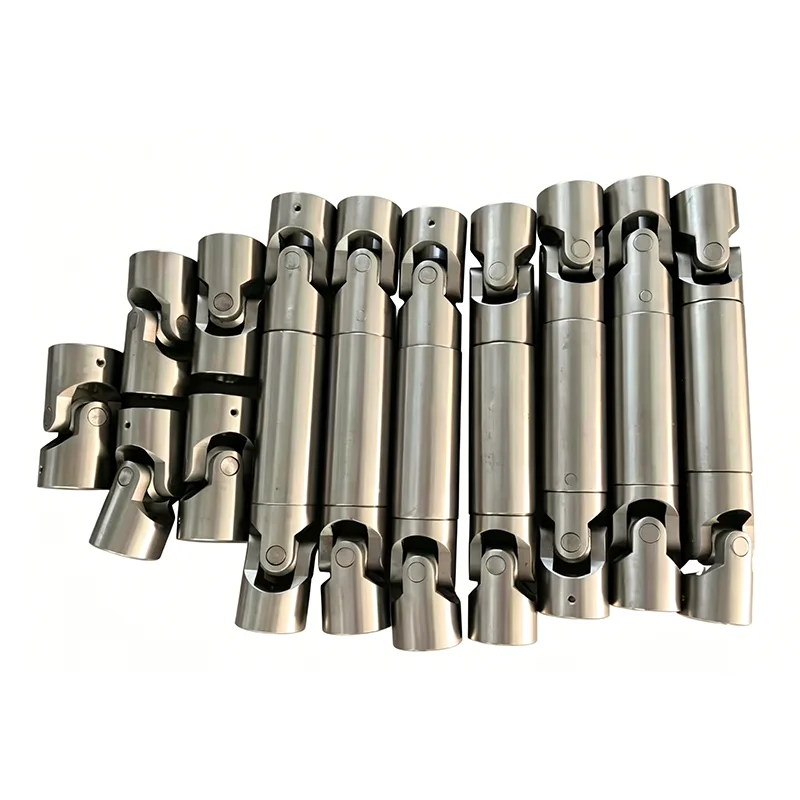

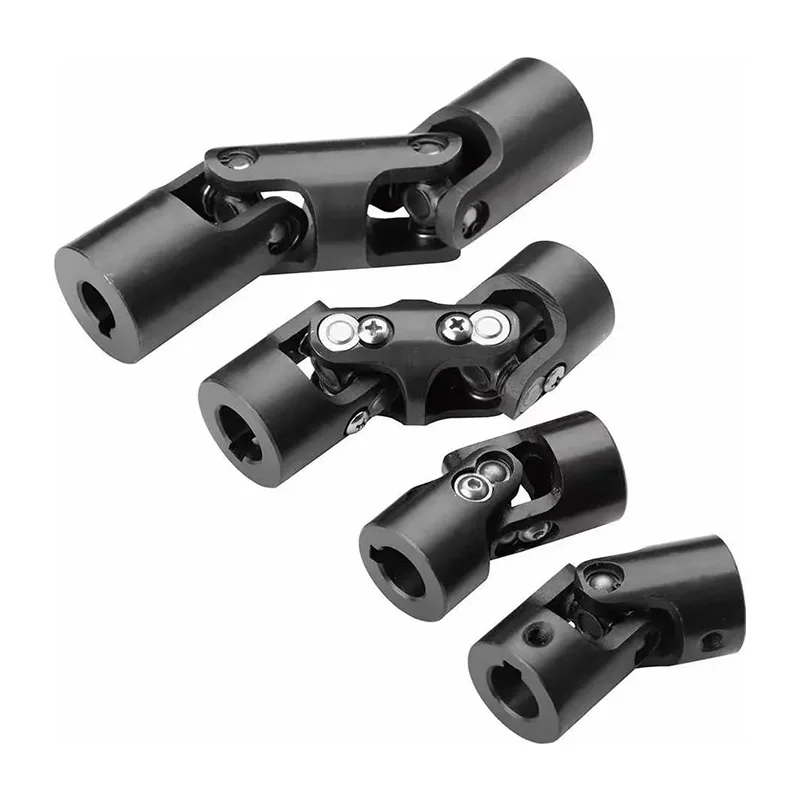

비신축 유니버설 조인트

비텔레스코픽 유니버설 조인트(Non-telescopic Universal Joint)는 텔레스코픽 유니버셜 조인트(Telescopic Universal Joint)와는 다른 순수 각도 보상 전동 부품입니다. 축 확장 기능이 없으며 두 샤프트의 정렬 불량 및 장비의 비동축 전송 문제를 해결하도록 특별히 설계되었습니다. 기계식 전동 시스템의 핵심 기본 구성품인 이 제품은 정밀한 힌지 구조를 사용하여 축 변위 조정이 필요 없고 설치 간격이 고정된 장비에서 안정적이고 효율적인 동력 전달을 구현합니다.

우리 공장은 단일 섹션, 이중 섹션 및 퀵 릴리스 잠금 구조뿐만 아니라 다양한 상한 속도 제한에 해당하는 슬라이딩 베어링과 니들 베어링의 두 가지 구성을 포함하는 완전한 제품 범위를 제공합니다. 고속 작동을 위해 최대 속도 4000r/min에 적응할 수 있습니다. 동시에 다양한 고정밀 축 구멍 맞춤화를 지원하므로 표준화된 일반 건설 기계에 선호되는 변속기 부품이 됩니다.

1. 최대 속도 4000 min⁻²까지 일반 엔지니어링 범위의 모든 응용 분야에 적합합니다.

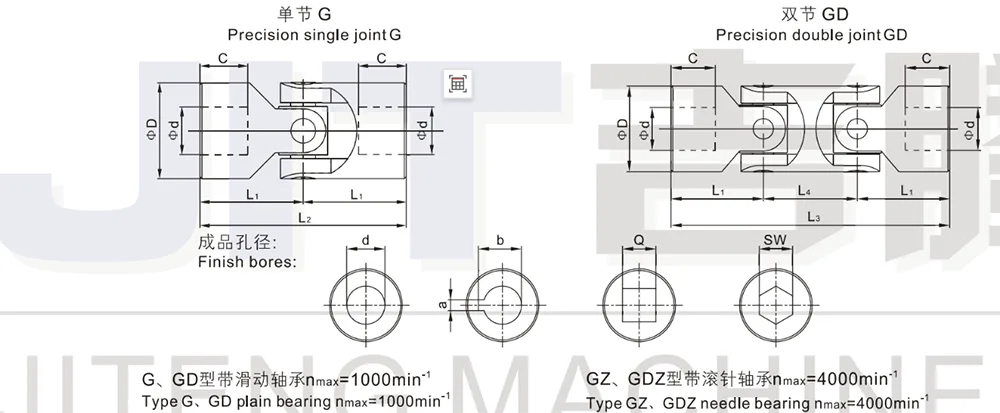

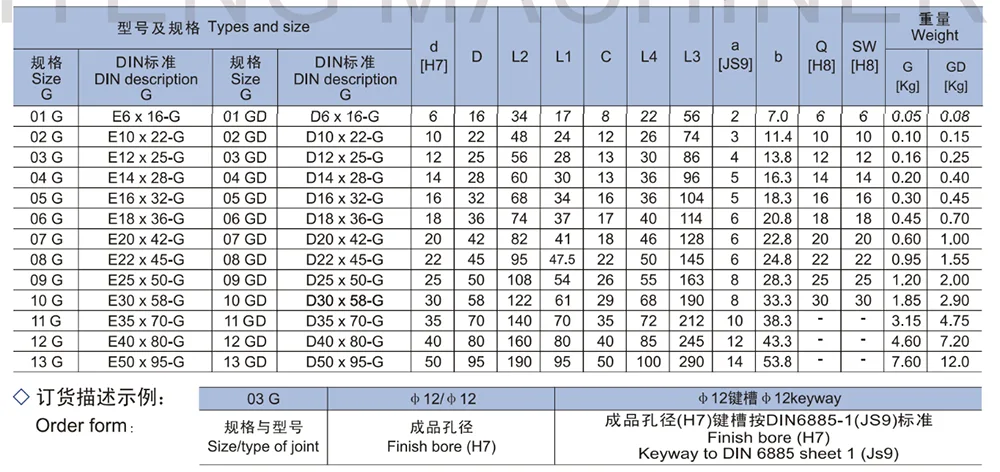

2. G형 정밀 단일 조인트 GD형 정밀 이중 조인트

3. 각 관절의 최대 관절 각도는 45°입니다.

4. 마감 보어 H7 사용 가능 - 요청 시 키홈, 육각 보어 또는 사각 보어 사용 가능

5. 유형 G GD(일반 베어링) 베어링 설계 nmax= 1000 min⁻¹

6. 유형 GZ, GDZ(니들 베어링) 베어링 설계 nmax= 4000 min⁻¹

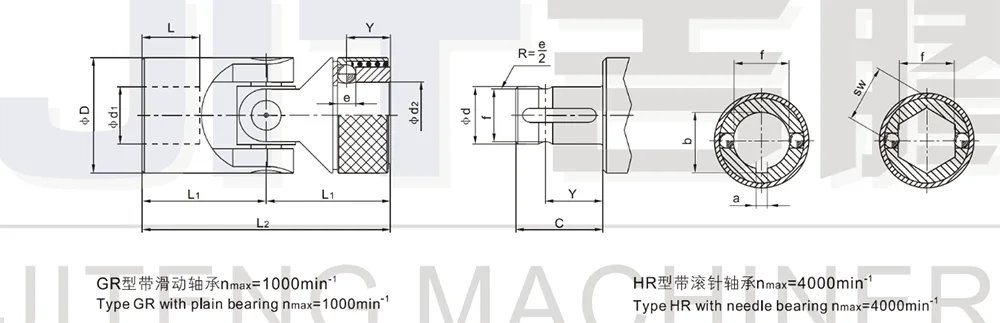

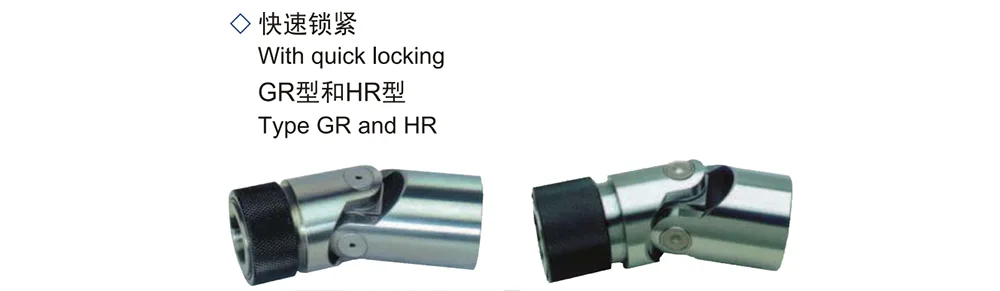

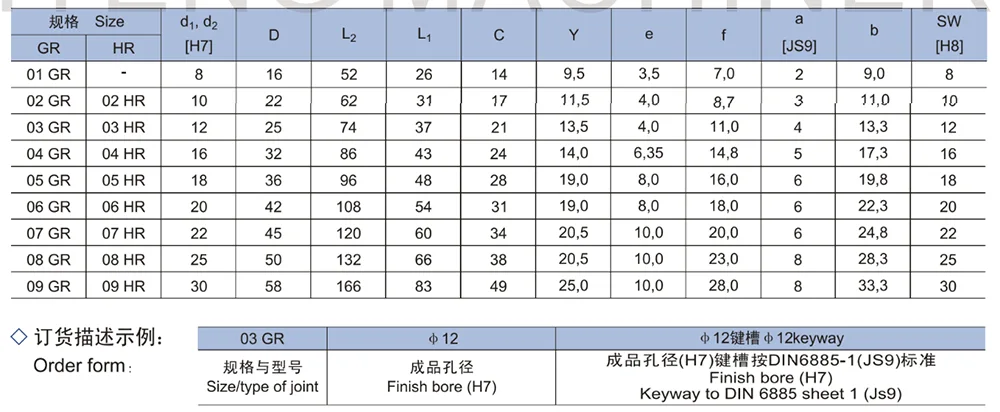

1. 빠른 잠금 기능이 있는 정밀 단일 조인트(분리 가능)

2. 일반 베어링이 있는 GR 유형 nmax= 1000 min⁻¹

3. 니들 베어링이 있는 HR 유형 nmax.= 4000 min⁻¹

4. 최대 관절 각도 45°

5. H7 보어 및 DIN 6885 시트 1 - JS9 또는 육각형 보어에 대한 키홈에서만 사용 가능한 빠른 잠금(d2)

적용 시나리오

- 일반 건설기계 장비: 비텔레스코픽 유니버셜 조인트는 기존의 다양한 건설기계 변속기 시스템과 호환 가능하며, 설치 간격이 고정되고 축방향 변위 보상이 필요하지 않은 조건에서 안정적으로 작동합니다.

- 중저속 기존 변속기 장비: 슬라이딩 베어링 모델은 1000r/min 이내의 중저속 장비에 적합하며 원활하게 작동하고 내구성이 뛰어나며 장기간 연속 일반 작업에 적합합니다.

- 고속 정밀 변속기 장비: 니들 롤러 베어링 모델은 4000r/min의 고속 작동 요구 사항을 충족할 수 있으며 정밀 및 고속 자동화 장비의 변속기 시나리오에 적합합니다.

- 신속한 분해 및 조립이 필요한 장비: 신속 분해 잠금 시리즈는 빈번한 유지 관리 및 분해가 필요한 생산 라인 및 지원 장비에 적합하여 유지 관리 효율성을 효과적으로 향상시킵니다.

FAQ

Q1: 고정식 유니버셜 조인트가 축 변위를 보상할 수 있습니까?

A1: 비신축 유니버셜 조인트는 확장이 불가능한 고정 구조입니다. 각도 편차 보상만 지원하며 축 확장 기능은 없습니다. 이는 장비의 축 간격이 고정되고 축 이동이 없는 작업 조건에만 적용 가능합니다.

Q2: 슬라이딩 베어링과 니들 롤러 베어링의 유형을 선택하는 방법은 무엇입니까?

A2: 1000r/min 이내의 정상 부하 조건을 갖는 중저속 응용 분야의 경우 G, GD 및 GR 유형의 슬라이딩 베어링을 선택하십시오. 1000 - 4000 r/min 범위 내의 고속 전송 시나리오의 경우 GZ, GDZ 및 HR 유형의 니들 롤러 베어링을 우선적으로 선택하십시오.

Q3: 퀵 릴리스 유니버설 조인트는 모든 구멍 유형의 맞춤화를 지원합니까?

A3: 비표준 사용자 정의를 지원하지 않습니다. 퀵 릴리스 구조는 H7 표준 구멍, DIN 표준 평면 키 슬롯 또는 육각 구멍과만 호환되므로 잠금 정확성과 구조적 안정성이 보장됩니다.

Q4: 적용 시나리오에 따라 단일 관절과 이중 관절 유니버설 조인트를 어떻게 구별할 수 있습니까?

A4: 단일 조인트 설계는 콤팩트하고 작은 각도 오프셋 조건에 적합합니다. 이중 조인트는 더 큰 전체 각도 편차를 수용할 수 있으며 복잡한 공간 전송 레이아웃에 적합합니다.

왜 Jiteng을 선택합니까?

중국 현지 원산지 공장인 Jiteng은 제품의 품질과 안정성을 보장하기 위해 산업 표준을 엄격하게 준수하여 비신축 유니버셜 조인트의 정밀 가공, 조립 및 검사를 독립적으로 완료합니다.

- 다양한 모델: 공장에는 고속 및 저속, 단일 및 이중 섹션, 빠른 분해 모델을 포함하여 항상 여러 시리즈의 재고가 있습니다. 외부 조달이 필요하지 않으며 모든 변속기 구성 요소를 한 단계로 완벽하게 갖출 수 있습니다.

- 고정밀 맞춤화 기능: H7 정밀 구멍, 국가 표준 키홈 및 특수 구멍 맞춤화를 지원합니다. 가공 공차는 엄격하게 제어되므로 제품의 호환성이 높고 설치 호환성이 높습니다.

- 작업 조건 매개변수의 엄격한 검증: 각 장치는 속도 제한, 힌지 각도 및 장착 정확도를 하나씩 검사하여 고속 및 저속 조건 모두에서 지터나 비정상적인 마모 없이 안정적인 작동을 보장합니다.

- 전문적인 선택 및 배송 서비스 : 고객의 장비 속도, 각도, 설치 방법에 따라 모델을 정확하게 일치시킬 수 있습니다. 공통 모델은 직접 배송이 가능하며, 비표준 사양은 신속하게 맞춤 제작 및 배송이 가능합니다.
