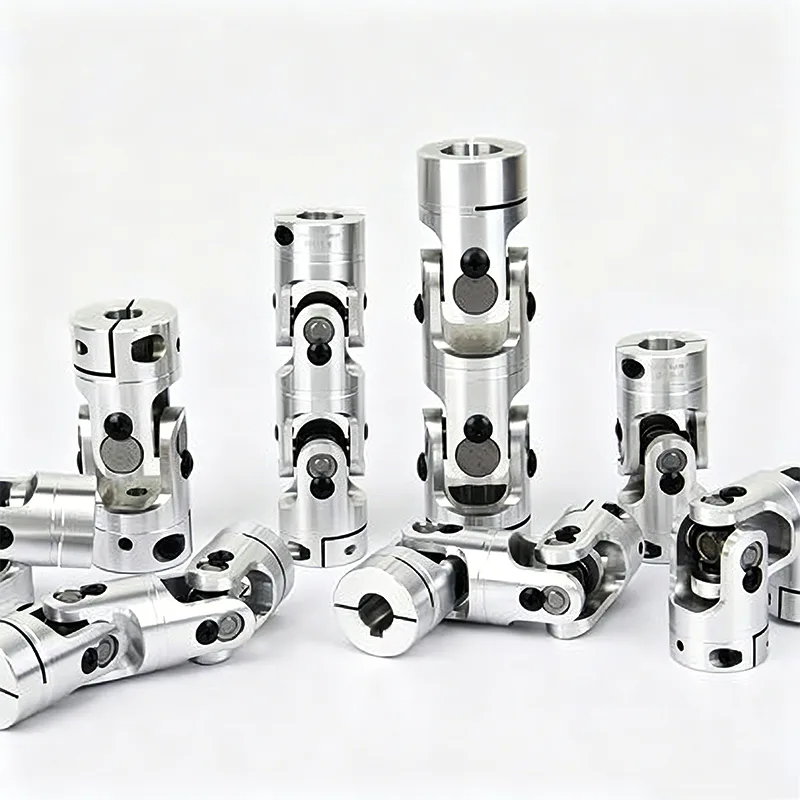

텔레스코픽 유니버설 조인트

텔레스코픽 유니버설 조인트(Telescopic Universal Joint)는 전통적인 유니버설 조인트를 기반으로 한 업그레이드된 다기능 변속기 부품입니다. 각도만 보정할 수 있는 일반 고정형 유니버셜 조인트와 달리, 이 부품은 설치 오류, 프레임 변형, 주행 진동(축 거리 변화, 중심 오프셋, 변속기 걸림 등)으로 인해 발생하는 산업 장비의 많은 문제를 해결할 수 있습니다.

1. 정밀 이중 관절 - 확장 가능, 각 관절의 최대 관절 각도 45

2. 더 큰 샤프트 거리의 브리징

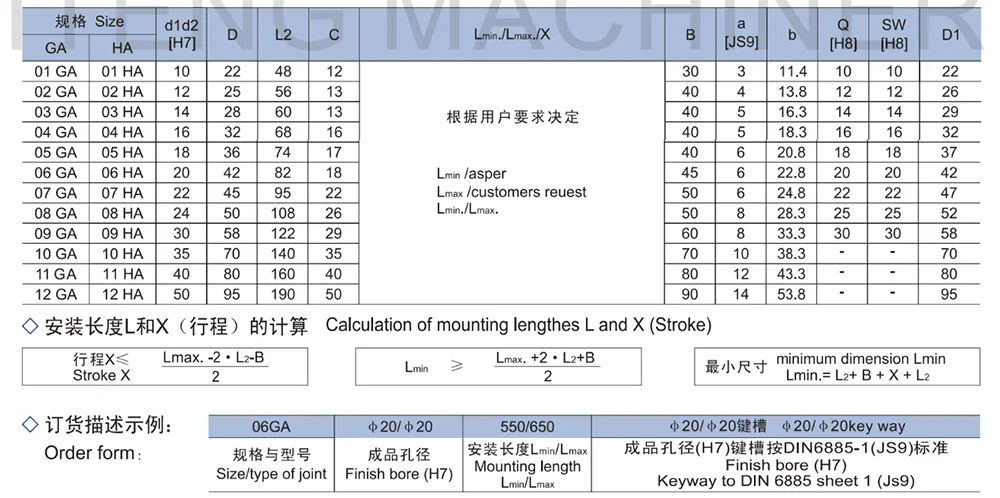

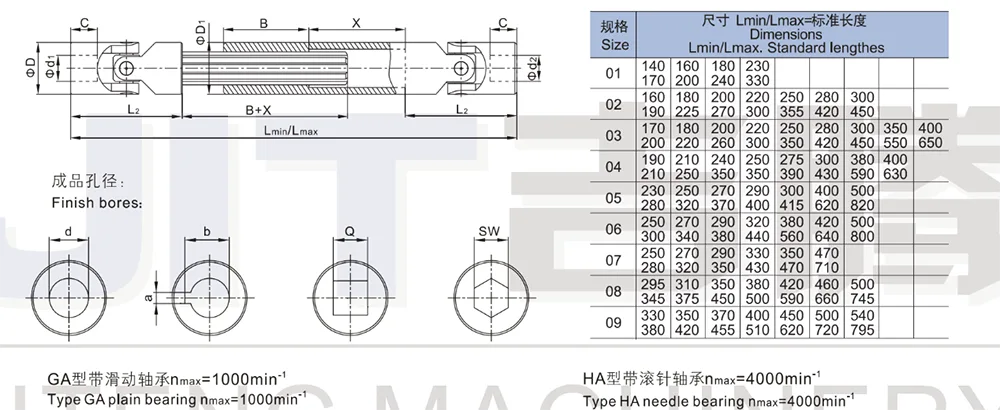

3.GA형(일반 베어링) nmax.=1000min⁻¹

4. 유형 HA(니들 베어링) nmax.=4000min⁻¹

5. 마감 보어 H7 사용 가능 - 요청 시 키홈, 육각 보어 또는 사각 보어 사용 가능

핵심 구조 설계

텔레스코픽 유니버설 조인트는 텔레스코픽 슬라이딩 메커니즘과 유니버설 전송 메커니즘을 결합한 통합 복합 구조 설계를 채택합니다. 구조가 컴팩트하고 핏이 정확하며 내구성이 뛰어납니다.

1. 슬라이딩 텔레스코픽 메커니즘 내장

독점적인 슬라이딩 텔레스코픽 구성요소가 내부에 장착되어 있어 정밀한 협력을 통해 자유로운 축 슬라이딩을 달성합니다. 추가적인 분해 및 조정이 필요 없이 장비의 실제 거리에 따라 유효 길이를 자동으로 조정할 수 있으며 거리가 가변적인 설치 시나리오에 적합합니다.

2. 범용 조향 전달 구조

이는 기존 유니버설 조인트의 큰 각도 조향 장점을 유지하고 2축 각도 오프셋 전송을 지원합니다. 동축성과 작은 각도의 한계를 극복하여 복잡한 공간 레이아웃의 전력 전송 요구 사항을 충족합니다.

3. 통합 통합 설계

추가 외부 액세서리 없이 텔레스코픽 기능과 범용 기능이 하나로 통합되었습니다. 전체 구조는 단순하고 콤팩트하며 직접적인 전송 응답으로 분할 구조의 풀림, 과도한 간격 및 전송 지연과 같은 문제를 효과적으로 피합니다.

작동 원리

1. 축방향 팽창 및 수축 보상 원리

작동 중에는 내장된 슬라이딩 구조를 통해 자유롭게 팽창 및 수축하여 장비 시작-정지, 부하 변경 및 랙 변형으로 인한 축 변위를 자동으로 보상하여 샤프트 시스템 걸림, 당김 및 응력 축적과 같은 문제를 제거합니다.

2. 광각 범용 전송 원리

유니버셜 힌지 구조의 특성을 활용하여 두 축의 각도 편차가 크고, 비평행성, 비동축성이 있는 경우에도 동기 회전을 유지합니다. 정격 토크를 안정적으로 전달합니다.

3. 동적 적응형 밸런스 전송

길이 보상과 각도 전송이 동시에 수행됩니다. 실시간으로 장비 상태의 동적 변화에 적응합니다. 설치 편차나 주행 변위 여부에 관계없이 자동으로 호환되어 항상 안정적인 전력 출력을 얻을 수 있습니다.

적용 시나리오

이중 보상, 높은 적응성 및 동적 자체 적응이라는 고유한 장점을 갖춘 텔레스코픽 유니버설 조인트는 변위 및 각도 편차와 관련된 다양한 산업 변속기 시나리오에 적합합니다.

- 건설기계 전동 시스템: 엔지니어링 장비의 다양한 동력 전달 구조에 적응하여 장비 작동 진동, 변형 및 각도 변화로 인한 복잡한 변위 조건을 해결합니다.

- 운반 및 조립 라인 장비: 컨베이어 및 자동 조립 라인에 사용되며 장기간 연속 작동, 약간의 변형 및 사소한 간격 변화가 있는 장비의 안정적인 전송 요구 사항에 적합합니다.

- 일반 기계 및 중장비: 야금, 광업, 화학 산업과 같은 기존 중장비에 적합하며 먼지, 진동 및 상당한 부하 변동이 있는 복잡한 작업 조건에 적합합니다.

- 비표준 맞춤형 장비: 설치 간격이 다양하고 샤프트 정렬이 어렵고 잦은 분해 및 디버깅 요구 사항이 있는 비표준 장비의 경우 적응성이 기존 고정 변속기 구성 요소보다 훨씬 뛰어납니다.

FAQ

Q1: 텔레스코픽 유니버설 조인트와 일반 유니버설 조인트의 근본적인 차이점은 무엇입니까?

A1: 일반 유니버설 조인트는 각도 편차 보상만 지원하며 축 변위를 수용할 수 없습니다. 반면 텔레스코픽 유니버셜 조인트는 축 확장 보상과 큰 각도 편향 기능을 모두 갖추고 있으며 각도 편차, 간격 변경 및 주행 런아웃을 동시에 수용할 수 있어 동적 조건에 더 적합합니다.

- Q2: 장비가 작동 중일 때 축방향 움직임이 있습니다. 이 제품이 그런 용도에 적합한가요?

A2: 이 제품은 축 변위 및 동적 간격 변경을 위해 특별히 설계되었습니다. 자동으로 확장 및 수축하여 변위를 보상하고 샤프트 시스템과 베어링을 효과적으로 보호하며 과도한 당김으로 인해 장비가 손상되는 것을 방지할 수 있습니다.

- Q3: 설치 간격이 고정되어 있지 않고 장비를 자주 분해, 디버깅, 조정해야 하는 경우에도 사용할 수 있나요?

A3: 자동 확장 및 조정 기능이 있습니다. 정확한 거리 설치가 필요하지 않습니다. 분해 및 디버깅 프로세스가 편리하여 장비 조립 및 향후 유지 관리의 어려움이 크게 줄어듭니다.

- Q4: 텔레스코픽 구조가 변속기 정확도와 토크 안정성에 영향을 미치나요?

A4: 저희 공장의 제품은 정밀한 슬라이딩 조인트 구조를 채택하고 있습니다. 전달에 공백이 없습니다. 텔레스코픽 프로세스는 토크 손실이나 전송 지연 없이 부드럽고 안정적입니다. 전체 프로세스는 안정적인 전력 전송을 보장합니다.
